إن اختيار مواد الطباعة ثلاثية الأبعاد للأجزاء التي يجب أن تتعامل مع درجات الحرارة المرتفعة لا يمكن أن يعتمد فقط على الأرقام الموجودة في ورقة البيانات. غالبًا ما تفشل الأجزاء بمجرد دخولها في ظروف العمل، وذلك على وجه التحديد لأنه يتم التغاضي عن هذه النقطة.
إذا كنت تبحث عن قطع غيار وظيفية لتطبيقات السيارات أو الصناعة أو الإلكترونيات، فسيرشدك هذا الدليل عبر المواد والعمليات وخيارات التصميم التي تتحمل درجات الحرارة المرتفعة حقًا. يساعدك على اتخاذ القرار الصحيح قبل الإنتاج.
عند قراءة أوراق بيانات المواد، يركز الأشخاص عادةً على قيمة درجة حرارة انحراف الحرارة الأكثر وضوحًا. لكن هذا الرقم غالبًا ما ينحرف عن الأداء الفعلي في التطبيقات الحقيقية.
تأتي معظم تقييمات مقاومة الحرارة المنشورة من اختبارات التعرض المعملية قصيرة المدى. ولا يمكن مساواتها بشكل مباشر بشروط الخدمة المستمرة طويلة الأجل. يتصرف شريط الاختبار الذي يتم وضعه لفترة وجيزة في الفرن بشكل مختلف تمامًا عن الحامل الذي يجب أن يتحمل الحمل بشكل مستمر بالقرب من المحرك.
تبدأ معظم المواد البلاستيكية والراتنجات في فقدان الصلابة والقدرة على التحمل قبل وقت طويل من وصول درجة الحرارة إلى الحد الأعلى المقدر. في هذه المرحلة، ربما لم يكن الجزء قد ذاب بعد، ولكن الحمل الذي يمكنه التعامل معه بسهولة في درجة حرارة الغرفة يكفي بالفعل للتسبب في الانحناء أو الزحف، مما يؤدي في النهاية إلى الفشل.
شرط | ماذا يخبرك |
درجة حرارة انحراف الحرارة (HDT) | درجة الحرارة التي تبدأ عندها المادة في الانحناء تحت حمل معين |
درجة حرارة انتقال الزجاج (Tg) | النقطة التي تتحول فيها المادة من الصلبة إلى الناعمة |
درجة حرارة الاستخدام المستمر | درجة الحرارة القصوى للتشغيل المستمر على المدى الطويل |
التعرض لذروة المدى القصير | أعلى درجة حرارة يمكن أن يتحملها الجزء لفترة وجيزة دون أن يفشل |
قد لا يكون من الممكن استخدام المادة المصنفة للتعرض على المدى القصير إلى 200 درجة مئوية إلا بشكل ثابت عند 100 درجة مئوية إلى 120 درجة مئوية في ظل الاستخدام المستمر. ولهذا السبب، نسألك عن ظروف التشغيل الفعلية لديك قبل التوصية بالمادة، وليس مجرد النظر إلى درجة الحرارة القصوى.

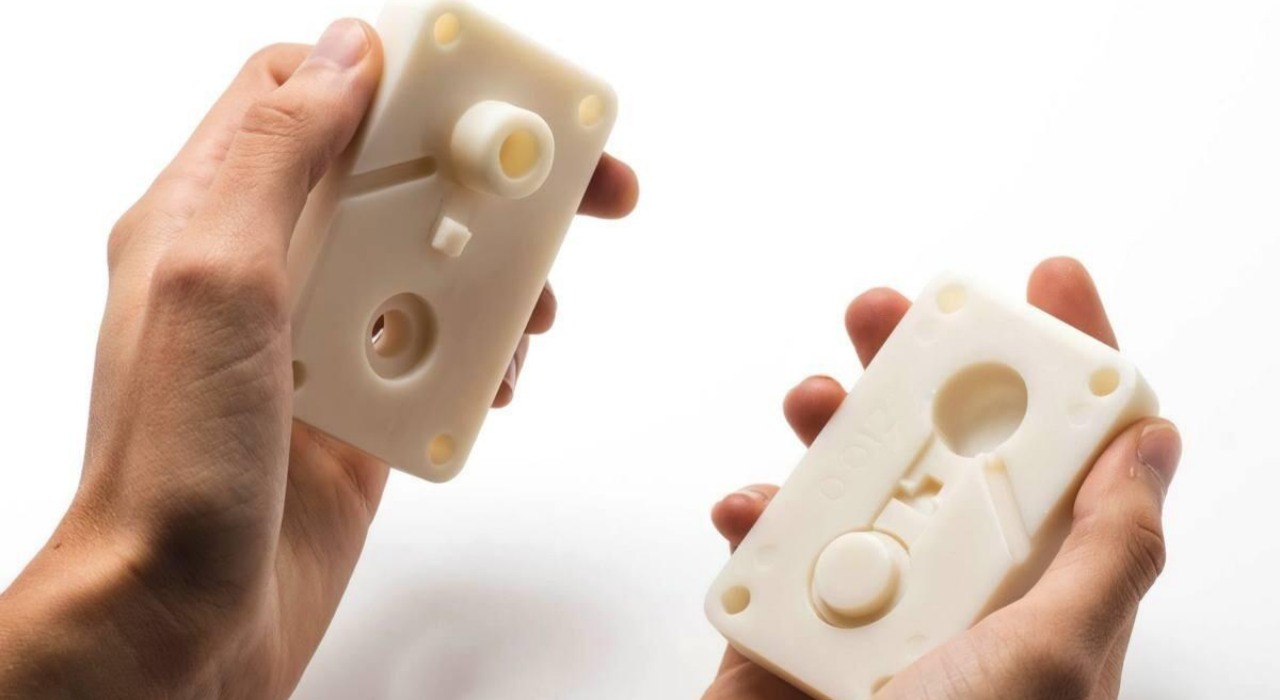

عادةً ما يكون الراتينج عالي الحرارة، والذي يُسمى أيضًا الراتينج الهندسي، هو الخيار الأول عندما تحتاج إلى نماذج أولية دقيقة قبل صنع القوالب أو الانتقال إلى الإنتاج الكامل. يمكن لبعض التركيبات أن تصل إلى درجة حرارة انحراف الحرارة تصل إلى حوالي 238 درجة مئوية تحت ضغط منخفض. وهي حاليًا واحدة من أفضل مواد SLA لمقاومة الحرارة.
تتم طباعة الراتنج ذو درجة الحرارة العالية بتقنية SLA أو DLP. لذلك فهو يوفر مستوى من التشطيب السطحي ودقة الأبعاد التي يصعب على المواد الأخرى ذات درجة الحرارة العالية مطابقتها. انها مناسبة جدا ل:
يتيح لك راتينج SLA عالي الحرارة التحقق من التصميمات والتحقق من التفاوتات واختبار أداء الحرارة قبل الاستثمار في قوالب الإنتاج باهظة الثمن. حتى أن بعض العملاء يستخدمونه لطباعة إدخالات قوالب صغيرة الحجم. هذه طريقة لاختبار التصميم بسرعة قبل قطع المعدن.
بالنسبة للأجزاء التي تحتاج إلى مقاومة الحرارة والمتانة للتعامل مع الاستخدام اليومي، نوصي غالبًا باستخدام النايلون المصنوع من خلال عمليات SLS أو MJF.
تعتبر PA12 وPA11 من المواد العملية جدًا للأجزاء الوظيفية المقاومة للحرارة. كلاهما يتمتع باستقرار حراري جيد. كما أنها تتمتع بالصلابة والمقاومة الكيميائية التي تحتاجها الأجزاء للتعامل والتجميع والاستخدام المتكرر. يصل معيار PA12 عادة إلى درجة حرارة انحراف الحرارة حوالي 175 درجة مئوية تحت الحمل المنخفض. وهذا أعلى بكثير مما يتوقعه معظم الناس من البلاستيك.
هذه الخصائص تجعل أجزاء النايلون SLS وMJF مناسبة جدًا لصنع قنوات الهواء والعلب والتركيبات والتركيبات الميكانيكية التي يتم استخدامها بشكل متكرر.
يعتقد العديد من العملاء أن المعدن هو الخيار الوحيد في البيئات ذات درجات الحرارة العالية. ولكن في التطبيقات ذات درجات الحرارة المتوسطة، توفر أجزاء النايلون المعززة توازنًا إجماليًا أفضل للتكلفة والوزن والأداء مقارنةً بالمعادن أو البوليمرات المتخصصة الأكثر تكلفة.

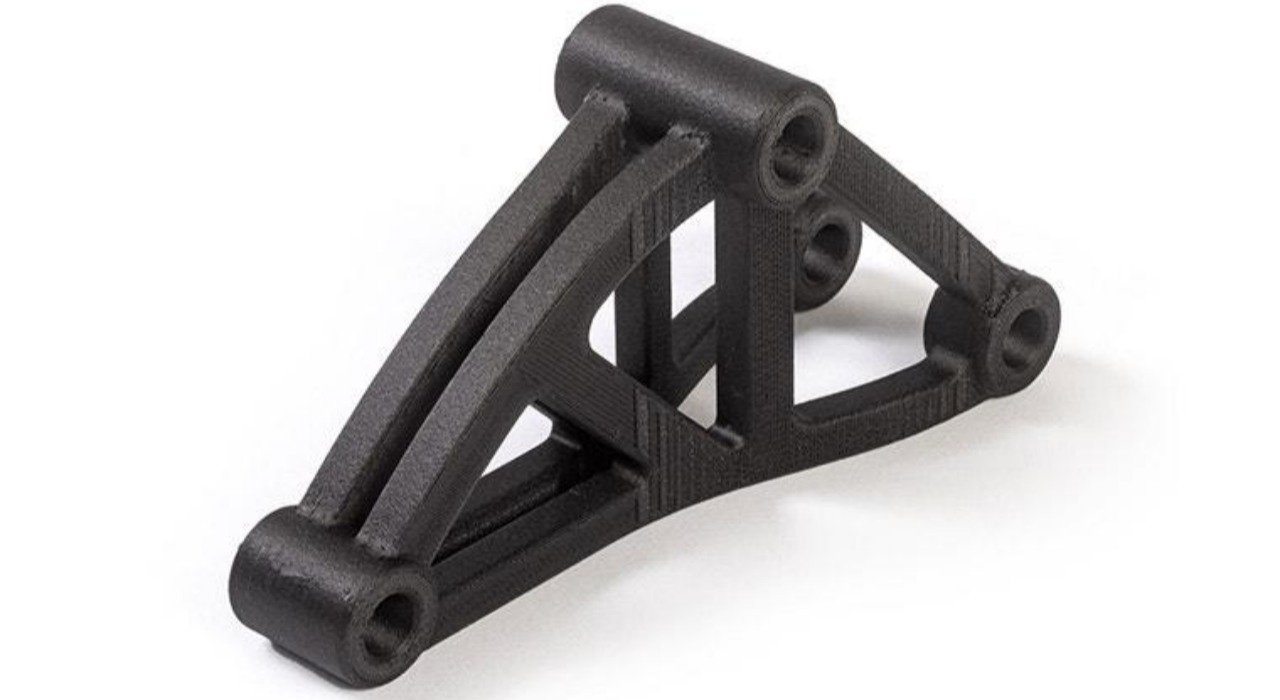

عندما لا يكون النايلون القياسي جامدًا بدرجة كافية، أو عندما يحتاج الجزء إلى الحفاظ على شكله تحت درجات حرارة عالية مستمرة، فإن النايلون المقوى بألياف الكربون هو الاختيار الأمثل. مع إضافة ألياف الكربون المقطعة إلى المادة الأساسية، فهو أكثر صلابة وأكثر استقرارًا من حيث الأبعاد وأكثر مقاومة للحرارة من النايلون غير المقوى.
إنه يعمل بشكل جيد عندما يحتاج الجزء إلى قوة عالية، والحد الأدنى من التشوه تحت الحمل، والقدرة على التعامل مع الاستخدام المتكرر. إنها تناسب أدوات وتركيبات السيارات، ومساعدات التصنيع في أرضية الإنتاج، والأجزاء الهيكلية الصناعية.

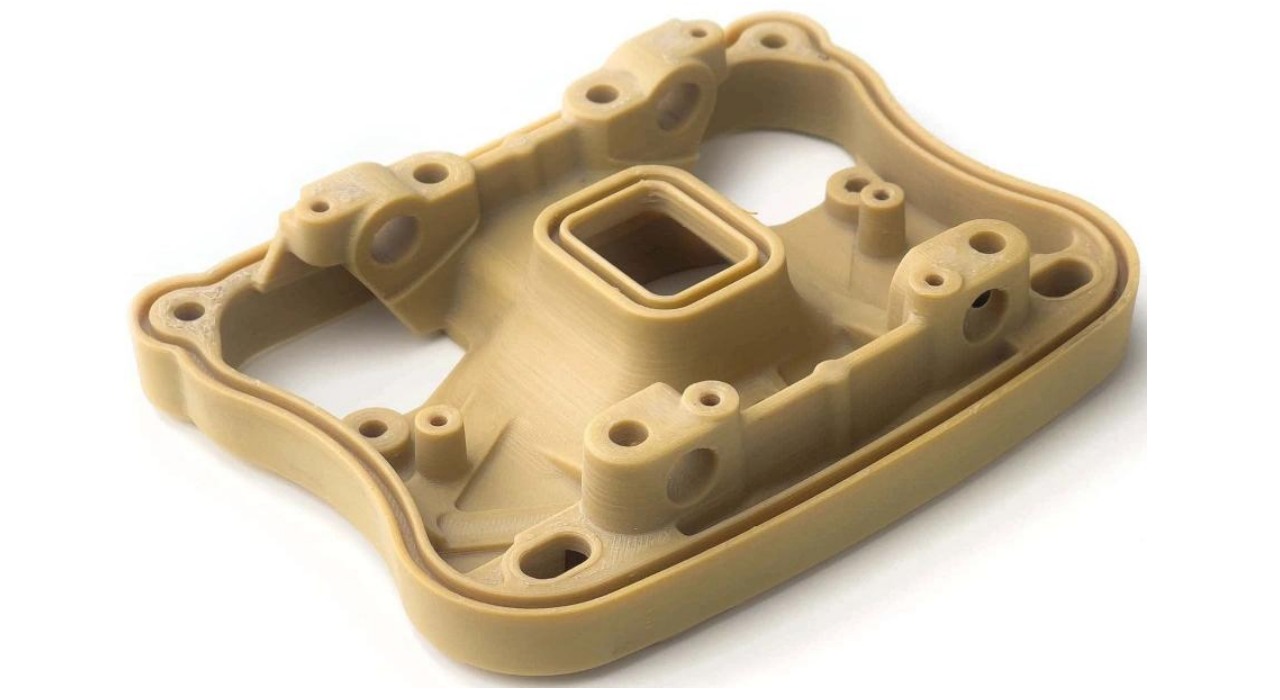

PEEK هي مادة الطباعة ثلاثية الأبعاد ذات درجة الحرارة العالية من الدرجة الأولى. إنه يوفر مقاومة عالية للحرارة ومقاومة كيميائية ممتازة. عندما يتعلق الأمر بالحفاظ على القوة ومقاومة الحرارة على المدى الطويل، فإن القليل من مواد الطباعة ثلاثية الأبعاد يمكن أن تضاهي PEEK. تصل درجة حرارة الخدمة المستمرة عادةً إلى حوالي 250 درجة مئوية، وهو ما يتجاوز بكثير نطاق مقاومة الحرارة لمعظم النايلون أو الراتنجات.
غالبًا ما يتم استخدام PEEK في المعدات الفضائية والطبية وأشباه الموصلات حيث لا يكون الفشل خيارًا. ولكن ليس كل تطبيق ذو درجة حرارة عالية يحتاج إلى نظرة خاطفة. اعتمادًا على ظروف العمل الفعلية، قد تؤدي المواد منخفضة التكلفة المهمة بشكل جيد، مما يمكن أن يوفر لك مبلغًا كبيرًا من المال.

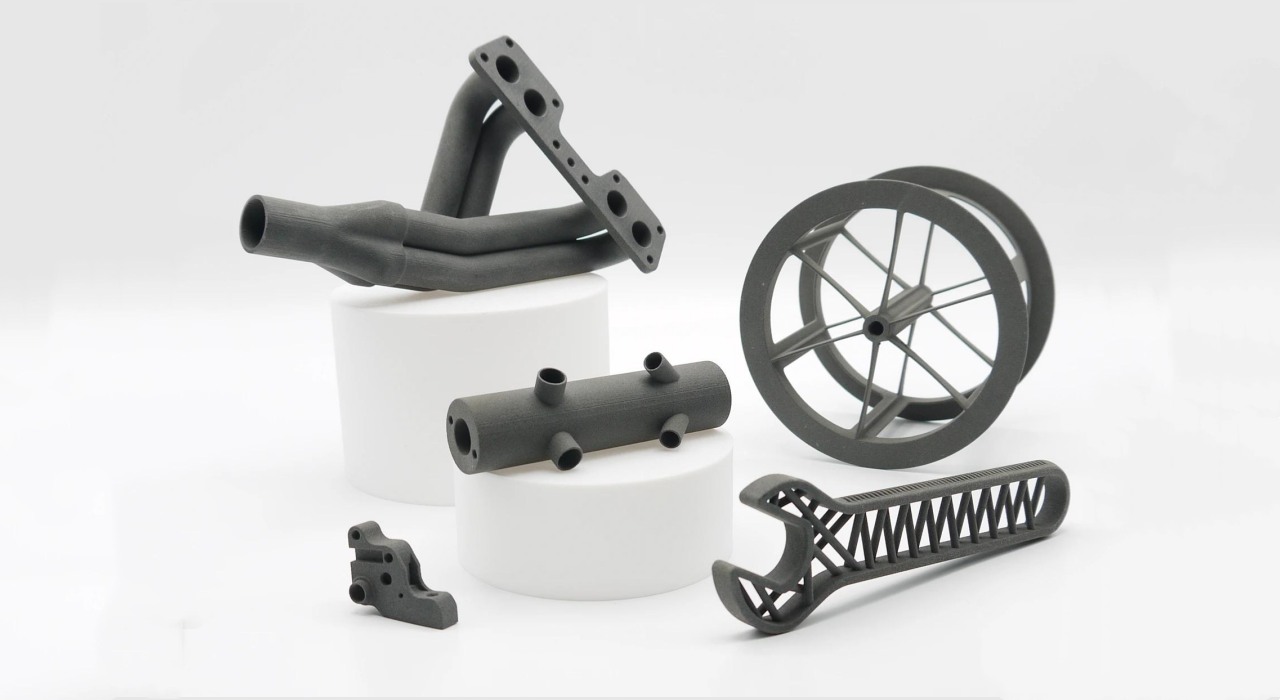

تعد SLS وMJF من العمليات الأكثر استخدامًا لإنتاج أجزاء النايلون في التطبيقات ذات درجات الحرارة العالية. كلاهما مصنوعان من أجزاء في طبقة من مسحوق النايلون ولا يحتاجان إلى هياكل داعمة. يمكنهم طباعة الأشكال الهندسية المعقدة والقنوات الداخلية والمكونات المتشابكة.
كلتا العمليتين مناسبتان جدًا لإنتاج الدفعات. يتم تعبئة الأجزاء بشكل وثيق في طبقة المسحوق ويمكن طباعة العشرات منها في بنية واحدة. كلما زادت الكمية، انخفضت تكلفة الجزء الواحد. ومع ذلك، فإن العمليتين ليستا متماثلتين.
عامل | SLS | MJF |
مواد | PA12، PA11، النايلون المملوء بالزجاج أو الكربون | PA12، حبة زجاجية مملوءة PA12 |
الانتهاء من السطح | محكم قليلا | أكثر سلاسة وأكثر اتساقا |
الأفضل ل | نماذج أولية وظيفية، متوسطة الحجم | إنتاج دفعة، تكرار الأوامر |
الهياكل الداعمة | غير مطلوب | غير مطلوب |

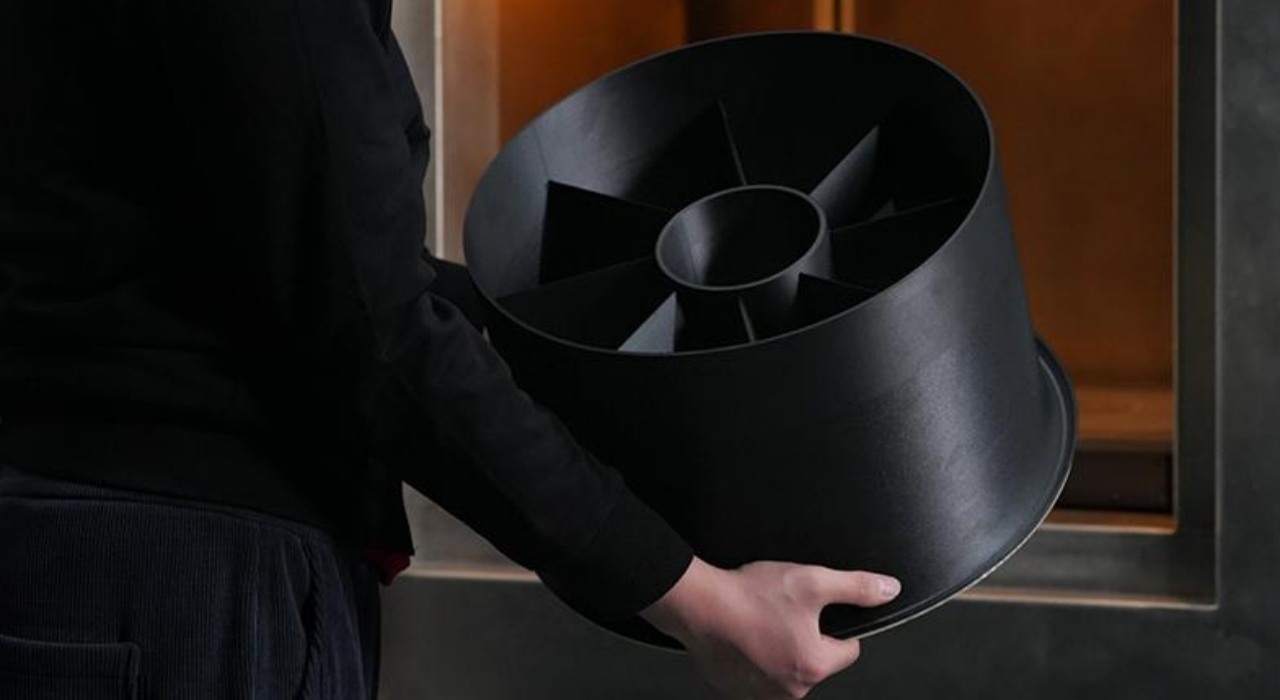

يعد FDM هو الخيار الأول عندما يتجاوز حجم الجزء ما يمكن أن تتعامل معه العمليات الأخرى، أو عندما تحتاج إلى أدوات صناعية يمكنها تحمل درجات الحرارة العالية المتكررة.
في التطبيقات ذات درجات الحرارة العالية، يمكن لـ FDM استخدام بعض أقوى المواد الهندسية المتاحة، مثل PEI وPEEK والبوليمرات المقواة بألياف الكربون. تتيح لك هذه المواد إنتاج أجزاء كبيرة مقاومة للحرارة. غالبًا ما يكون تصنيع أجزاء مثل هذه صعبًا أو مكلفًا من خلال التصنيع أو التشكيل على دفعات صغيرة.
ولكن هناك شيء واحد يجب ملاحظته وهو أن أجزاء FDM تحتوي على خطوط طبقة أكثر وضوحًا. تختلف دقة أبعادها أيضًا أكثر من أجزاء SLA أو MJF. إذا كنت تهتم كثيرًا بتشطيب السطح أو التفاوتات الصارمة، فامنح وقتًا للمعالجة اللاحقة مثل الصنفرة أو الختم أو التشغيل الآلي.

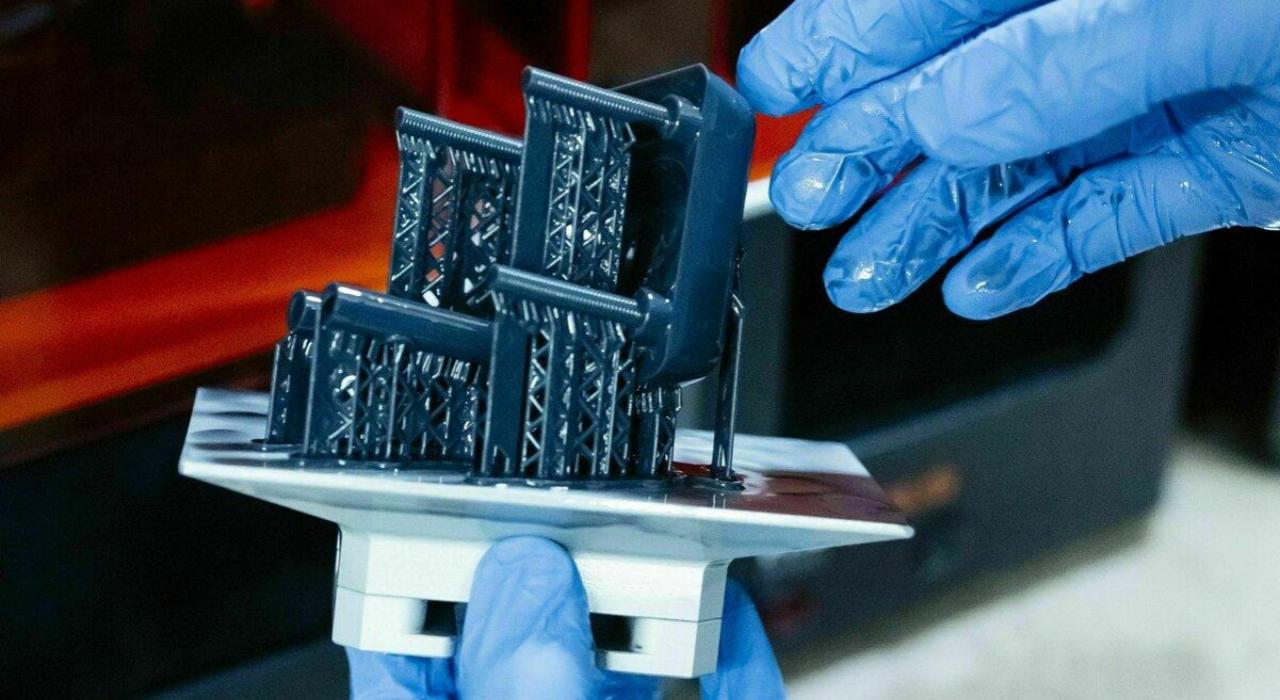

تعد طباعة SLA مناسبة بشكل أساسي لمرحلة التحقق من التصميم قبل الاستثمار في القوالب أو الإنتاج الضخم عندما يتعلق الأمر بالتطبيقات ذات درجات الحرارة العالية. تتميز أجزاء SLA بأسطح ناعمة وتفاصيل دقيقة. وهذا يجعل من السهل اكتشاف مشكلات التصميم مبكرًا.
إذا كان الجزء الخاص بك لا يزال في مرحلة التحقق من التصميم وتحتاج إلى اختبار الملاءمة أو الشكل أو الأداء الحراري الأساسي قبل الانتهاء من التصميم، فإن SLA هي الطريقة الأسرع والأكثر فعالية من حيث التكلفة.

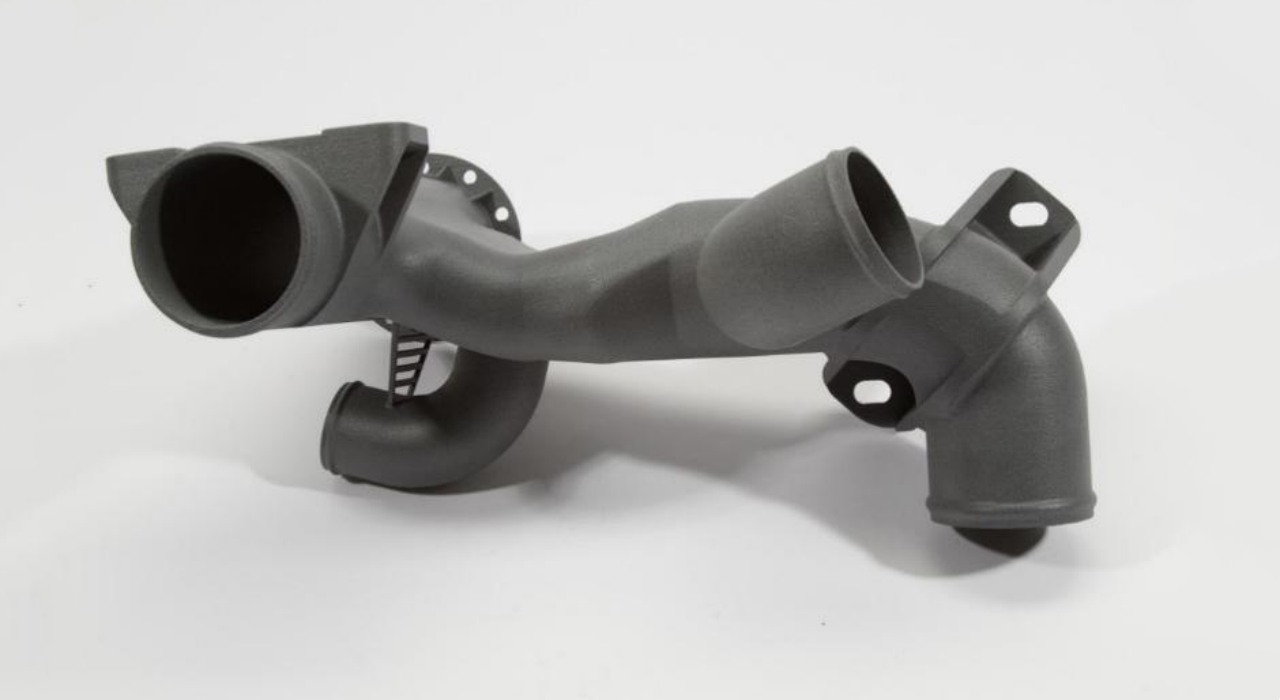

في تطبيقات السيارات والسباقات، تعتبر درجات الحرارة المرتفعة هي القاعدة. تعتمد فرق السيارات والسباقات على الطباعة ثلاثية الأبعاد ذات درجات الحرارة العالية في كل من الاختبارات والإنتاج بكميات منخفضة. يمكن أن ينتقل النموذج الأولي من ملف CAD إلى الجزء المناسب للاختبار في غضون أيام قليلة. يعد هذا أمرًا بالغ الأهمية عندما تكون معالم المشروع أو جداول السباق ضيقة.

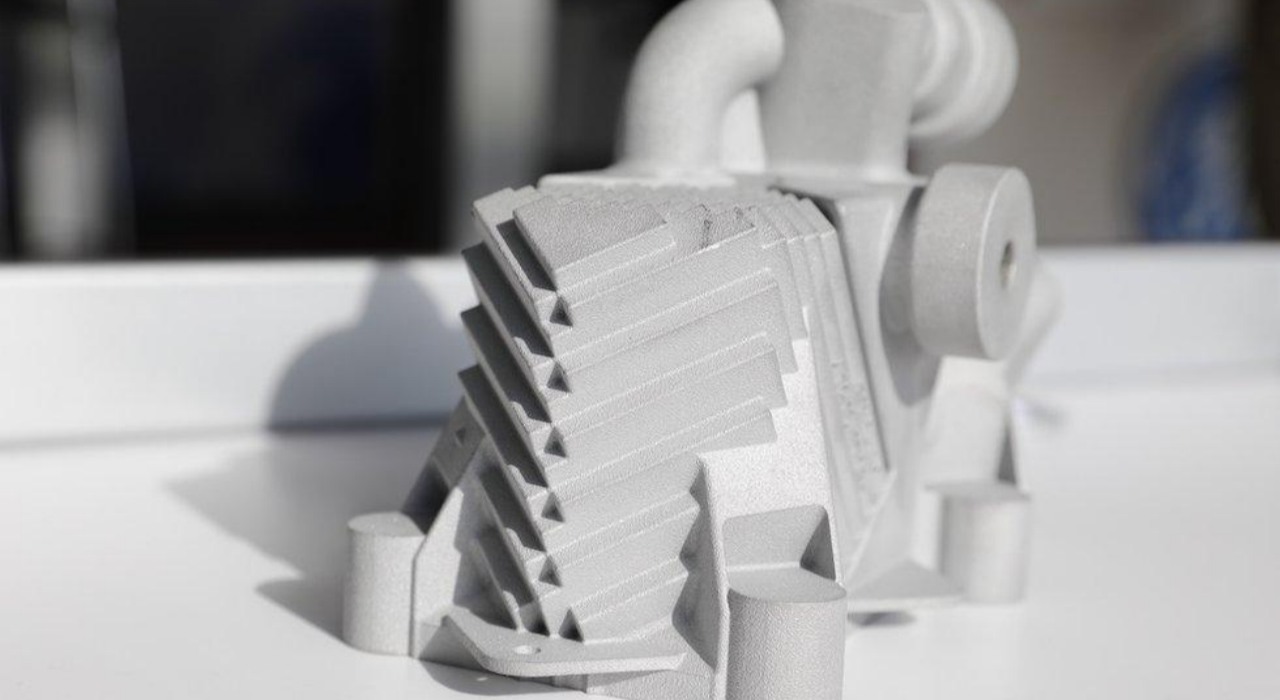

تتطلب تطبيقات الفضاء الجوي أن تظل الأجزاء خفيفة الوزن دون التضحية بمقاومة الحرارة أو السلامة الهيكلية. يمكن أن تدعم الطباعة ثلاثية الأبعاد ذات درجة الحرارة العالية ما يلي:

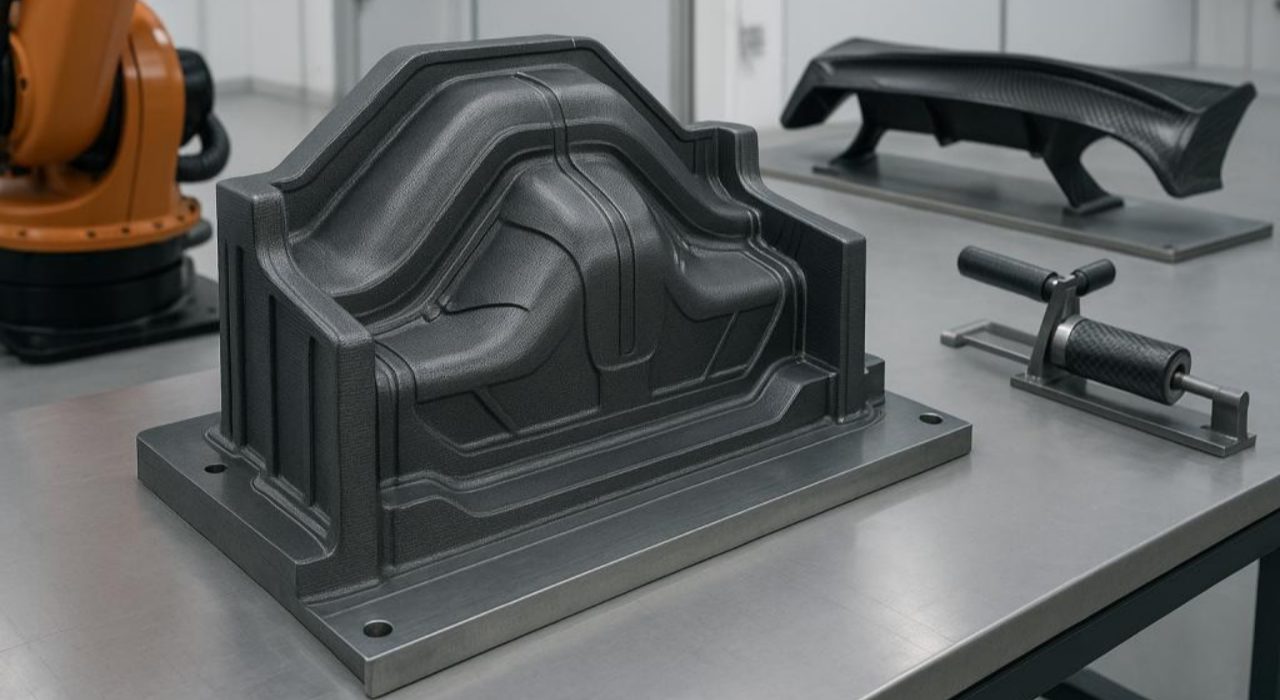

في أرضيات المصنع، غالبًا ما تحتاج الأجزاء إلى الجلوس بالقرب من مصادر الحرارة والحفاظ على تفاوتات شديدة خلال آلاف الدورات. يؤدي استخدام خدمات الطباعة سريعة التسليم لهذه الأجزاء إلى تجنب فترات الانتظار الطويلة لتصنيع المعادن. كما أنه يقلل من وقت التوقف عن العمل الذي يقضيه في انتظار ورشة الآلات.

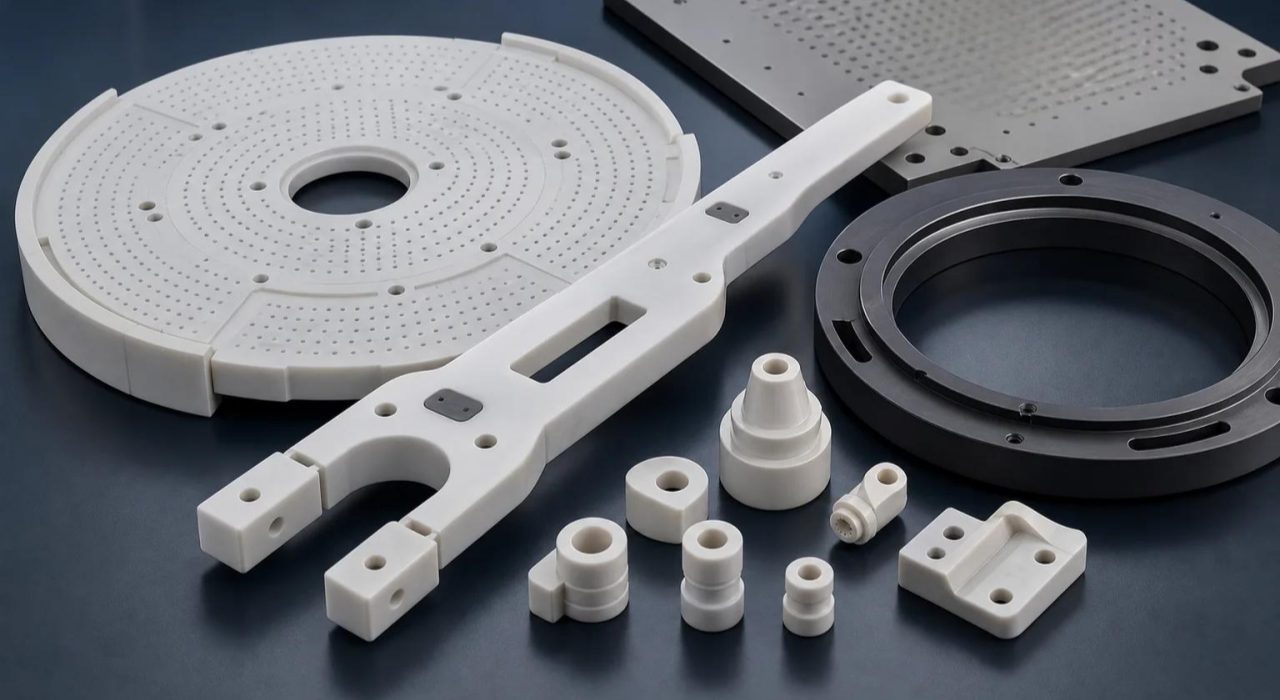

في صناعة الإلكترونيات، تؤدي عمليات مثل اللحام والمعالجة والاختبار إلى توليد الحرارة. تحتاج التركيبات والمرفقات المستخدمة في هذه البيئات إلى الحفاظ على شكلها من خلال الدورات الحرارية المتكررة.
قبل طلب عرض أسعار، من الأفضل الإجابة بوضوح على الأسئلة الأساسية التالية.
كلما كنت أكثر تحديدًا في وصف هذه الجوانب، أصبحت توصياتنا المادية أكثر دقة.
لا تحتاج إلى القفز مباشرة إلى المواد الأعلى أداءً. غالبًا ما تعمل مطابقة المادة مع مرحلة تطوير الجزء واحتياجاته بشكل أفضل.
يساعدك اختيار المواد خطوة بخطوة مثل هذه منذ البداية على تجنب إهدار الميزانية في الأماكن التي لا تكون هناك حاجة إليها.
تتمتع Xunjie بأكثر من 10 سنوات من الخبرة في الطباعة ثلاثية الأبعاد. نحن نعمل مع عملاء السيارات والصناعة والإلكترونيات في جميع أنحاء العالم. نحن ننتج أجزاء مطبوعة ثلاثية الأبعاد ذات درجة حرارة عالية تعمل بشكل موثوق في ظل ظروف العمل الحقيقية.
لدينا فريقنا الهندسي الخاص. ويمكنها مطابقة المواد والعمليات وتفاصيل التصميم المناسبة بناءً على ظروف التشغيل الفعلية لديك. لا تتردد في الاتصال بنا في أي وقت لمناقشة احتياجاتك، أو زيارة المصنع في الصين.
1、 كيف يمكنني معرفة ما إذا كان الجزء الخاص بي يحتاج إلى مواد طباعة ثلاثية الأبعاد ذات درجة حرارة عالية؟
إن أبسط طريقة للحكم هي معرفة درجة الحرارة التي سيعمل بها الجزء الخاص بك. إذا كان الاستخدام اليومي فقط في نطاق خمسين إلى ستين درجة، فيمكن للبلاستيك الهندسي العادي أن يظل صامدًا. ولكن بمجرد أن تظل درجة الحرارة أعلى من 100 درجة مئوية لفترة طويلة، أو تتلامس مع الوسائط مثل الزيت الساخن أو البخار، فإن PLA أو ABS العادي سوف يلين ويتشوه في غضون دقائق. في هذه المرحلة، تحتاج إلى اختيار الطباعة ثلاثية الأبعاد ذات درجة الحرارة العالية.
2. هل المواد عالية الحرارة تستحق العناء حقًا بالنسبة للأجزاء الوظيفية عندما تكون تكلفتها أعلى بكثير من المواد العادية؟
إذا كان الأمر يتعلق فقط بقطعة زخرفية، فليست هناك حاجة حقًا. ولكن إذا كنت تصنع جزءًا وظيفيًا يحتاج إلى الخدمة لفترة طويلة في ظل ظروف عمل قاسية، فغالبًا ما يصبح فرق السعر في المواد ضئيلًا. فقط تخيل، إذا تعطل جزء رخيص لا يمكنه تحمل درجات الحرارة المرتفعة قبل الأوان، فإن وقت التوقف عن العمل أو الإصلاحات أو حتى مخاطر السلامة الناتجة قد تكلف أكثر بكثير من تكلفة المادة نفسها. علاوة على ذلك، تتيح لك الطباعة ثلاثية الأبعاد ذات درجة الحرارة العالية تكرار العينات بأداء إنتاج شبه نهائي في دورات أقصر. يعد وقت البحث والتطوير الذي توفره أيضًا شكلاً من أشكال توفير التكاليف.
3、 الأجزاء الوظيفية المطبوعة بمواد مثل PEEK وULTEM لها أسطح خشنة. هل يمكن صقلها أو صقلها مثل البلاستيك العادي؟
نعم، ولكن الأمر يتطلب المزيد من الجهد. نظرة خاطفة وULTEM صعبة للغاية. ورق الصنفرة العادي يعمل ببطء شديد. عادة ما تحتاج إلى تبليل الرمال من الحبيبات الخشنة إلى الناعمة خطوة بخطوة. أو يمكنك استخدام السفع الرملي على نطاق صغير أو تلميع البراميل. بالنسبة للمواد غير المتبلورة مثل ULTEM، يمكنك أيضًا استخدام تبخير المذيبات لتحسين لمعان السطح. لكن لاحظ أن الصنفرة ستغير أبعاد الجزء قليلاً. إذا كانت لديك متطلبات ملائمة ضيقة، نقترح ترك بدل في النموذج مسبقًا. أيضًا، تركز العديد من الأجزاء الوظيفية ذات درجة الحرارة المرتفعة بشكل أكبر على الأداء. إذا لم تؤثر خشونة السطح على التجميع والوظيفة، فعادةً ما تكون هذه الحالة مقبولة.
4 、 هل يمكن للطباعة ثلاثية الأبعاد ذات درجة الحرارة العالية إنتاج الخيوط مباشرة؟ هل الخيوط المطبوعة قوية بما فيه الكفاية؟
نعم، ولكن ذلك يعتمد. بالنسبة للخيوط الداخلية المطبوعة مباشرة، من الصعب جعل ملف تعريف الخيط حادًا ودقيقًا مثل الخيوط الآلية. يمكن أيضًا تضخيم ضعف الترابط بين الطبقات على نطاقات صغيرة. بالنسبة لفتحات المسامير البلاستيكية التي لا تحتاج إلى تجميع وتفكيك متكرر وتتحمل قوة قليلة، تكون الخيوط المطبوعة كافية تمامًا. كما أنها توفر عليك الحاجة إلى الإدخالات. ولكن إذا كانت الخيوط تحتاج إلى تحمل التحميل المسبق العالي أو التجميع والتفكيك المتكرر، أقترح تصميمها على شكل فتحات إدخال. بعد الطباعة، يمكنك الضغط بالحرارة أو تثبيت إدراجات معدنية.
5. ما هو الحد الأدنى لكمية الطلب للطباعة ثلاثية الأبعاد ذات درجة الحرارة العالية؟
لا تتطلب معظم عمليات الطباعة ثلاثية الأبعاد حدًا أدنى لكمية الطلب. هذه هي واحدة من مزاياها. Xunjie لديها مصنعها الخاص. نحن ندعم كل شيء بدءًا من نموذج أولي واحد وحتى الإنتاج بكميات صغيرة.
