تركز تقنية Xunjie على أجزاء تصنيع الإضافات المعدنية ذات الدقة العالية والهندسة المعقدة والقنوات الداخلية والأداء الهندسي. وتستخدم هذه الأجزاء على نطاق واسع للاختبار الوظيفي والنماذج الصناعية وإنتاج الدفعات الصغيرة.
عندما يتطلب التصميم الخاص بك أجزاء معدنية ذات قنوات داخلية، تصبح الآلات التقليدية باستخدام الحاسب الآلي محدودة للغاية لأن أدوات القطع لا يمكنها الوصول إلى الأشكال الهندسية المغلقة. من خلال الأجزاء المعدنية المطبوعة ثلاثية الأبعاد والمبنية على نظام SLM، يمكنك مباشرة إنتاج قنوات تبريد مغلقة بالكامل، أو ممرات السوائل، أو أنظمة توزيع الغاز في بناء واحد.
يتيح لك ذلك دمج مكونات متعددة في جزء واحد، مما يقلل من تعقيد عملية التجميع. سواء كنت تقوم بتصميم مبادلات حرارية، أو أنظمة وقود، أو هياكل تدفق هوائي، يمكن تصنيع القنوات الداخلية بدقة وفقًا لنموذج CAD الخاص بك. لم تعد بحاجة إلى تقسيم التصميم أو القيام بتجميع ما بعد اللحام. يمكنك الحصول على حرية التصميم الكاملة مع الحفاظ على الأداء الوظيفي.
يحتاج التصنيع التقليدي إلى أجزاء متعددة لتشكيل هياكل مجوفة. وهذا يؤدي إلى اللحامات، والمفاصل الضعيفة، وتكاليف التجميع. باستخدام الطباعة المعدنية ثلاثية الأبعاد SLM، يمكنك إنتاج تجاويف مغلقة مباشرةً بسماكة جدار متسقة وسلامة هيكلية.
تتيح لك أجزاء SLM الدقيقة لدينا تصميم مبيتات خفيفة الوزن، أو أغطية هيكلية، أو أغطية واقية دون التضحية بالقوة. وهذا يحسن الكفاءة والأداء.

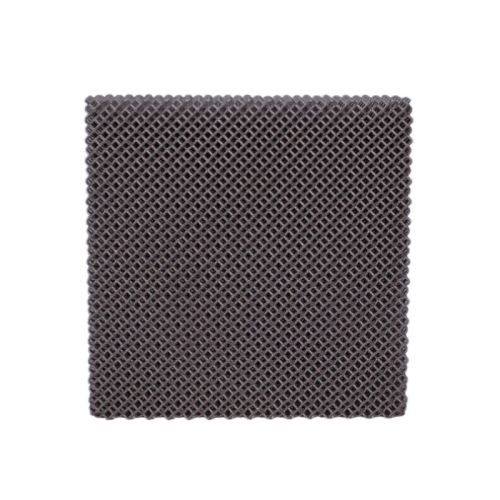

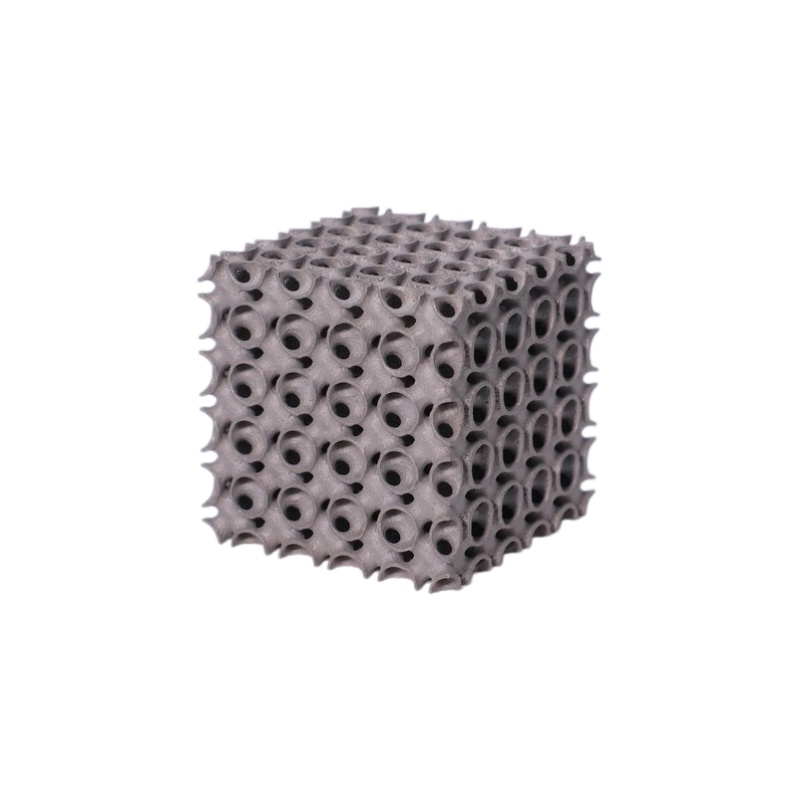

يمكنك أيضًا الجمع بين الهياكل المجوفة والدعامات الداخلية أو الهياكل الشبكية. وهذا يحقق التوازن بين القوة والأداء خفيف الوزن. لا يمكن لـ CNC القيام بذلك على الإطلاق.
عندما تقوم بتطوير منتجات جديدة، تحتاج إلى اختبار التصاميم بسرعة. أجزاء SLM الدقيقة لا تحتاج إلى قوالب. يمكنك الحصول على الأجزاء المعدنية المادية في وقت أقصر بكثير.
يتيح لك ذلك التحقق من خصائص التدفق الداخلي والقوة الهيكلية والأداء الحراري في وقت مبكر من مرحلة التطوير. يمكنك تعديل التصميمات بسرعة وإنتاج إصدارات محدثة دون انتظار إعداد الأدوات أو التشغيل الآلي. يؤدي هذا إلى تقصير دورة تطوير المنتج الخاص بك.
تنتج بشكل أساسي الدعامات الهيكلية والموصلات خفيفة الوزن ومكونات إدارة تدفق الهواء. يمكن لـ SLM دمج قنوات التدفق الداخلي والهياكل المحسنة للطوبولوجيا بشكل مباشر، مما يؤدي إلى موازنة القوة والوزن.
مناسب لعلب الشاحن التوربيني، ومكونات نظام التبريد، وأقواس التثبيت عالية الأداء. يمكنك تصميم أجزاء بقنوات تدفق داخلية وهياكل مجوفة لتحسين الكفاءة الحرارية وتقليل الوزن الإجمالي للمركبة.
مناسب للمبادلات الحرارية وأغطية المضخات ومكونات توزيع الغاز. يمكن لـ SLM إنتاج أجزاء معدنية بقنوات تدفق داخلية، مع تحسين كفاءة التدفق بشكل ممتاز وتكامل نظام أكثر إحكاما، دون الحاجة إلى أنابيب خارجية معقدة.
مناسبة للمساكن الوظيفية المتكاملة، وهياكل الدعم الدقيقة، والمكونات الميكانيكية متعددة الوظائف. يمكنك دمج أجزاء متعددة في جزء معدني معقد مطبوع ثلاثي الأبعاد، مما يقلل خطوات التجميع ويحسن استقرار النظام.
|
Property |
Value |
|
Process |
SLM / LPBF (Laser Powder Bed Fusion) |
|
Available Alloys |
Stainless Steel 316L / 17-4PH · AlSi10Mg Aluminum · Ti-6Al-4V Titanium · Inconel 718 / 625 · CoCrMo |
|
Tensile Strength (As-Built) |
400 – 1,300 MPa |
|
Yield Strength |
240 – 1,050 MPa |
|
Elongation at Break |
6 – 50% |
|
Hardness |
100 – 380 HV (up to 45 HRC, 17-4PH) |
|
Density |
2.67 – 8.44 g/cm³ |
|
Thermal Conductivity |
6.7 – 138 W/(m·K) |
|
Max Service Temperature |
Up to 650 °C (Inconel 718) |
|
Relative Part Density |
≥ 99.5% |
|
Layer Thickness |
20 – 60 μm |
|
Minimum Wall Thickness |
0.3 – 0.5 mm |
|
Dimensional Tolerance (Standard) |
±0.1 mm |
|
Dimensional Tolerance (Critical, Post-CNC) |
±0.05 mm |
|
Surface Roughness (As-Built) |
Ra 6 – 20 μm |
|
Surface Roughness (Post-Processed) |
Ra 0.8 – 3.2 μm |
|
Standard Lead Time |
5 – 10 Business Days |
|
Post-Processing Available |
Stress Relief · HIP · Heat Treatment · CNC Machining · Polishing · Coating |
1、 ما الذي يجب أن تنتبه إليه عند تصميم الأجزاء المعدنية المعقدة المطبوعة ثلاثية الأبعاد؟
عند تصميم أجزاء معدنية مطبوعة ثلاثية الأبعاد، عليك أن تأخذ في الاعتبار سمك الجدار، والزوايا المتدلية، وتصميم القناة الداخلية. يمكن أن تنتج SLM أشكالًا هندسية مغلقة، ولكن يجب عليك التخطيط مسبقًا لكيفية إزالة المسحوق وإضافة الدعامات. ما لم يكن ذلك ضروريًا من الناحية الوظيفية، نوصي بأن لا يقل سمك الجدار عن 0.6 مم. يجب أن تحتوي القنوات الداخلية على منافذ مناسبة لتنظيف المسحوق. لا ينبغي ترك أي زوايا ميتة. أيضًا، انتبه بشكل خاص لتوزيع الضغط في المناطق المحسنة للطوبولوجيا. تجنب تركيز الإجهاد المحلي الذي يمكن أن يسبب التشقق. إذا كان تصميمك معقدًا، فيمكننا مراجعة ملف CAD الخاص بك مسبقًا. يساعد هذا على تحسين إمكانية الطباعة ويقلل من خطر التشوه أو فشل الطباعة.
2. هل يمكن استخدام الأجزاء الهندسية المعقدة المصنوعة عن طريق تصنيع الإضافات المعدنية في التطبيقات الحاملة؟
نعم، طالما أن التصميم والعملية صحيحان، يمكن استخدام الأجزاء المعدنية المعقدة المطبوعة ثلاثية الأبعاد بشكل كامل في التطبيقات الحاملة. عادةً ما تحقق الأجزاء المطبوعة بتقنية SLM كثافة تزيد عن 99%، وهي قريبة من الكثافة الكاملة. وهذا في حد ذاته يوفر أساسًا ميكانيكيًا قويًا. لكن قدرتها على تحمل الأحمال لا تعتمد فقط على الكثافة. إن اختيار المواد، وتصميم سمك الجدار، وتوزيع الضغط أمر بالغ الأهمية بنفس القدر. بالنسبة للأجزاء الحاملة المهمة، نوصي بإجراء تحليل العناصر المحدودة قبل الإنتاج. ثم قم بدمجها مع المعالجة اللاحقة مثل المعالجة الحرارية لتحسين مقاومة التعب والاستقرار الهيكلي.
3. هل يمكن إصلاح أو تعديل الأجزاء المعدنية المعقدة المطبوعة ثلاثية الأبعاد بعد الطباعة؟
نعم، في كثير من الحالات، يمكن تعديل الأجزاء المعدنية المعقدة المطبوعة ثلاثية الأبعاد بعد الطباعة. يمكنك استخدام عمليات مثل التصنيع باستخدام الحاسب الآلي أو الحفر أو اللحام. يتم ذلك غالبًا لأسطح التزاوج الدقيقة أو أسطح الغلق أو نقاط التجميع. لكن الهياكل الداخلية مثل القنوات الداخلية أو مناطق الشبكة لا يمكن تعديلها بمجرد طباعتها.
4、 أحتاج فقط إلى طباعة جزء صغير، فقط بضعة سنتيمترات. هل تتلقى أوامر مثل هذا؟
نعم، نحن نفعل. نحن نصنع أجزاء صغيرة وقطعًا مفردة أيضًا. ليس هناك حد أدنى للطلب. فقط أرسل لنا رسوماتك، وسنقدم لك عرض أسعار دقيق بناءً على العملية، حتى بالنسبة للأجزاء الصغيرة. يمكن لشركتنا التعامل مع الطلبات الكبيرة والصغيرة على حد سواء، مع ضمان وقت التسليم.
5 、 ما هو الدعم الذي تقدمه قبل تقديم الطلب؟
قبل بدء الإنتاج، يمكن لفريق تصميم النماذج الخاص بـ Xunjie مساعدتك في تقييم إمكانية طباعة ملفاتك ومراجعة متطلبات التسامح. يساعدك هذا على تجنب تغييرات التصميم المكلفة لاحقًا في المشروع قدر الإمكان. يمكننا أيضًا أن نوصي بالمواد المناسبة والتشطيبات السطحية. نحن نساعدك على اختيار الحل الأنسب لأجزاء الطباعة المعدنية ثلاثية الأبعاد المعقدة.
