سواء كنت مصمم منتج يكرر النماذج الأولية أو مدير مشتريات يقيم خيارات الإنتاج، ستساعدك هذه المقالة على تحديد الاختلافات بين طباعة FDM وSLA. سترى بوضوح العملية التي تناسب مشروعك بشكل أفضل.

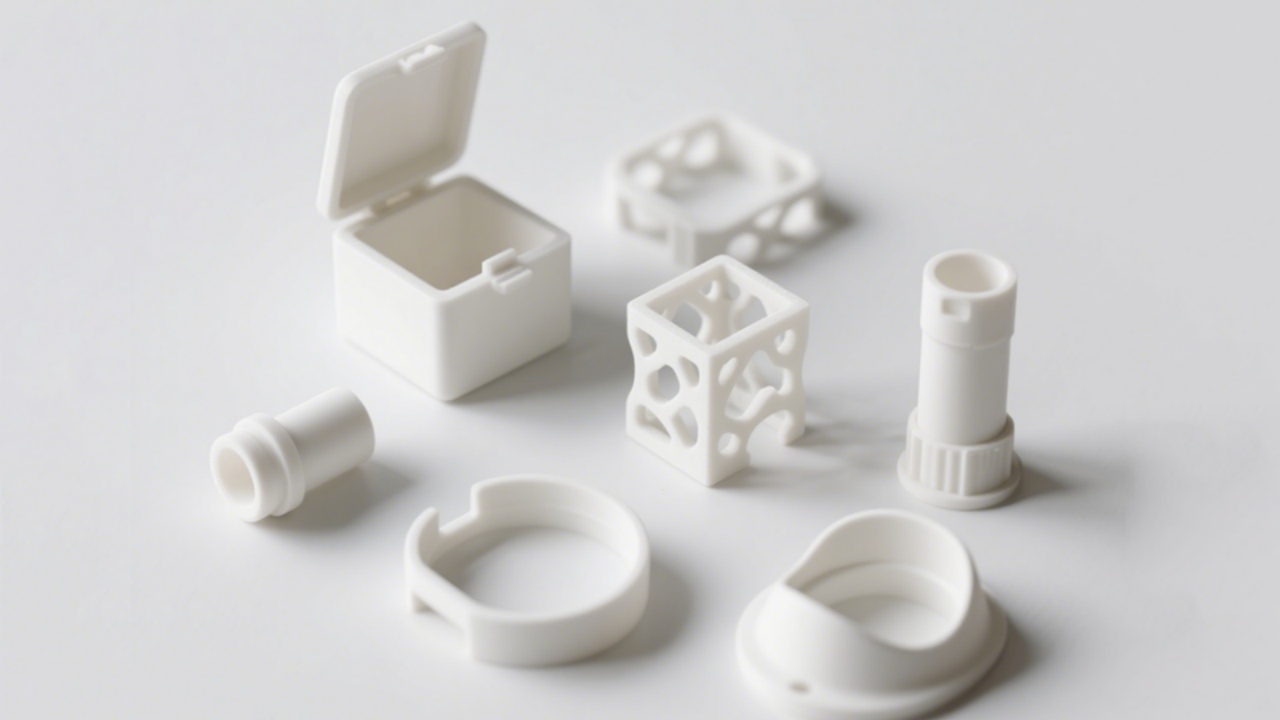

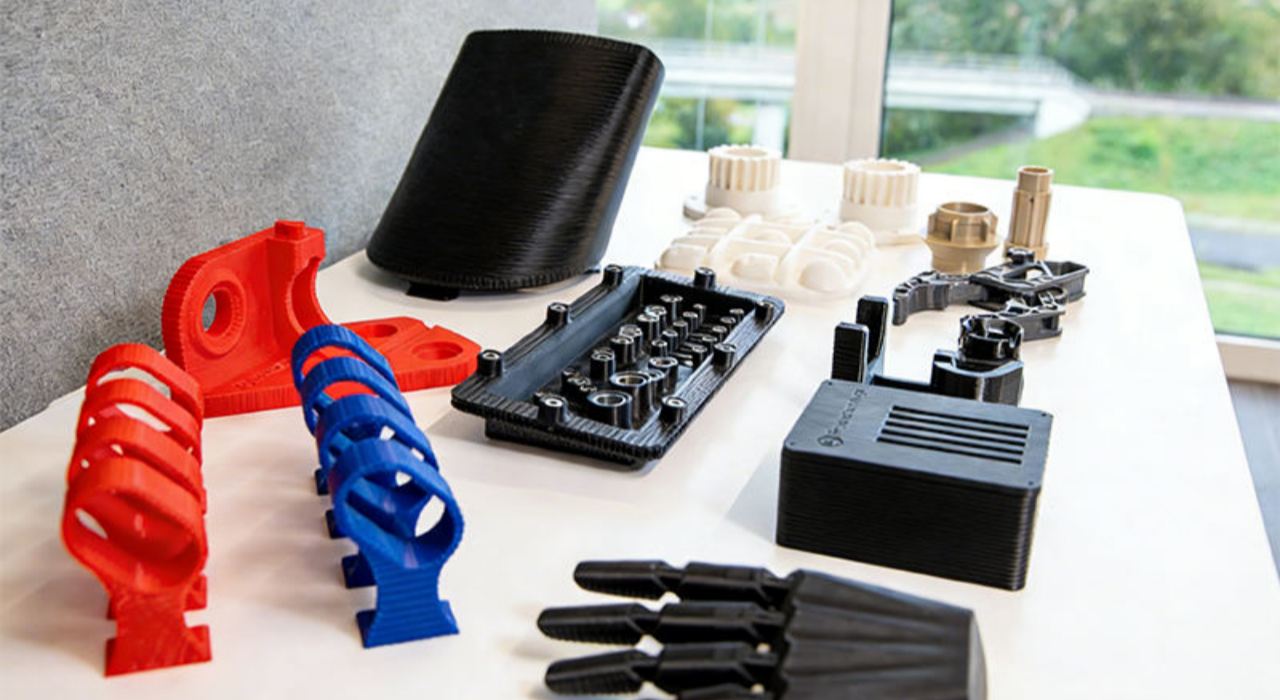

يعمل FDM (نموذج الترسيب المنصهر) عن طريق إذابة خيوط اللدائن الحرارية ثم ترسيبها طبقة بعد طبقة حتى يتشكل الجزء الخاص بك. المبدأ واضح ومباشر، لذلك من السهل التوسع وكانت التكلفة دائمًا ودية. ونظرًا لأن كل طبقة ترتبط بإحكام مع الطبقة التالية، فإن أجزاء FDM يمكنها تحمل الضغط الميكانيكي الحقيقي. لن ينهاروا بسهولة.
تتميز الأجزاء المطبوعة ثلاثية الأبعاد FDM بخاصية هيكلية رئيسية: قوتها اتجاهية. إنها تؤدي أداءً جيدًا في اتجاهي المحور X وY ولكنها أضعف نسبيًا في اتجاه المحور Z، لأن هذا هو المكان الذي تترابط فيه الطبقات معًا. لذا، عندما تصنع أجزاء وظيفية، فإن اتجاه النموذج الخاص بك على منصة البناء يكون أكثر أهمية مما يعتقده الكثير من الناس.

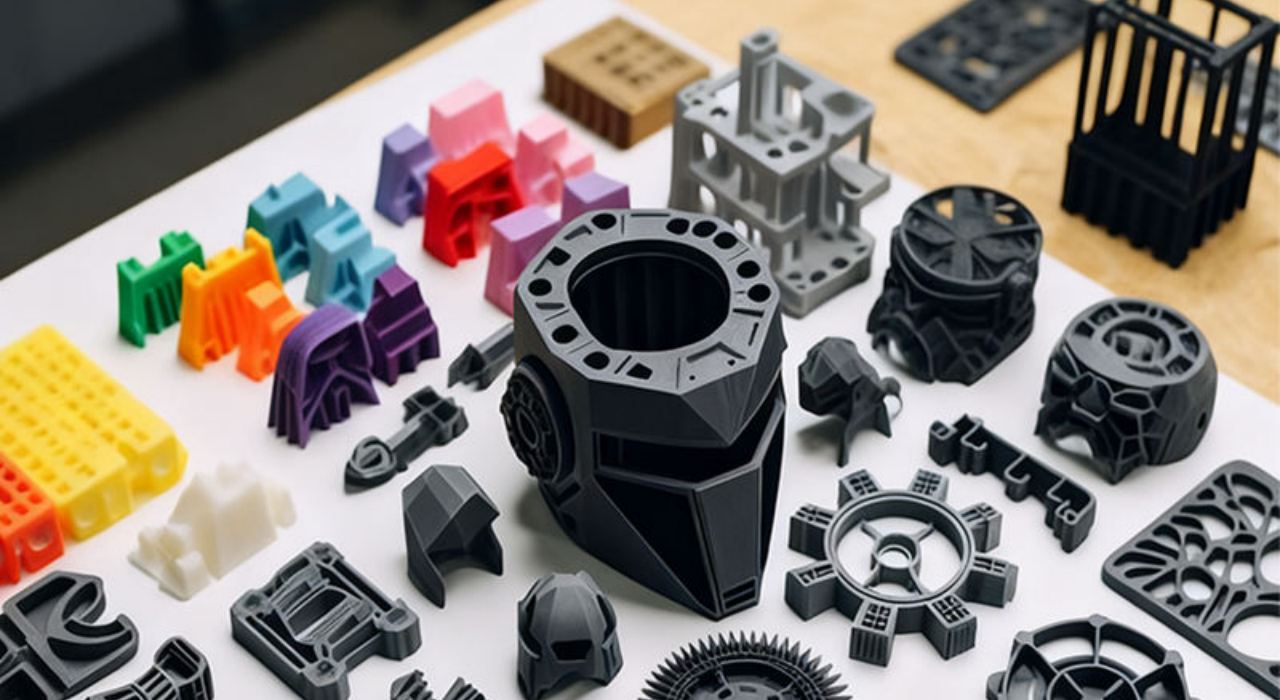

يستخدم SLA (الطباعة الحجرية المجسمة) ببساطة ليزر الأشعة فوق البنفسجية أو مصدر الضوء لمعالجة طبقة الراتينج السائل بشكل انتقائي تلو الآخر. نظرًا لأن عملية المعالجة يتم التحكم فيها بدقة، فإن الأجزاء المطبوعة SLA تتميز بتفاصيل سطحية غنية ولمسة نهائية ناعمة. وبنفس التكلفة، لا يمكن مقارنة FDM ببساطة. خطوط الطبقة بالكاد مرئية.
لكن الجانب السلبي هو هشاشة جيش تحرير السودان. معظم راتنجات SLA القياسية أصعب من اللدائن الحرارية FDM، ولكنها أيضًا أكثر هشاشة. كما أنها تتحلل عند التعرض المستمر للأشعة فوق البنفسجية. يقوم العديد من الأشخاص بوضع الأجزاء في الخارج أو بالقرب من النافذة، ولا يكتشفون المشكلة إلا بعد ذلك.
يستخدم FDM اللدائن الحرارية. يستخدم SLA راتينج فوتوبوليمر. يحدد هذا الاختلاف الأساسي جميع الاختلافات التي تراها في القوة وجودة السطح والتكلفة والتطبيقات المناسبة. عندما تتابع القراءة بهذا الفهم، تصبح العديد من الاختيارات واضحة.
FDM وSLA هما تقنيات طباعة متنافسة. إنها ببساطة أدوات مختلفة مصممة لمهام مختلفة. النهج الأكثر فعالية هو استخدام عملية الطباعة ثلاثية الأبعاد الصحيحة في المرحلة المناسبة.
عامل | FDM | جيش تحرير السودان |
الانتهاء من السطح | معتدل، ويحسن مع مرحلة ما بعد المعالجة | ممتازة مباشرة من الجهاز |
دقة الأبعاد | ± 0.2 إلى 0.5 ملم | ±0.05 ملم أو أفضل |
خيارات المواد | مجموعة واسعة بما في ذلك الدرجات الهندسية | راتنجات متخصصة لتطبيقات محددة |
القوة الميكانيكية | عالية وخاصة مع الخيوط الهندسية | منخفضة إلى متوسطة، عرضة للهشاشة |
التكلفة بالحجم | انخفاض تكلفة المواد والعمالة | أعلى بسبب تكلفة الراتنج وما بعد المعالجة |
بناء الحجم | كبيرة الحجم، ومقاييس جيدة | محدودة على معظم الآلات |
متانة الأشعة فوق البنفسجية | جيد مع ASA أو PETG | ضعيف مع الراتنجات القياسية |
الأفضل ل | أجزاء وظيفية، دفعات كبيرة، التكرار | التفاصيل الدقيقة، نماذج العرض، الصب |

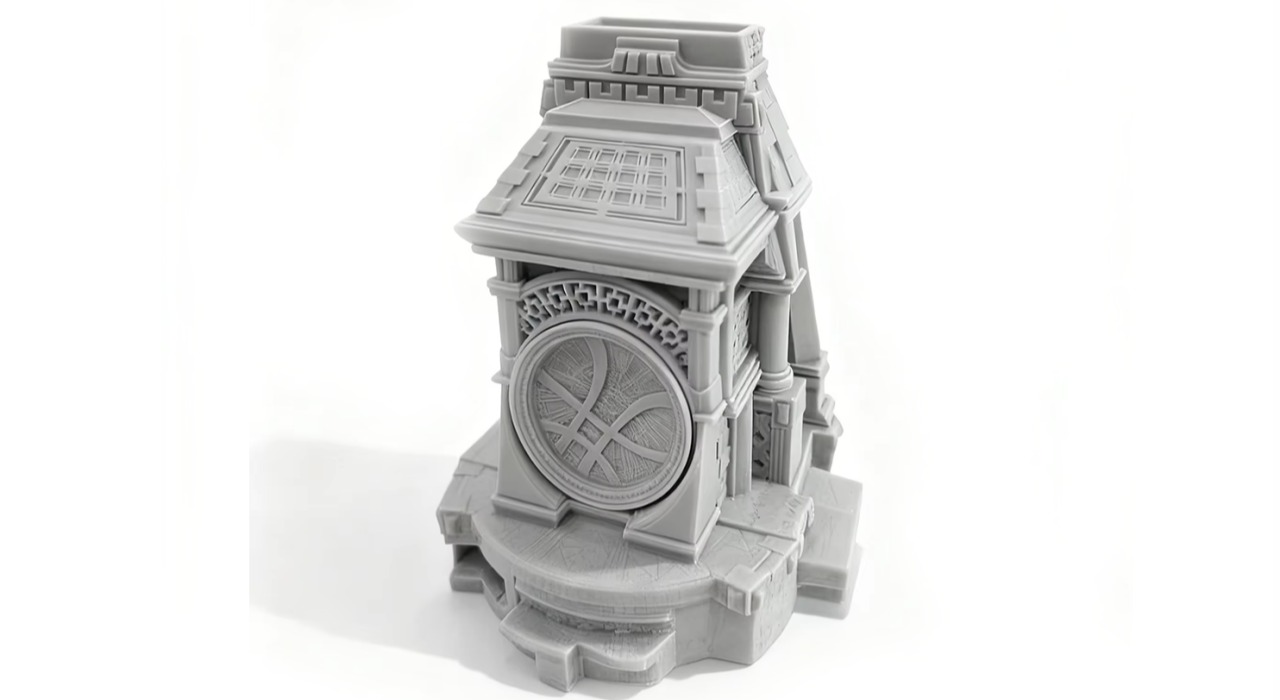

وبالنظر إلى جودة السطح وحدها، فإن SLA أفضل بالفعل. هذا لا جدال فيه. يتم إخراج الأجزاء من منصة البناء بمظهر قريب من قولبة الحقن. يمكن أن تكون التفاصيل دقيقة حتى 0.025 ملم. بالنسبة لنماذج العرض التي تواجه العملاء، أو أنماط شمع صب المجوهرات، أو أي شيء سيتم فحصه عن كثب، فإن SLA هو الخيار الصحيح.
بالنسبة للنماذج الأولية الوظيفية أو الأجزاء الداخلية، فإن مثل هذا التشطيب العالي للسطح غير ضروري في معظم الحالات. يمكن لجزء FDM المطبوع بارتفاع طبقة 0.1 مم، بعد الصنفرة الخفيفة وطبقة من الطلاء التمهيدي، أن يصل إلى مستوى جاهز للعرض بتكلفة منخفضة جدًا.
يمكن لـ FDM عمومًا الحفاظ على تفاوت يتراوح بين ±0.2 إلى 0.5 ملم، اعتمادًا على الشكل الهندسي والمادة. يمكن لـ SLA تحقيق ±0.05 ملليمتر أو حتى أكثر دقة في معظم الأجزاء.
بالنسبة للنماذج الأولية، فإن التسامح مع FDM كافٍ. لكن، ولكن في الحالات التالية، يصبح الاختلاف في الدقة مهمًا جدًا:
إذا كان مشروعك يندرج ضمن أي من الفئات المذكورة أعلاه، فإن اختيار SLA سيكون الخيار الحكيم.

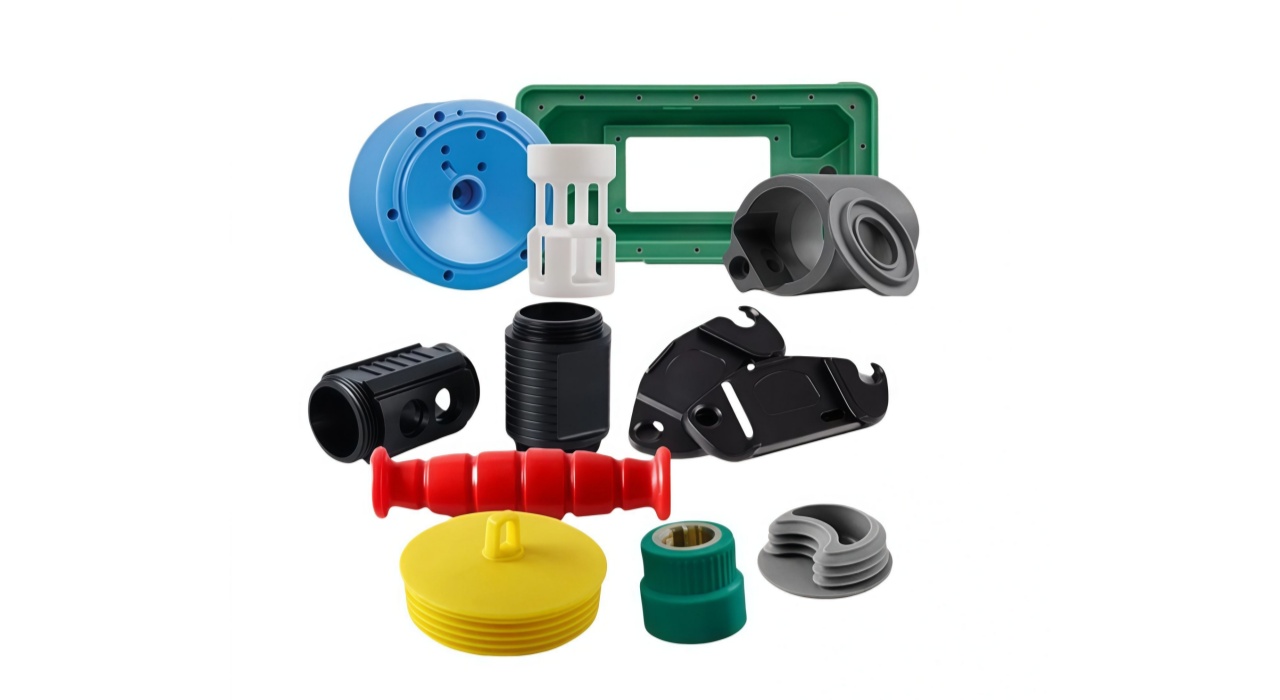

لدى FDM مجموعة واسعة من المواد. من PLA وPETEG، إلى النايلون الهندسي، ومركبات ألياف الكربون، وTPU، والمواد عالية الحرارة مثل PEEK، يمكنك مطابقة الخيوط بدقة بناءً على متطلباتك الميكانيكية.
توفر راتنجات SLA أيضًا فوائد مميزة. يمكن أن تحاكي الدرجات الهندسية ABS أو البولي بروبلين. يمكن للراتنجات المرنة أن تقترب من خصائص المطاط. يمكن أن تحترق الراتنجات القابلة للصب بشكل نظيف من أجل صب الاستثمار. تلبي الراتنجات المتوافقة حيويًا المعايير التنظيمية للأجهزة الطبية.
يتحلل راتينج SLA القياسي تحت ضوء الأشعة فوق البنفسجية. إذا تعرض الجزء الخاص بك لأشعة الشمس من خلال النافذة، أو تحت الأضواء الخارجية، أو في ضوء الشمس المباشر، فعادةً ما يتحول إلى اللون الأصفر ويصبح هشًا بعد بضعة أشهر. بالنسبة لمثل هذه الاستخدامات المعرضة للأشعة فوق البنفسجية، يعد اختيار FDM بمواد مثل ASA خيارًا أكثر أمانًا.
إذا نظرت فقط إلى تكلفة المواد، فإن خيوط FDM أرخص بكثير من راتنجات SLA. لكن المادة نفسها ليست سوى جزء صغير من التكلفة الإجمالية. إلى جانب التكلفة المادية، هناك العديد من التكاليف الخفية:
بالنسبة لمعظم مشاريع النماذج الأولية الوظيفية الحساسة للوقت، يمنحك FDM المزيد مقابل أموالك. يجب عليك فقط دفع قسط التأمين على مستوى الخدمة (SLA) عندما تكون التفاوتات الصارمة أو التشطيب عالي الجودة من المتطلبات الصعبة التي لا يمكن المساس بها.
يتطلب كل من FDM وSLA معالجة لاحقة، لكن المتاعب التي ينطوي عليها الأمر مختلفة تمامًا بين الاثنين.
لاختبار المتانة في درجات الحرارة العالية حول المحركات، يمكن للطباعة ثلاثية الأبعاد FDM استخدام مواد هندسية حقيقية مثل النايلون أو الكمبيوتر الشخصي لعمل العينات. يمكنك تثبيتها مباشرة على المركبات لاختبارات الطريق.
تواجه راتنجات البوليمر الضوئي القياسية الخاصة بـ SLA صعوبة في تحمل الحرارة العالية. أنها تليين وتشوه بسهولة تحت الحرارة. ولكن إذا كان النموذج الأولي يحتاج إلى التحقق من سلاسة قنوات التدفق الداخلي أو يحتاج إلى نافذة مراقبة شفافة، فإن الأجزاء الشفافة المطبوعة بـ SLA تكون أكثر وضوحًا. سوف تتسرب فجوات الطبقات البينية في FDM السوائل بدلاً من ذلك.
إن طلب صناعة المجوهرات على التفاصيل الدقيقة يجعل تقنية SLA هي الخيار الأول. يتم معالجة راتينج البوليمر الضوئي تحت الليزر إلى سطح أملس للغاية. يمكن استخدام النماذج الأولية للحلقات والقلادات المطبوعة مباشرة في صب الشمع المفقود. وهذا يوفر العملية الطويلة لنحت الشمع يدويًا. القوام على مستوى الميكرون واضح جدًا أيضًا.
يمكن لـ FDM أيضًا بناء نماذج الشمع طبقة تلو الأخرى. لكن خطوط الطبقة واضحة جدًا. المعالجة اللاحقة وحدها تكلف الكثير من العمالة. بالنسبة للهياكل المجوفة المعقدة، من المحتمل جدًا أن تصبح التفاصيل غير واضحة.
غالبًا ما تحتاج المصانع إلى بعض كتل تحديد المواقع غير المنتظمة أو أدوات التجميع. يمكن للطباعة ثلاثية الأبعاد FDM أن تجعلها سريعة باستخدام المواد الاستهلاكية منخفضة التكلفة. لن تشعر بالسوء إذا انكسرت. والمواد مثل PETG تقاوم أيضًا غمر زيت القطع.
بالمقارنة، فإن الراتينج القياسي المطبوع بواسطة SLA لديه صلابة كافية. لكنها هشة أيضًا. قد يتشقق عند شد المسمار. يعد تآكل التثبيت المتكرر أسرع بكثير من اللدائن الهندسية FDM. بالنسبة لهذا النوع من الرقصة ذات الاستخدام القاسي، فإن فعالية التكلفة ليست عالية.
تنتج مختبرات طب الأسنان نماذج طب الأسنان للتشكيل الحراري كل يوم على دفعات. الطباعة SLA 3D هي المهيمنة تمامًا هنا. يمكن ضغط سمك الطبقة إلى عشرات الميكرونات. تؤثر دقة سطح الإطباق بشكل مباشر على ملاءمة جهاز التقويم. والراتنج المتخصص حاصل على شهادات التوافق الحيوي.
تخلق خطوط طبقة FDM حفرًا صغيرة تحبس الأوساخ بسهولة. ولا يمكن للمواد أيضًا أن تصل إلى مستوى الأمان للاتصال داخل الفم. لذا، على الرغم من أن المواد الاستهلاكية رخيصة، إلا أنه لا يمكن استخدام FDM في عملية المعالجة النهائية.
قبل أن ترسل ملف التصميم الخاص بك إلى أحد الموردين، اسأل نفسك هذه الأسئلة الخمسة. ستصبح الإجابة على سؤال ما إذا كان يجب عليك اختيار طباعة FDM أو SLA واضحة بطبيعة الحال.
إذا كان الجزء وظيفيًا، أو يحتاج إلى تحمل الضغط، أو سيعمل في ظل ظروف حقيقية، فإن FDM مناسب. إذا كان الجزء مخصصًا للمراجعة البصرية أو الفحص التفصيلي أو الصب، فإن SLA مناسب.
إذا لمسها المشترون أو العملاء أو المستثمرون بأيديهم وحكموا عليها من خلال المظهر والمظهر، فإن تشطيب السطح ليس مشكلة تجميلية. إنه متطلب تجاري. في هذه الحالة، اختر SLA.
قبل اختيار تقنية الطباعة ثلاثية الأبعاد، قم بمطابقة متطلبات الجزء الخاص بك مع المواد المتاحة أولاً. توفر لك FDM المزيد من خيارات الأداء الميكانيكي. يوفر لك SLA دقة أعلى وخصائص خاصة مثل قابلية الصب والتوافق الحيوي.
إذا كانت الكمية أكثر من 10 قطع، فيجب عليك مراعاة ميزة كفاءة الدفعة الخاصة بـ FDM وتكلفة العمالة الأقل بعد المعالجة لكل قطعة. إذا كانت دفعة صغيرة جدًا ذات متطلبات تسامح صارمة، فقد تظل اتفاقية مستوى الخدمة (SLA) تتمتع بميزة القيمة الإجمالية لكل مشروع.
احصل على عرض أسعار كامل يفصل تكاليف ما بعد المعالجة والمواد والشحن. قد يبدو سعر الجزء الواحد من اتفاقية مستوى الخدمة (SLA) منخفضًا، ولكن عند إضافة العمالة والمواد الاستهلاكية، غالبًا ما تتجاوز التكلفة الإجمالية FDM بسرعة. إن مقارنة أسعار الأجزاء العارية من التقنيتين فقط هي مأزق من السهل الوقوع فيه.
تتمتع Xunjie Technology بأكثر من 10 سنوات من الخبرة في الطباعة ثلاثية الأبعاد. لقد ركزنا منذ فترة طويلة على تقديم خدمات الطباعة FDM وSLA لمصممي المنتجات والمهندسين والمصنعين.
لدينا فريق تصميم النماذج المهنية الخاصة بنا. إذا لم تكن متأكدًا من تقنية الطباعة ثلاثية الأبعاد التي تناسب مشروعك، فيمكنك أن ترسل لنا ملفات التصميم الخاصة بك. أخبرنا ما هي الوظائف التي تحتاج الأجزاء إلى أدائها. سيقدم لك فريقنا تحليلًا مجانيًا لقابلية الطباعة. وسنقدم لك أيضًا عرض أسعار واضحًا وشفافًا.
1، الأجزاء المطبوعة FDM لها خطوط طبقة واضحة جدًا. هل يجب علي استخدام SLA للحصول على سطح أملس؟
ليس بالضرورة. إن SLA أسهل بالفعل في تحقيق الشعور بدون خطوط الطبقة. لكنها ليست مثالية مباشرة من الجهاز. لا تزال بحاجة إلى الغسيل والمعالجة الثانوية. تعد خطوط الطبقة الثقيلة سمة متأصلة في FDM، وليست عيبًا. اقضِ بعض الوقت في الصنفرة والطلاء التمهيدي والرسم. يمكنك الحصول على سطح جميل أيضًا.
2. بالنسبة للمكونات المطبوعة ثلاثية الأبعاد التي تحتاج إلى ربطها أو طلاءها أو تشطيب سطحها، أيهما أسهل في مرحلة ما بعد المعالجة أو FDM أو SLA؟
يتمتع SLA بميزة طبيعية في تشطيب الأسطح. خطوط الطبقة بالكاد مرئية. صنفرة خفيفة ويمكنك رش الطلاء مباشرة. الترابط سهل أيضًا. تحتاج خطوط طبقة FDM إلى التعبئة والصنفرة. إنه بالفعل يتطلب المزيد من الجهد. ومع ذلك، تتمتع أجزاء FDM بقدرة التصاق جيدة جدًا مع طلاء الأكريليك أو طلاء الرش. بالنسبة لأجزاء SLA، من الأفضل إزالة الشحوم قبل الطلاء، وإلا يمكن أن يتقشر الطلاء بسهولة.
3. أيهما أكثر متانة، الأجزاء المطبوعة FDM أو SLA؟
كلاهما يتغير، ولكن بطرق مختلفة. PLA العادي يصبح هشًا بمرور الوقت. كما ينخفض أداءه عندما يمتص الرطوبة. راتينج SLA القياسي، إذا لم يتم معالجته بالكامل أو تعرضه للضوء لفترة طويلة، سوف يتحول ببطء إلى اللون الأصفر ويصبح هشًا. حتى أن البعض يحصل على سطح لزج. المواد ذات الدرجة الهندسية تعمل بشكل أفضل. إذا كان مشروعك مخصصًا للعرض أو الاستخدام على المدى الطويل، فاستخدم PETG أو ASA لـ FDM، والراتنج المقاوم للطقس لـ SLA. تطبيق طبقة واقية شفافة. هذا يمكن أن يجعل الأجزاء تتقدم في العمر بشكل أبطأ.
4 、 هل يمكن للأجزاء المطبوعة FDM توصيل الكهرباء؟ إذا كنت بحاجة إلى حماية ضد الكهرباء الساكنة أو الكهرومغناطيسية، فما هي تقنية الطباعة الأكثر ملاءمة؟
الأجزاء المطبوعة العادية FDM وSLA كلاهما عوازل. ولكن على جانب FDM، ظهرت خيوط PLA موصلة خاصة وخيوط ABS مضادة للكهرباء الساكنة. على الرغم من أن المقاومة لا يمكن أن تصل إلى مستوى المعدن، إلا أنها كافية لصنع صواني وأدوات مضادة للكهرباء الساكنة. لا يزال SLA يلحق بالركب من حيث الراتنجات الوظيفية. الراتنج الموصل نادر نسبيا. وما زالت تطبيقاته ضيقة. لذلك، إذا كان مشروعك هو إنشاء صينية نقل الرقائق أو أداة تثبيت مضادة للكهرباء الساكنة، فإن الخيوط الوظيفية الجاهزة من FDM توفر حلاً أسهل.
5、 أريد طباعة هيكل ينحني ويرتد. ما هو أكثر مرونة، FDM أو SLA؟
بالنسبة لـ FDM، فإن الأجزاء المطبوعة بمادة TPU تبدو مرنة جدًا ولها مرونة كبيرة. يتمتع النايلون أيضًا بارتداد جيد. يمكن أن تتحمل طباعة المفصلات ذات الجدران الرقيقة العديد من الانحناءات المتكررة. راتنجات SLA المرنة والراتنجات الصلبة مرنة أيضًا، ولكنها تميل إلى التشقق بعد الانحناء المتكرر. لا تزال مقاومة التعب لديهم غير قادرة على مطابقة خيوط FDM عالية المتانة. إذا كنت بحاجة إلى جزء وظيفي ينحني كثيرًا، فإن اختيار طباعة FDM بمادة مرنة أو نايلون رقيق الجدران هو الأكثر ملاءمة.
