هذا الدليل مخصص لجميع الشركات التي تقوم بتطوير المنتجات المادية. يساعدك على الاختيار بين الصب الفراغي والقولبة بالحقن في الوقت المناسب.
واستنادًا إلى خبرتنا في العمل مع فرق المنتجات، فإن الفرق الحقيقي بين هاتين العمليتين لا يكمن في التكنولوجيا نفسها. إنه في التوقيت.
يمكن أن ينتج الصب الفراغي والقولبة بالحقن أجزاء متشابهة جدًا. لكن الصب الفراغي يساعدك على التحقق مما إذا كان المنتج قابلاً للتطبيق بالفعل. يساعدك قولبة الحقن على زيادة الإنتاج بمجرد التأكد من نجاحه.
عامل | صب الفراغ | صب الحقن |
مادة العفن | سيليكون | الصلب أو الألومنيوم |
حجم الطلب النموذجي | 10 إلى 500 قطعة | 500 إلى آلاف الأجزاء |
تكلفة الأدوات | قليل | عالي |
مهلة للجزء الأول | أيام | أسابيع |
عمر العفن | حوالي 15 إلى 25 قطعة | عشرات الآلاف من الدورات |
أفضل ملاءمة | النماذج الأولية، والاختبار، ودفعات صغيرة | إنتاج متسلسل |
عامل | صب الفراغ | صب الحقن |

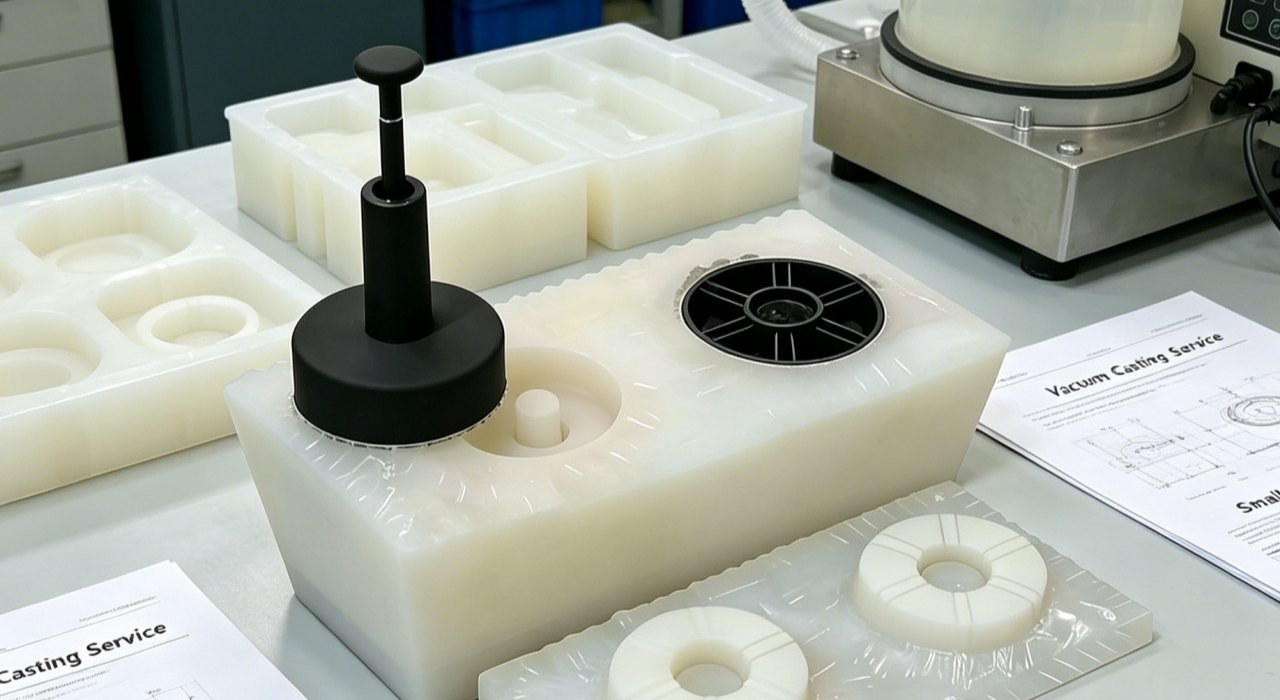

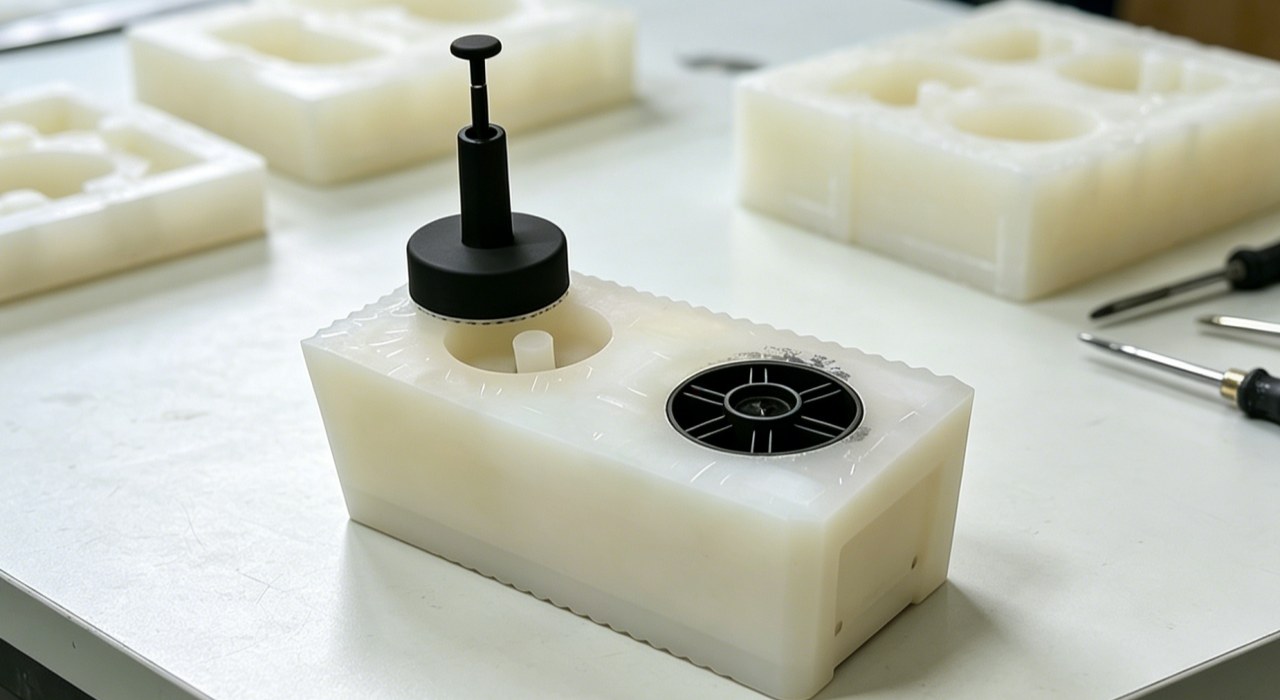

يبدأ صب الفراغ بصنع نمط رئيسي. عادةً ما يتم تصنيع النمط الرئيسي عن طريق الطباعة ثلاثية الأبعاد أو التصنيع باستخدام الحاسب الآلي. ومن ثم يمكنك استخدامه لإنشاء قالب السيليكون. يمكن لهذا القالب أن يحاكي الأجزاء التي تبدو وتشعر وتعمل بالقرب من الأجزاء المصبوبة بالحقن. خصائص المواد قابلة للمقارنة. الانتهاء من السطح جيد. تناسب التجميع دقيق. لكنك لا تدفع مقابل أدوات قوالب الإنتاج.
عندما لا تكون مستعدًا للاستثمار في قوالب الصلب بعد، فهذا يتيح لك إنتاج نماذج أولية وظيفية ومنتجات منخفضة الحجم. يمكنك تجنب التكلفة الأولية المرتفعة لأدوات قوالب الحقن. يمكن بالفعل تسليم الأجزاء التي تحصل عليها إلى العملاء، أو استخدامها في الاختبارات الميدانية، أو استخدامها في الاختبارات الميكانيكية. يعد الصب الفراغي مثاليًا للمواقف التالية:
ترتكب العديد من الشركات نفس الخطأ في مرحلة التطوير المبكرة. لتوفير الوقت، انتقلوا مباشرة من النماذج الأولية المطبوعة ثلاثية الأبعاد إلى قوالب الحقن. في الواقع، تحتاج تصميمات المنتجات دائمًا إلى تغييرات بعد اختبارها على أرض الواقع. قد تأتي هذه التغييرات من مشكلات الملاءمة أو مشاكل القوة أو تعليقات المستخدمين المبكرة.
النهج الأكثر موثوقية هو إجراء اختبار النموذج الأولي أولاً، ثم تحسين التصميم، ثم التحقق من الحجم المنخفض، ثم الانتقال إلى الإنتاج الضخم. يمكن أن يكون الصب الفراغي بمثابة الجسر بين النماذج الأولية وقولبة الحقن. قبل أن تنفق أموالاً طائلة على قوالب باهظة الثمن ويصعب تعديلها، يمكنك أولاً اختبار مجموعة من الأجزاء الشبيهة بالإنتاج، أو حتى إجراء مبيعات تجريبية.

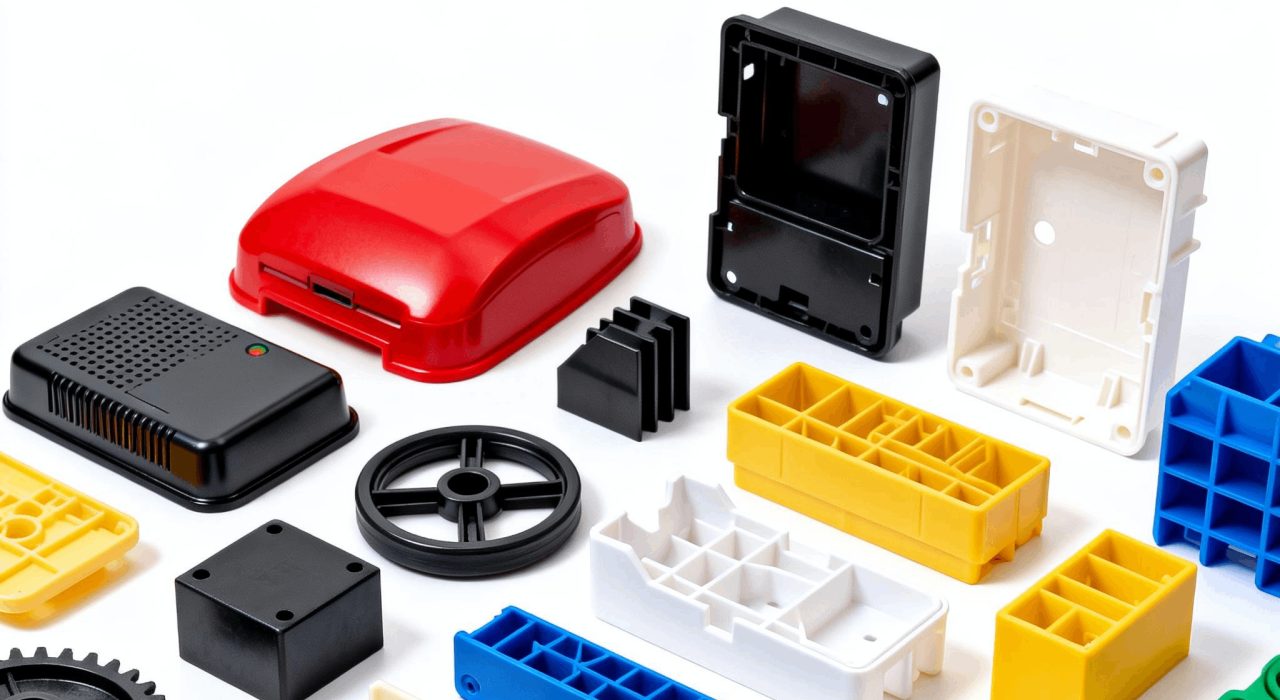

يقوم قولبة الحقن بحقن البلاستيك المنصهر تحت ضغط عالٍ في قالب من الفولاذ أو الألومنيوم. بمجرد تصنيع القالب، يمكنه إنتاج آلاف أو حتى ملايين الأجزاء المتطابقة تقريبًا بتكلفة وحدة منخفضة جدًا.
هذه الميزة الاقتصادية تدوم فقط عندما يكون حجم الإنتاج مرتفعًا بما يكفي لنشر استثمار القالب على عدد كبير من الأجزاء. عادةً ما يكون القولبة بالحقن هي الأفضل من أجل:
إذا كان منتجك يناسب إحدى هذه الفئات ومن غير المرجح أن يتغير التصميم، فإن القولبة بالحقن هي الخيار الصحيح على المدى الطويل.
يعتبر القولبة بالحقن عملية قوية، ولكنها تتطلب الثقة الكاملة في التصميم. بمجرد تشكيل القالب الفولاذي، تكون التعديلات بطيئة ومكلفة. قد يتطلب إجراء تعديل بسيط على سمك الجدار أو ميزة التثبيت السريع إعادة صياغة القالب، وليس مجرد تعديل الجزء.
يؤدي تخطي التحقق والقفز مباشرة إلى القولبة بالحقن إلى سلسلة من التكاليف الإضافية في المستقبل. على سبيل المثال:
إذا لم يتم التحقق من التصميم الأساسي بشكل كامل، فيمكن أن يصبح قالب الحقن عبئًا بسرعة.
أول انقسام حقيقي بين الصب الفراغي والقولبة بالحقن يكمن في القالب. عادةً ما يكلف قالب السيليكون المخصص للصب الفراغي جزءًا صغيرًا من سعر قالب الإنتاج. ويمكن بناؤه في كثير من الأحيان في غضون أيام. عندما لا يزال تصميمك يحتوي على أسئلة مفتوحة، فإن الصب بالفراغ هو الخيار الأكثر أمانًا.
يتطلب قالب حقن الفولاذ أو قالب الألومنيوم استثمارًا مقدمًا ضخمًا. كما يتطلب أيضًا وقتًا لتصميم القالب وتصنيعه واختباره قبل ظهور الجزء الجيد الأول. يكون هذا الاستثمار منطقيًا فقط عندما يكون حجم إنتاجك مرتفعًا بما يكفي لتوزيع التكلفة على أجزاء كثيرة.
يقارن العديد من المشترين هاتين العمليتين على أساس سعر الوحدة فقط، ولكن التكلفة الإجمالية للمشروع أكثر أهمية بكثير من سعر الأجزاء الفردية.
تكلفة الأجزاء المقولبة بالحقن منخفضة، لكن تكلفة القالب الأولية مرتفعة نسبيًا. في المقابل، إعادة صب الفراغ لها الوضع المعاكس. تكلفة الجزء الواحد أعلى، ولكن بما أنه ليست هناك حاجة لدفع ثمن القالب الفولاذي، فإن تكلفة بدء التشغيل تكون أقل بكثير.
إذا كانت دفعة الإنتاج تتراوح بين 50 و500 قطعة، مع الأخذ في الاعتبار القوالب والمخزون والمخاطر بشكل شامل بدلاً من التركيز فقط على سعر الوحدة، فإن إعادة التشكيل بالفراغ غالبًا ما تكون أكثر فعالية من حيث التكلفة.
تعد السرعة أحد أكبر الأسباب التي تجعل فرق المنتج تختار الصب الفراغي أثناء مرحلة التطوير. يساعدك على التحرك بسرعة خلال سير العمل:
بدون تصميم القالب ومراحل التصنيع، غالبًا ما يستغرق الانتقال من ملف ثلاثي الأبعاد إلى الدفعة الأولى من الأجزاء القريبة من الإنتاج بضعة أيام فقط. يتيح لك ذلك اختبار السوق بشكل أسرع، والحصول على تعليقات العملاء بشكل أسرع، وإكمال تكرارات التصميم بشكل أسرع، قبل أن تستثمر في قالب فولاذي.
قبل بدء الإنتاج، يحتاج قولبة الحقن إلى فترة إعداد أطول. يجب تأكيد تصميم القالب أولاً. ثم يتم تشكيل القالب نفسه. بعد ذلك، يتم إجراء التشغيل التجريبي على الجهاز. يتم أخذ العينات الأولى وهناك حاجة إلى التعديلات. كل مرحلة تستغرق الوقت الحقيقي. إذا تم العثور على مشاكل لاحقًا، فقد تضطر إلى الرجوع خطوة إلى الوراء.
بمجرد الانتهاء من التصميم الخاص بك حقًا ولم يعد يتغير كثيرًا، يعد القولبة بالحقن خيارًا جيدًا. ولكن إذا كنت لا تزال تكرر المنتج بشكل متكرر، فإن المهلة الطويلة ستؤدي ببساطة إلى إعاقة وتيرتك.
في المرحلة المبكرة من دورة حياة المنتج، غالبًا ما يكون الصب الفراغي هو الاختيار الصحيح. فكر في الأمر بجدية إذا كان ما يلي يصف وضعك الحالي:
بمجرد أن يمر منتجك بمرحلة الاختبار، يصبح القولبة بالحقن هي الاختيار الأكثر ملاءمة. من المنطقي الاستثمار في قولبة الحقن عندما تكون الشروط التالية صحيحة:
هذا هو واحد من الأخطاء الأكثر شيوعا. غالبًا ما تنتقل بعض الشركات الناشئة التي تتوق إلى الإطلاق وترغب في القفز مباشرة إلى الإنتاج الضخم إلى القولبة بالحقن قبل أن يصبح المنتج جاهزًا حقًا.
في هذه المرحلة، لم يتم التحقق من صحة المنتج بشكل كامل. ردود فعل المستخدم محدودة. ربما لا يزال التصميم بحاجة إلى تحسينات. إذا تم العثور على التغييرات فقط بعد تشكيل القالب، فستكون تكاليف التعديل مرتفعة. في بعض الأحيان تتجاوز تكلفة القالب الأصلي.
تستمر بعض الشركات في استخدام الصب الفراغي بعد فترة طويلة من نمو احتياجاتها الإنتاجية. هذا ليس من غير المألوف. ظلت أحجام طلباتهم مستقرة منذ فترة طويلة على دفعات تصل إلى عدة آلاف. الأوامر المتكررة تأتي واحدة تلو الأخرى. ومع ذلك، تستمر الشركة في تقديم طلبات الصب الفراغي وتأخير التحول إلى القولبة بالحقن.
وعند هذه النقطة، تنعكس التكاليف تماما. لا يمكن أن ينخفض سعر القطعة الواحدة. يتم استهلاك الكثير من الوقت أيضًا. بشكل تراكمي، قد يكون إجمالي الأموال التي تم إنفاقها على الصب الفراغي قد تجاوز تكلفة صنع قالب فولاذي لفترة طويلة. إذا تم التحقق من حجم الإنتاج الخاص بك، فإن التحول إلى قولبة الحقن في هذا الوقت هو في الواقع الخيار الأكثر عملية.
غالبًا ما يكون اختيار المواد مجالًا آخر يمكن أن يسبب مشاكل. ليس كل جزء لديه نفس متطلبات أداء المواد. يجب أن تتوافق مادة الصب التي تختارها مع الوظيفة التي يحتاج الجزء إلى أدائها.
إذا كنت لا تزال تتحقق من تصميمك، فإن الصب الفراغي يمنحك الأجزاء التي يمكنك اختبارها في ظل ظروف العمل الحقيقية. يمكنك تجنب مخاطر تعديل القوالب الفولاذية. إذا تم الانتهاء من التصميم الخاص بك وكان حجم الإنتاج يتزايد بشكل مطرد، فإن القولبة بالحقن توفر لك أقل تكلفة في الإنتاج الضخم.
في Xunjie، نحن نجمع بين الطباعة ثلاثية الأبعاد والصب الفراغي لمساعدتك على الانتقال من المفهوم إلى السوق. نحن نساعدك على تجنب التكاليف أو التأخير غير الضروري. إذا لم تكن متأكدًا من العملية التي تناسب مشروعك، فلا تتردد في التحدث مع فريقنا في أي وقت.
1 、 هل يمكنني استخدام الجزء المطبوع ثلاثي الأبعاد مباشرة كنموذج رئيسي لقولبة السيليكون؟ أو هل يجب علي استخدام نمط رئيسي مُشكَّل باستخدام الحاسب الآلي؟
قطعاً. الأجزاء المطبوعة SLA لها سطح أملس نسبيًا. الصنفرة البسيطة تجعلها جاهزة للاستخدام المباشر. الأجزاء المطبوعة FDM لها خطوط طبقات ثقيلة. تحتاج إلى وضع مادة حشو ورمل ورش طبقة شفافة للحصول على سطح أملس. خلاف ذلك، سيقوم السيليكون بنسخ جميع القوام. يحدد سطح النموذج الرئيسي مظهر جميع الأجزاء المصبوبة. يعد استخدام الطباعة ثلاثية الأبعاد للنمط الرئيسي أسرع وأرخص من التصنيع باستخدام الحاسب الآلي. أنه يوفر المزيد من التكلفة.
2 、 هل يمكنني استخدام جزء مطبوع ثلاثي الأبعاد مباشرة كنموذج رئيسي لصنع قالب السيليكون؟ أو هل يجب علي استخدام سيد تشكيله باستخدام الحاسب الآلي؟
قطعاً. الأجزاء المطبوعة SLA لها سطح أملس نسبيًا. يمكنك استخدامها مباشرة بعد الصنفرة البسيطة. الأجزاء المطبوعة FDM لها خطوط طبقات ثقيلة. إنهم بحاجة إلى الحشو والصنفرة وطبقة شفافة لإنشاء سطح أملس. خلاف ذلك، سيقوم السيليكون بنسخ جميع القوام. يحدد سطح النموذج الرئيسي مظهر جميع الأجزاء المصبوبة. يعد استخدام الطباعة ثلاثية الأبعاد للنمط الرئيسي أسرع وأرخص من التصنيع باستخدام الحاسب الآلي. إلى جانب الصب الفراغي، فإنه يسمح لك بالتحقق بسرعة من منتجك.
3 、 هناك دائمًا فقاعات صغيرة في أجزاء الزهر المفرغة. هل هذا أمر لا مفر منه؟ وهل يؤثر بشكل كبير على القوة والمظهر؟
يمكن نظريًا أن يؤدي التحريك والصب تحت الفراغ إلى إزالة معظم الهواء. لكن فقاعات صغيرة جدًا تبقى أحيانًا في الزوايا والأخاديد العميقة. يكون هذا أكثر وضوحًا في الأجزاء الشفافة والأجزاء ذات الجدران السميكة. بالنسبة للفحوصات الوظيفية العامة، يكون التأثير صغيرًا. ولكن إذا وُضعت الفقاعة مباشرة على مقطع عرضي حامل أو على سطح مانع للتسرب، فسوف تنخفض قوتها. لا يمكن للأجزاء المصبوبة بالفراغ أن تتطابق مع كثافة الأجزاء المصبوبة بالحقن. يستخدم صب الحقن تعبئة الضغط العالي. لكنها جيدة بما فيه الكفاية لمعظم الحالات. يمكنك تحديد الأسطح التي تنتمي إلى فئة أسطح المظهر مسبقًا، ودفع الفقاعات إلى المناطق غير الحرجة.
4. عند التبديل من الصب الفراغي إلى القولبة بالحقن، هل سيتغير وزن الجزء؟ كيف يمكنك تقدير وزن جهاز محمول حساس للوزن؟
سوف يتغير. يمكن أن يصل فرق الكثافة بين مادة البولي يوريثين والمواد البلاستيكية المنتجة إلى 10٪ أو أكثر. في نفس الحجم، عادة ما تكون أجزاء البولي يوريثين أثقل قليلاً. لتطوير المنتجات الحساسة للوزن مثل الأجهزة المحمولة والطائرات بدون طيار، يجب عليك استخدام برنامج ثلاثي الأبعاد لحساب الوزن المستهدف بناءً على كثافة مواد الإنتاج. يجب أن يكرر النموذج الأولي المصبوب بالفراغ هذا الوزن أولاً.
5. هل الفرق في نفاذية الضوء كبير بين الأجزاء الشفافة المصنوعة عن طريق الصب الفراغي وتلك المصنوعة عن طريق القولبة بالحقن؟ هل يمكن استخدامها كعدسات؟
يمكن أن تبدو مادة البولي يوريثين الشفافة واضحة جدًا للعين المجردة. لكن فقاعات صغيرة جدًا تتشكل بسهولة في الداخل. تحت الضوء القوي سيكون هناك القليل من الشعور بالضباب. إن نفاذية الضوء أقل قليلاً من PC أو PMMA من فئة الحقن والقولبة. كما أن صلابة سطحه تكون على الجانب الناعم. خدش الظفر سوف يترك علامة. إنه كافٍ تمامًا لأغطية ضوء المؤشر وعلب نقل الضوء. ولكن إذا كنت تريد عدسة بصرية حقيقية، فيجب عليك اختيار القولبة بالحقن.
