الطباعة ثلاثية الأبعاد تغير كل ذلك. يستغرق الانتقال من ملف CAD إلى الجزء المادي بضعة أيام فقط. لا قوالب، لا تكاليف الأدوات. تتناول هذه المقالة المكان المناسب للطباعة ثلاثية الأبعاد في تصنيع الروبوتات وكيفية اختيار العملية المناسبة للأجزاء الخاصة بك.
تتطور تكنولوجيا الروبوتات بسرعة كبيرة. يجب أن يواكب جهازك أجهزة الاستشعار الجديدة وتحديثات البرامج ومتطلبات العملاء المتغيرة. عندما يتم إعاقة الأجزاء بسبب عمليات الإنتاج البطيئة والمكلفة، فإن ذلك يؤدي إلى إبطاء تقدمك الإجمالي. ولهذا السبب تتمتع الطباعة ثلاثية الأبعاد بمزايا فريدة في تطوير الروبوتات والأتمتة.

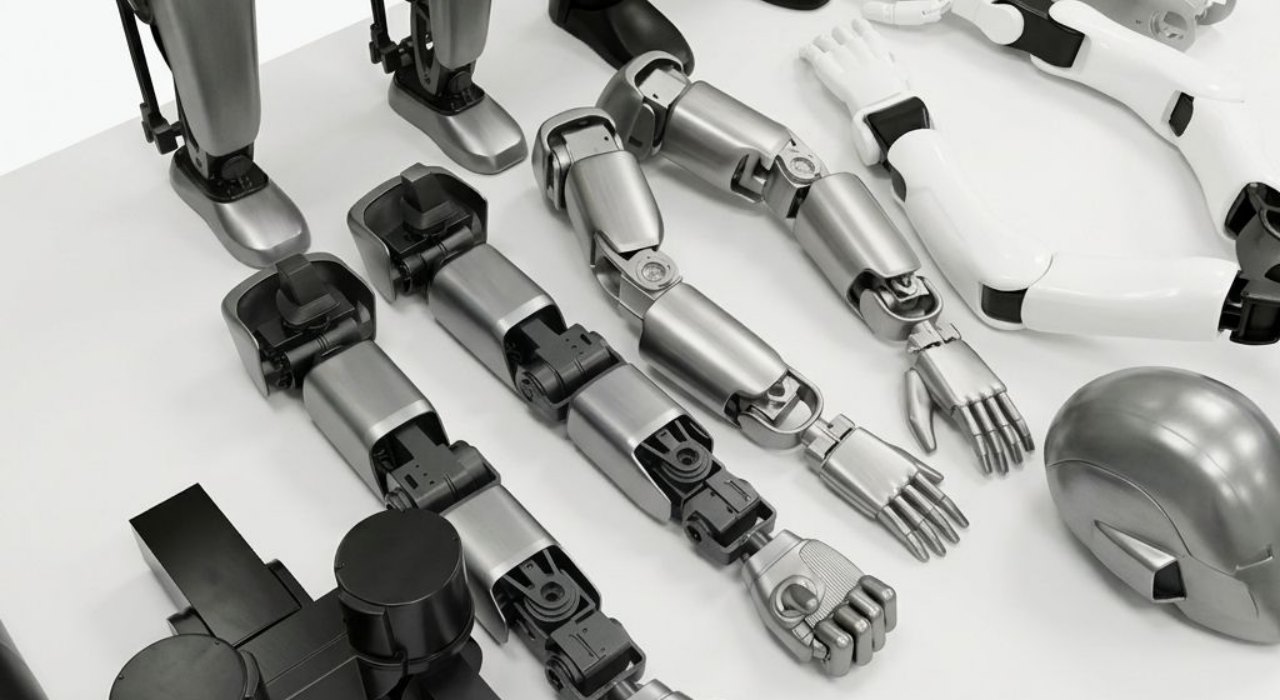

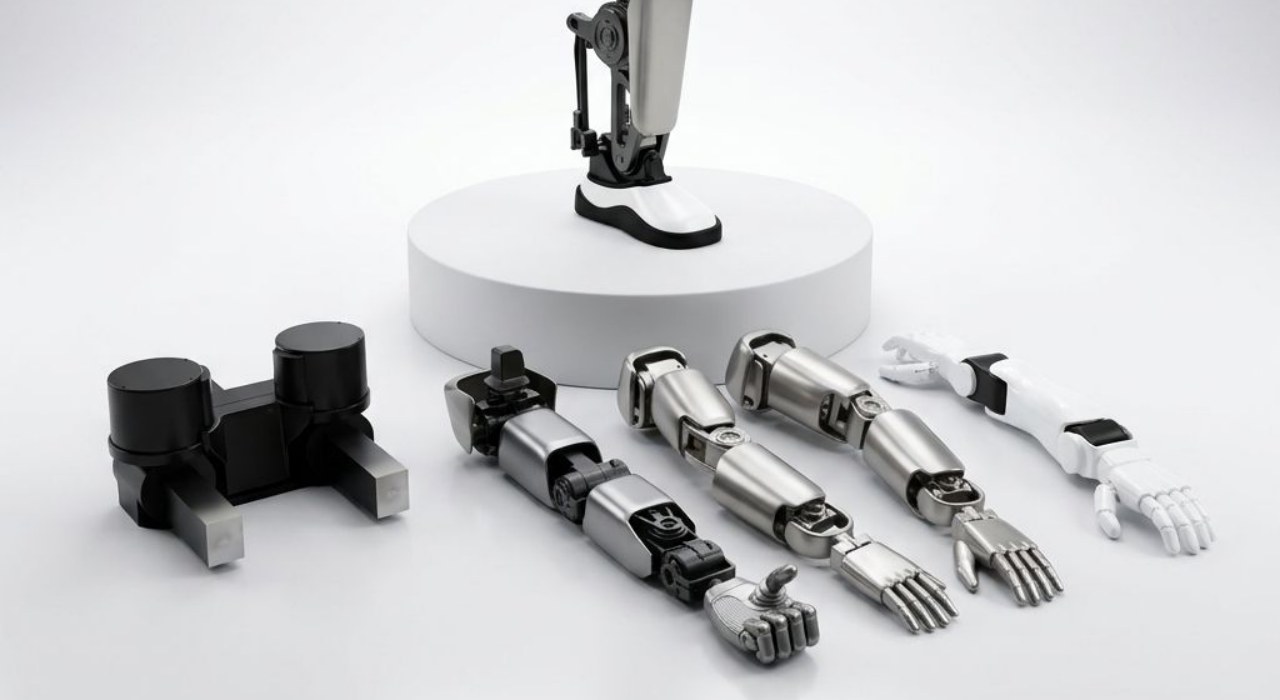

يمر كل روبوت بالعشرات من تكرارات التصميم قبل النشر الفعلي. تحتاج أجزاء مثل هياكل الذراع، وهندسة المقبض، وأقواس الاستشعار، والأغطية الواقية إلى اختبار متكرر. يجب أن يتم إصدار كل إصدار بسرعة والتحقق منه بسرعة.
ويكافح التصنيع التقليدي مع هذه الوتيرة. تعمل الآلات باستخدام الحاسب الآلي، ولكن التكلفة مرتفعة، ومن الصعب تغيير الأجزاء بمجرد تصنيعها. يعتبر قولبة الحقن أقل مرونة. كل تغيير في التصميم يحتاج إلى قالب جديد. تخسر أسابيع وعشرات الآلاف من تكاليف العفن قبل أن يبدأ الاختبار.
الطباعة ثلاثية الأبعاد تحل هذه المشكلة. يمكنك تحويل ملف CAD الخاص بك إلى نموذج أولي عملي خلال يوم أو يومين. من الفكرة إلى الجزء المادي، بدون تكاليف العفن على الإطلاق. عندما يحتاج التصميم إلى تعديل، ما عليك سوى تحديث الملف والطباعة مرة أخرى.
في تصنيع السلع الاستهلاكية، غالبًا ما يتم إنتاج جزء واحد بملايين الوحدات. صناعة الروبوتات مختلفة تمامًا. معظم أجزاء الروبوت صغيرة الحجم ومعقدة للغاية ومخصصة بشكل كبير.
فكر في الأجزاء التي تجعل كل روبوت فريدًا:
كميات هذه الأجزاء لا تكفي أبدًا لتغطية تكلفة القوالب أو الأدوات المخصصة. باستخدام الطباعة ثلاثية الأبعاد، يمكنك إنشاء هذه المكونات المخصصة مباشرةً من ملفات CAD. لا يوجد حد أدنى لكمية الطلب، ولا توجد تكلفة إضافية للأدوات التي تستخدمها مرة واحدة فقط.

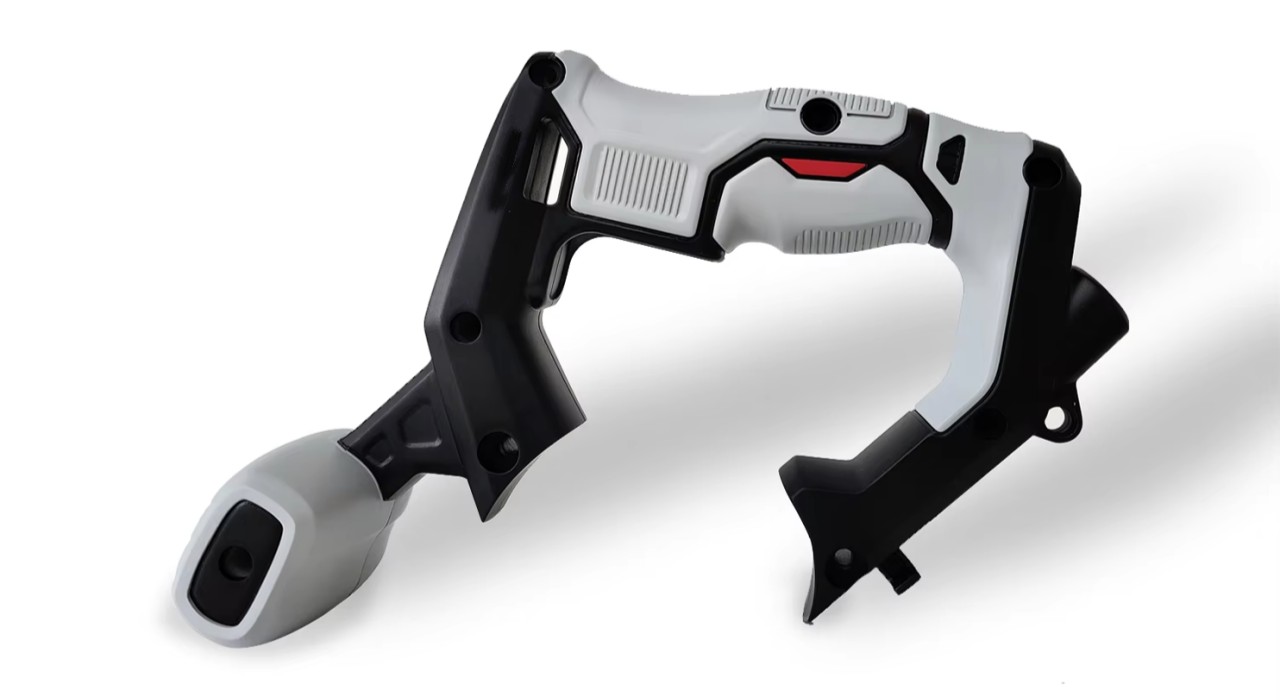

أدوات نهاية الذراع (EOAT) هي المكان الذي تحقق فيه الطباعة ثلاثية الأبعاد أكبر قيمة في مجال الروبوتات. تستفيد القابضات المستخدمة في أنظمة الانتقاء والمكان وأتمتة التجميع وخطوط التعبئة والتغليف من التصميم خفيف الوزن للطباعة ثلاثية الأبعاد والهياكل الداخلية المعقدة وإمكانية التخصيص السريع.
عند تصميم القابضون، القوة وحدها ليست كافية. الوزن أمر بالغ الأهمية بنفس القدر. تعني القابضات الأخف أوقات دورات أسرع وعبء أقل على ذراع الروبوت. لا يمكن أيضًا تجاهل دقة الإمساك وإمكانية الاستبدال بأطراف الأصابع، خاصة عند التعامل مع الأجزاء الهشة أو غير المنتظمة.
يمكن لهذه المواد إنتاج مقابض خفيفة الوزن قادرة على التعامل مع أوقات الدورات عالية السرعة. يمكنهم أيضًا تحمل الظروف القاسية لاستخدام الإنتاج اليومي.

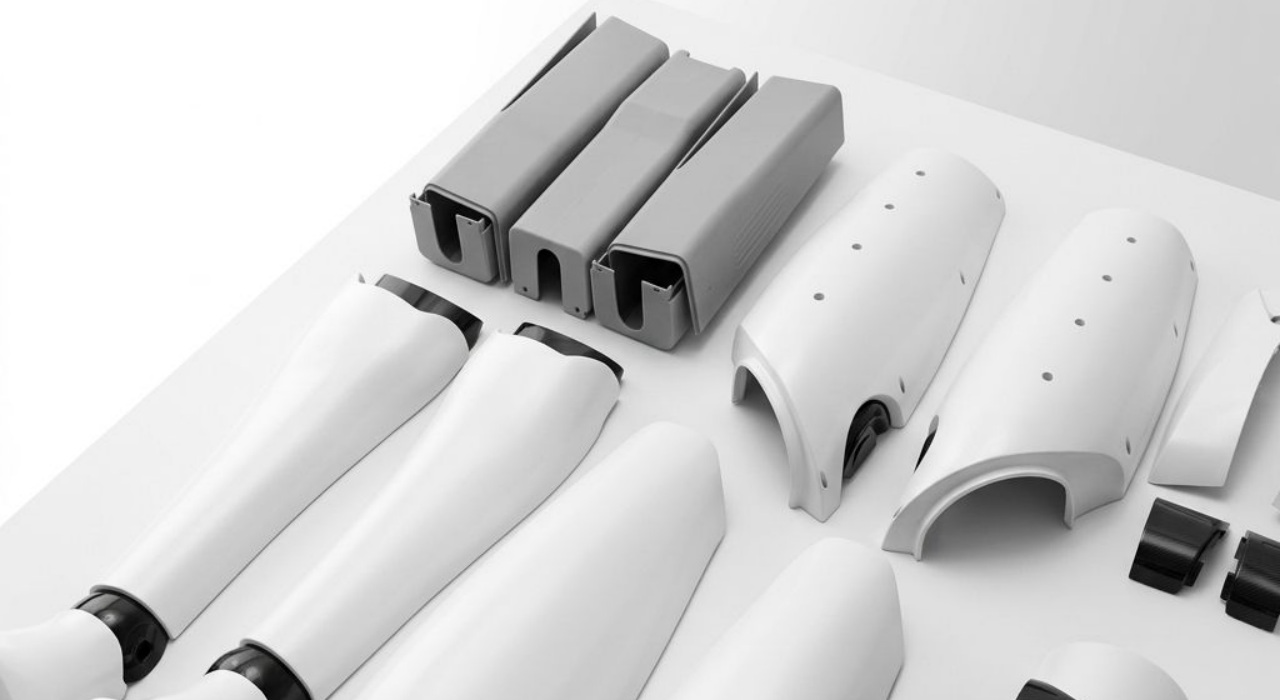

تحمي العلب والأغطية الكابلات والمحركات والمكونات الإلكترونية الموجودة داخل الروبوتات. إنها تمنع الغبار وتمنع التأثيرات وتقلل من التآكل اليومي. سواء كان روبوتًا تعاونيًا، أو ذراعًا روبوتية صناعية، أو روبوتًا متنقلًا مستقلاً يتحرك عبر مستودع مزدحم، فإن طبقة الحماية هذه ضرورية.
تتمتع الطباعة ثلاثية الأبعاد بمزايا واضحة لهذه الأجزاء لأن كل منصة روبوت لها شكلها الفريد. يمكنك الحصول على أغلفة مخصصة تتوافق تمامًا مع جسم الآلة، ويتم إنتاجها بكميات صغيرة دون تحمل تكلفة قوالب الحقن. يتم تقليل الوزن بينما تظل الحماية الداخلية في مكانها بالكامل.
إذا قمت بتشغيل خط إنتاج، فأنت تعرف مدى أهمية التركيبات وأدوات الرقص في الإنتاج. تحتاج تركيبات التجميع وأدوات الفحص وأدوات تحديد المواقع إلى تثبيت قطع العمل بدقة. وغالبًا ما لا يمكن مواكبة المهلة الزمنية اللازمة لتصنيع المعادن.
الأدوات المطبوعة ثلاثية الأبعاد تغير هذا الوضع. إنها تكلف أقل من التركيبات المعدنية المشكلة آليًا وتقدم أسرع. عندما تتغير العملية، يمكنك تعديلها على الفور. إذا كانت التركيبة تحتاج إلى نقطة تثبيت جديدة أو مواضع ثقب مختلفة، فإننا نقوم فقط بتحديث الملف وطباعة واحدة أخرى. لا حاجة لإعادة جزء الألومنيوم إلى ماكينة CNC.
تحمل الروبوتات الحديثة المزيد والمزيد من أجهزة الاستشعار. يحتاج كل مستشعر إلى شريحة مناسبة بدقة. يجب أن تتطابق حوامل الكاميرا وحوامل LiDAR ومبيتات صندوق التحكم مع تخطيط الأجهزة الفعلي ومسارات توجيه الكابلات.

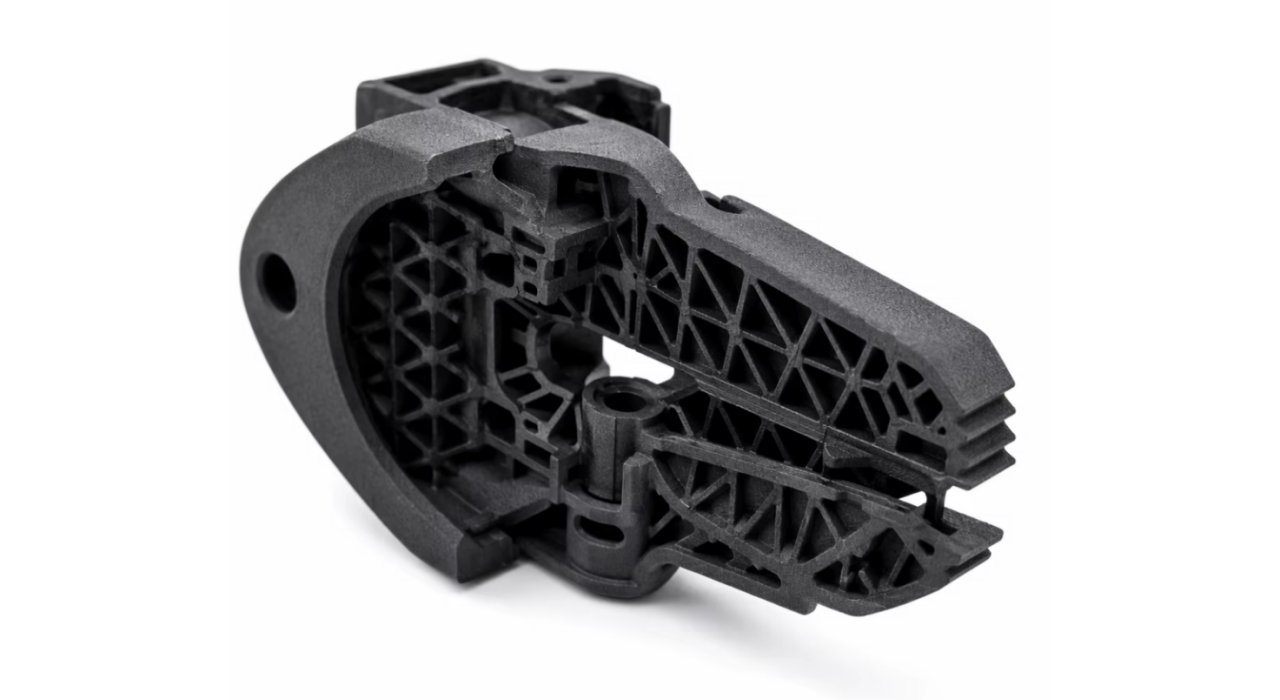

تتيح لنا الطباعة ثلاثية الأبعاد تصنيع أجزاء ذات هياكل داخلية معقدة. غالبًا ما يكون من الصعب تحقيق هذه الهياكل باستخدام الآلات التقليدية. وفي الوقت نفسه، يحافظ على الوزن الخفيف الإجمالي. يتم إعداد كل بُعد مسبقًا في ملف CAD. يمكن وضع أقواس الاستشعار في مكانها الصحيح أثناء التثبيت. لا تحتاج إلى حشوات أو تعديلات يدوية على خط التجميع.
ليست كل عمليات الطباعة ثلاثية الأبعاد تناسب جميع أجزاء الروبوت. نقارن أدناه بين التقنيات السائدة ونرى الدور الذي يمكن أن يلعبه كل منها في إنتاج الروبوتات.

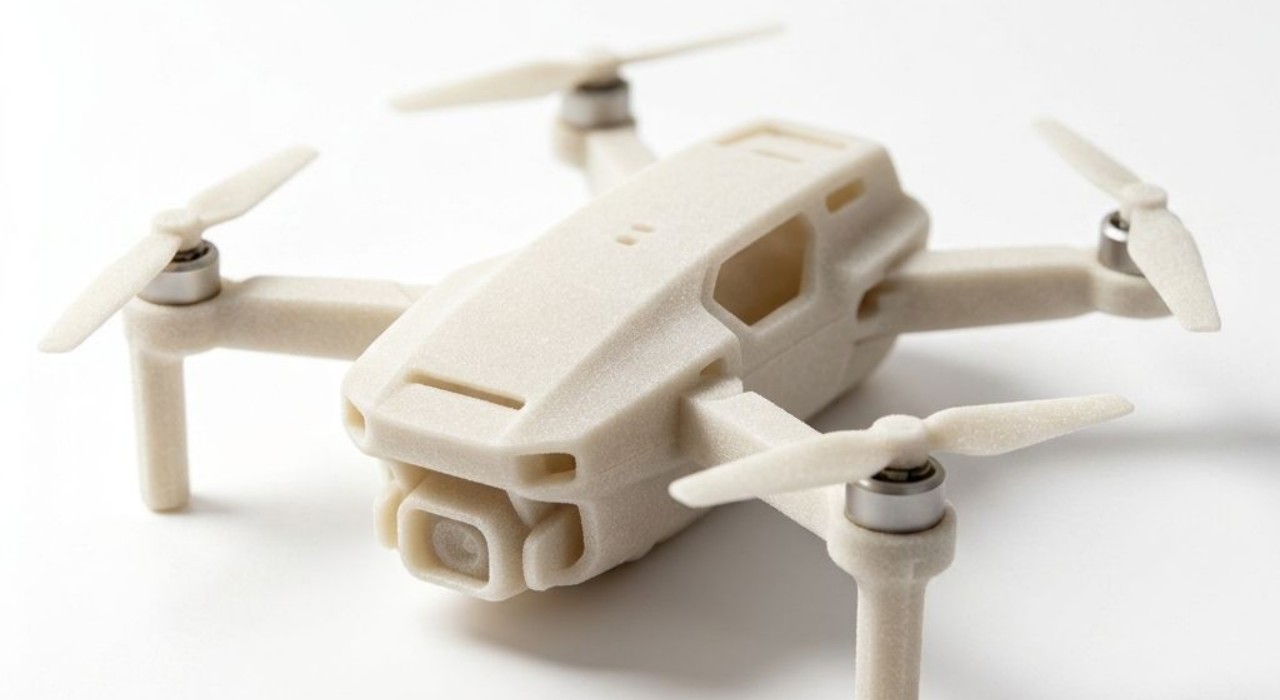

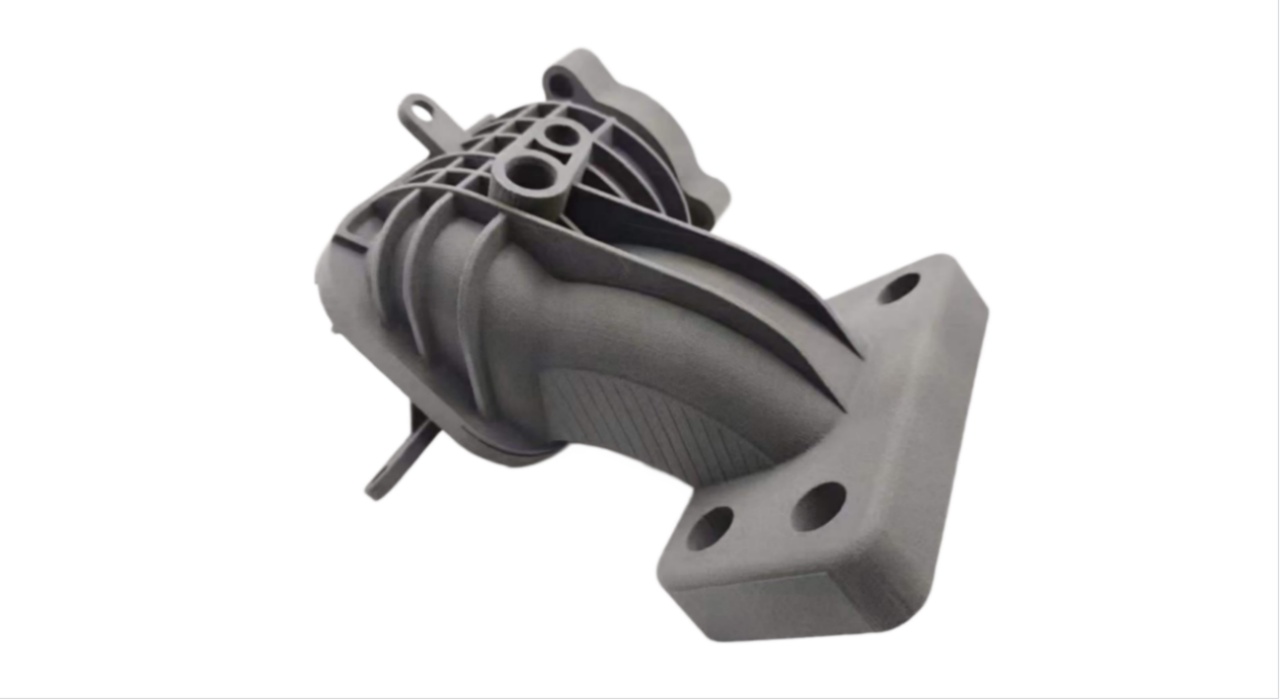

Multi Jet Fusion (MJF) هي العملية التي نتبعها لطباعة أجزاء الروبوت التي تحتاج إلى التعامل مع ظروف العمل الحقيقية. تطبع أجزاء النايلون HP PA12 بقوة عالية ومتانة طويلة الأمد. الخواص الميكانيكية متناحية الخواص، مما يعني أنها تؤدي أداءً جيدًا في كل محور، وليس محورًا واحدًا فقط.
تتمتع MJF أيضًا بميزة واضحة في الإنتاج الموسع. هذا مهم للغاية عندما تحتاج إلى أجزاء متطابقة متعددة. نستخدمها لصنع قابضات الروبوت والأجزاء الميكانيكية وأجزاء الاستخدام النهائي جاهزة للإنتاج. في هذه التطبيقات، يعد اتساق الجودة داخل الدفعة أمرًا بالغ الأهمية مثل قوة كل جزء على حدة.
عندما تكون الدقة والتشطيب السطحي أكثر أهمية من القوة الميكانيكية البحتة، فغالبًا ما تكون الطباعة الحجرية المجسمة SLA هي الأفضل. إنه يعمل بشكل جيد مع نماذج المظهر الأولية والأجزاء الصغيرة الدقيقة ونماذج إثبات المفهوم المبكرة. فهو يتيح للعملاء أو صناع القرار رؤية شيء قريب من النتيجة النهائية وإبداء الرأي.
تتميز مطبوعات SLA بأسطح ناعمة وتفاصيل دقيقة. وهذا يسهل عليك اكتشاف مشكلات التصميم قبل الإنتاج. كما أن دقة أبعادها عالية جدًا، بحيث يمكن للأجزاء الصغيرة أن تتلاءم معًا بدقة كما هو متوقع.
يعمل تلبيد الليزر الانتقائي (SLS) بشكل جيد مع النماذج الأولية الوظيفية والأجزاء خفيفة الوزن ذات الأشكال الهندسية المعقدة. أثناء الطباعة، يدعم المسحوق المحيط الجزء بشكل طبيعي. لذلك لا يحتاج SLS إلى هياكل دعم إضافية. وهذا يمنحها مستوى من حرية التصميم لا يمكن أن تضاهيه العمليات الأخرى.
هذه الميزة تجعل SLS مناسبًا بشكل خاص للأجزاء المخصصة ذات القنوات الداخلية أو الجدران الرقيقة أو الميزات المتشابكة. في تصميم الروبوت، مثل هذه الهياكل شائعة جدًا. الهدف هو تقليل الوزن قدر الإمكان دون التضحية بالقوة.

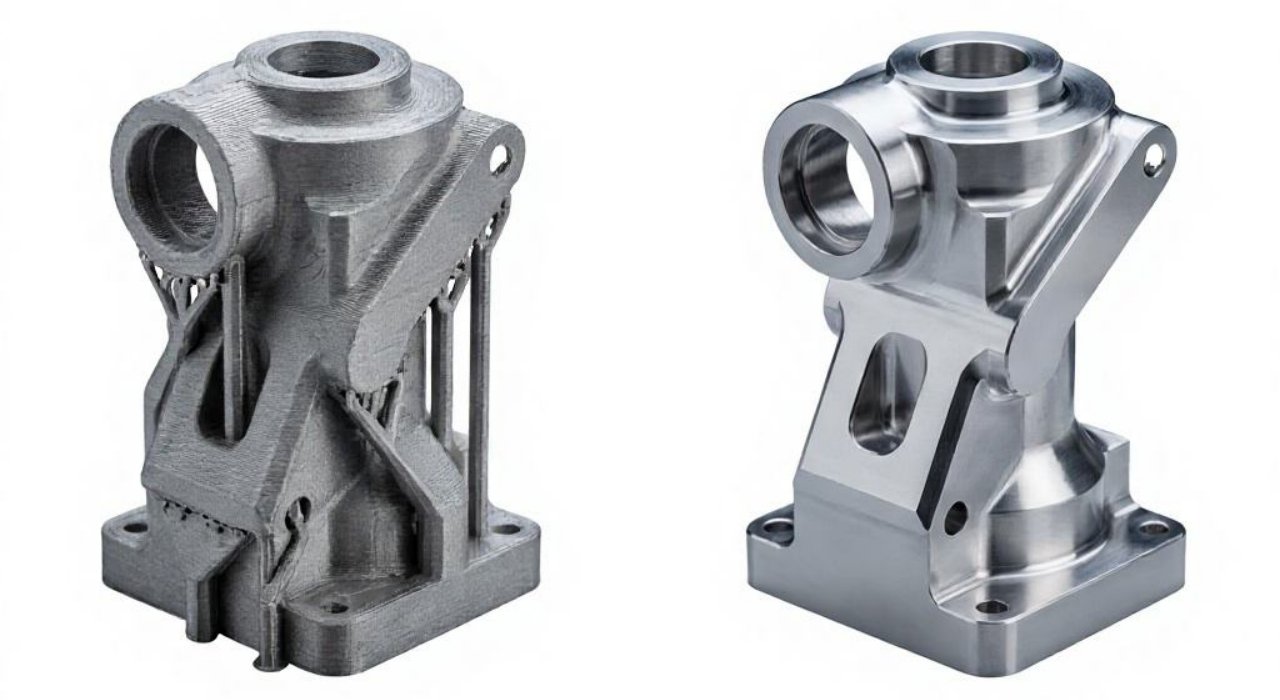

عندما يواجه أحد المكونات أحمالًا ميكانيكية عالية، أو درجات حرارة شديدة، أو معايير أداء صارمة، تصبح الطباعة المعدنية ثلاثية الأبعاد هي التقنية المناسبة. وهو شائع في الروبوتات الفضائية والروبوتات الصناعية الثقيلة ومعدات التشغيل الآلي التي تعمل في بيئات قاسية.
تعد سبائك الألومنيوم والفولاذ المقاوم للصدأ وسبائك التيتانيوم هي المعادن الثلاثة الأكثر استخدامًا على نطاق واسع في الطباعة المعدنية ثلاثية الأبعاد. لكل منهم نقاط قوته الخاصة في القوة والوزن ومقاومة التآكل. أنها تناسب ظروف العمل المختلفة.
إلى جانب تأثيرها على الأجزاء الفردية، تعمل الطباعة ثلاثية الأبعاد أيضًا على تغيير الاقتصاد العام وإمكانيات التصميم لتصنيع الروبوتات.
يجب أن يتعامل تطوير منتجات الروبوت دائمًا مع التكلفة والوقت. قبل تنفيذ الحل فعليًا، غالبًا ما تجعلك طرق التصنيع التقليدية تدفع ثمن هذه التكاليف الخفية:
وتزيل الطباعة ثلاثية الأبعاد معظم هذه التكاليف. لا توجد قوالب للاستثمار فيها. فالتحويل بين الأجزاء المختلفة لا يحتاج إلى أي إعداد تقريبًا. يتم تقصير وقت الانتظار من التصميم إلى الجزء النهائي بشكل كبير. عندما تقوم بتطوير متغيرات متعددة للروبوت أو تكرار التصميم بشكل متكرر، فإن هذه التوفيرات سرعان ما تصبح كبيرة.
يعد الوزن أحد أهم العوامل التي تؤثر على أداء الروبوت. تمنحك الطباعة ثلاثية الأبعاد حرية التصميم التي لا يمكن للتصنيع التقليدي أن يضاهيها. فيما يلي بعض تقنيات التصميم خفيفة الوزن التي نستخدمها كثيرًا:
بالنسبة للروبوتات، تعني الأجزاء الأخف حركة أسرع، واستخدامًا أقل للطاقة، وكفاءة إجمالية أفضل. هذه ميزة حقيقية لأذرع الروبوتات عالية السرعة في الالتقاط والوضع.
لا تحتاج معظم مشاريع الروبوتات إلى آلاف الأجزاء المتماثلة. تعتبر كميات الطلب من 10 أو 50 أو 100 قطعة شائعة جدًا. وهذه الكمية تقع في وسط محرج للتصنيع التقليدي.
يعتبر القولبة بالحقن والصب بالقالب اقتصاديًا فقط بكميات كبيرة. في الإنتاج منخفض الحجم، تصبح غير اقتصادية لأن تكلفة القالب موزعة على أجزاء قليلة جدًا. الطباعة ثلاثية الأبعاد ليس لها حد أدنى لكمية الطلب. لقد تم تصنيعه خصيصًا لهذا النوع من الإنتاج منخفض الحجم والمخصص للغاية. يتيح لك الدفع فقط مقابل الأجزاء التي تحتاجها بالفعل.
الطباعة ثلاثية الأبعاد ليست مناسبة لكل جزء. إن فهم حدوده هو الخطوة الأولى لاستخدامه بشكل صحيح. فيما يلي المشكلات التي نوليها الاهتمام في مشاريع الروبوت وكيف يمكننا مساعدتك في تجنب الأخطاء الشائعة.
يعد اختيار المواد حسب السعر فقط أحد الأخطاء الأكثر شيوعًا في تصنيع الروبوتات. يأخذ الاختيار الصحيح في الاعتبار كيفية استخدام الجزء فعليًا. قبل الاختيار، فكر في هذه العوامل:
إن القابض الذي سيمر بآلاف الدورات يحتاج إلى نايلون PA12. يمكن للجزء المخصص لمراجعة المظهر فقط استخدام راتنج أرخص. إن المفتاح لجعل الأجزاء المطبوعة تعمل كما هو متوقع هو مطابقة المادة لبيئة العمل الحقيقية، وليس فقط مع شكل القطعة.
نوع الجزء | حالة العمل | المواد الموصى بها |
القابضون والأجزاء الحاملة | الإجهاد الميكانيكي المتكرر | نايلون PA12 |
نماذج المظهر والمفهوم | المراجعة المرئية فقط | الراتنج الهندسي |
مكونات عالية الحرارة أو عالية التحميل | درجة الحرارة الشديدة أو الإجهاد | المعادن (الألومنيوم والفولاذ المقاوم للصدأ والتيتانيوم) |
الأقواس الهيكلية والمساكن | حمل معتدل، أولوية خفيفة الوزن | مسحوق نايلون SLS |
التصميمات التي تعمل بشكل جيد في التصنيع باستخدام الحاسب الآلي أو القولبة بالحقن لا تنتقل دائمًا مباشرةً إلى الطباعة ثلاثية الأبعاد. يمكن أن يؤدي إجراء بعض التعديلات قبل إرسالها إلى الإنتاج إلى إحداث فرق كبير في جودة الجزء:

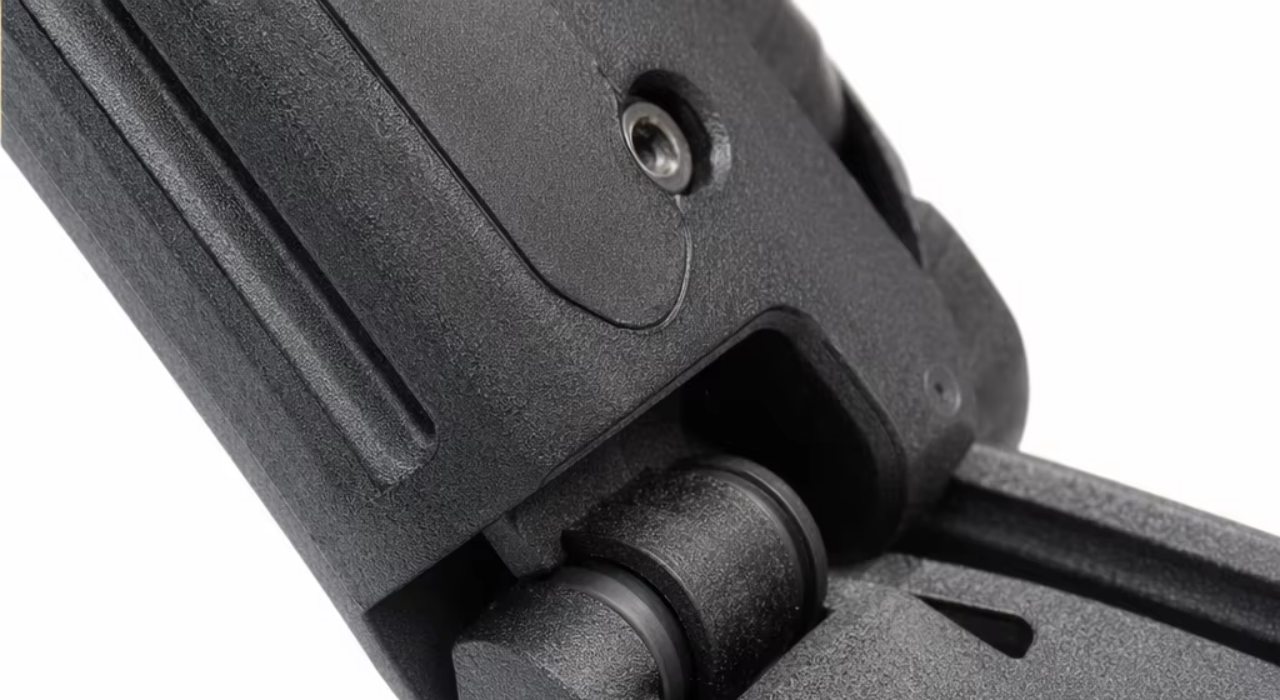

الأجزاء الجديدة من الطابعة ثلاثية الأبعاد ليست جاهزة دائمًا للاستخدام النهائي. وينطبق هذا بشكل خاص على الروبوتات الصناعية والتجارية، حيث يكون المظهر والمتانة مهمين. غالبًا ما تكون مرحلة ما بعد المعالجة جزءًا أساسيًا من عملية الإنتاج.
تعمل خطوات ما بعد المعالجة هذه على تحسين مظهر الأجزاء المرئية. إنها تعزز متانة الأجزاء التي تتعرض للتآكل. كما أنها تعزز الأداء الوظيفي، مثل تقليل الاحتكاك على الأسطح المتحركة أو إغلاق الأجزاء ضد الرطوبة.
تخدم Xunjie شركات الروبوتات والأتمتة لفترة طويلة. تغطي قدراتنا طباعة النايلون MJF وSLS، وراتنج الطباعة الحجرية المجسمة SLA، والطباعة المعدنية SLM، والبلاستيك FDM، والصب الفراغي، والتصنيع باستخدام الحاسب الآلي.
سواء كنت بحاجة إلى تسليم نموذج أولي في نفس اليوم أو إلى مورد موثوق به للإنتاج المستمر، يمكننا مساعدتك في اختيار العملية والمواد المناسبة لقطع الغيار الخاصة بك. إذا كنت بحاجة، أرسل لنا ملفات CAD الخاصة بك ودعنا نتحدث عن مشروع الروبوت التالي الخاص بك.
1. تهتم معدات الأتمتة كثيرًا بالتصميم خفيف الوزن. هل يمكن للطباعة ثلاثية الأبعاد تحقيق الوزن الخفيف؟
من خلال ملء الشبكة وتحسين الطوبولوجيا، يمكن للطباعة ثلاثية الأبعاد إنشاء هياكل شبكية مجوفة في التجاويف الداخلية التي لا يستطيع CNC التقليدي تجويفها. لا تنخفض الصلابة، لكن يمكن تقليل الوزن بنسبة 30% إلى 60%. مع الأحمال الخفيفة، يمكن للروبوتات التحرك بشكل أسرع واستخدام طاقة أقل.
2、 إلى جانب صنع النماذج الأولية، هل هناك أي أجزاء روبوت مصنوعة الآن بالطباعة ثلاثية الأبعاد وتستخدم مباشرة في المنتجات النهائية؟
لقد أصبح أكثر شيوعًا. أقواس التعليق AGV، ومساكن الروبوت SCARA، وأغطية أذرع الروبوت التعاونية، وقد تم بالفعل إنتاج الكثير منها مباشرة باستخدام الطباعة ثلاثية الأبعاد. غالبًا ما تأتي هذه الأجزاء بكميات صغيرة والعديد من الأصناف. أنت تريد أيضًا دمج المقاطع وقنوات الأسلاك والملصقات كلها دفعة واحدة. تجد العمليات التقليدية صعوبة في تلبية جميع احتياجات التكامل هذه. يمكن للطباعة ثلاثية الأبعاد تحويلها إلى جزء واحد فقط. يوفر العديد من خطوات التجميع.
3. هل يمكن لأجزاء الروبوت المطبوعة ثلاثية الأبعاد تلبية متطلبات القوة للاستخدام الصناعي على المدى الطويل؟
ويمكن الآن وضع هذا القلق على الجانب المادي. يمكن أن تتوافق مطبوعات النايلون المقوى بألياف الكربون المستمرة مع قوة الشد لسبائك الألومنيوم المصبوبة. تظهر أيضًا سبائك التيتانيوم وأجزاء الفولاذ المقاوم للصدأ الناتجة عن الطباعة المعدنية ثلاثية الأبعاد بشكل متزايد في المفاصل الحاملة والأجزاء الهيكلية للأذرع الآلية. تعمل الأجزاء المصممة من خلال تحسين الهيكل بشكل ثابت تمامًا في اختبارات الاهتزاز والتعب، ولا تظهر أي اختلاف واضح عن الأجزاء المصنعة آليًا.
4、 كيفية استخدام حرية التصميم للطباعة ثلاثية الأبعاد لتحسين الأداء العام عند تصميم أجزاء الروبوت؟
خلال مرحلة التصميم، يمكنك اختراق حدود العمليات التقليدية. يمكن دمج ميزات مثل مشابك الحزام وقنوات الأسلاك والأضلاع خفيفة الوزن مباشرةً في جزء واحد. هذا النوع من التكامل الوظيفي لا يقلل فقط من عدد الأجزاء وأعمال التجميع، ولكنه أيضًا يخلق مسارًا أفضل لنقل الحمولة لموصلات الذراع الآلية أو أغلفة المفاصل.
5、 في بيئات التشغيل الآلي النظيفة أو المقاومة كيميائيًا، ما نوع حلول الأجزاء التي يمكن أن توفرها الطباعة ثلاثية الأبعاد؟
يمكنك اختيار مواد لدن بالحرارة عالية الأداء تتمتع بمقاومة متأصلة للتآكل، مثل PEEK أو PEKK. يمكن طباعتها مباشرة في موصلات نهاية الذراع على أذرع الروبوت أو الأقواس داخل وحدات معالجة السوائل الكيميائية. يمكن لهذه المواد أن تتحمل معظم البيئات الحمضية والقلوية والتعقيم المتكرر. كما أنها تلبي متطلبات غرف الأبحاث الصارمة لانخفاض إطلاق الغازات وإطلاق الجسيمات. بالمقارنة مع الأجزاء المصنوعة من الفولاذ المقاوم للصدأ، فهي تتمتع بمزايا واضحة في تقليل الوزن والتكامل الهيكلي.
