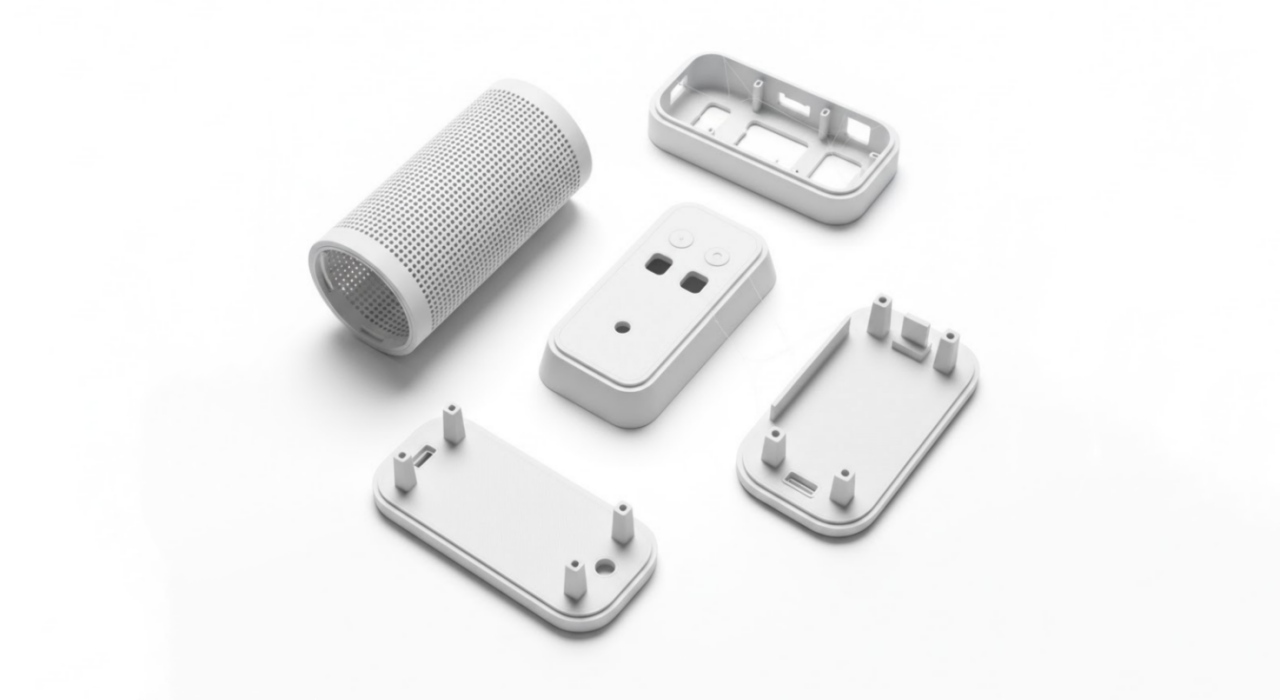

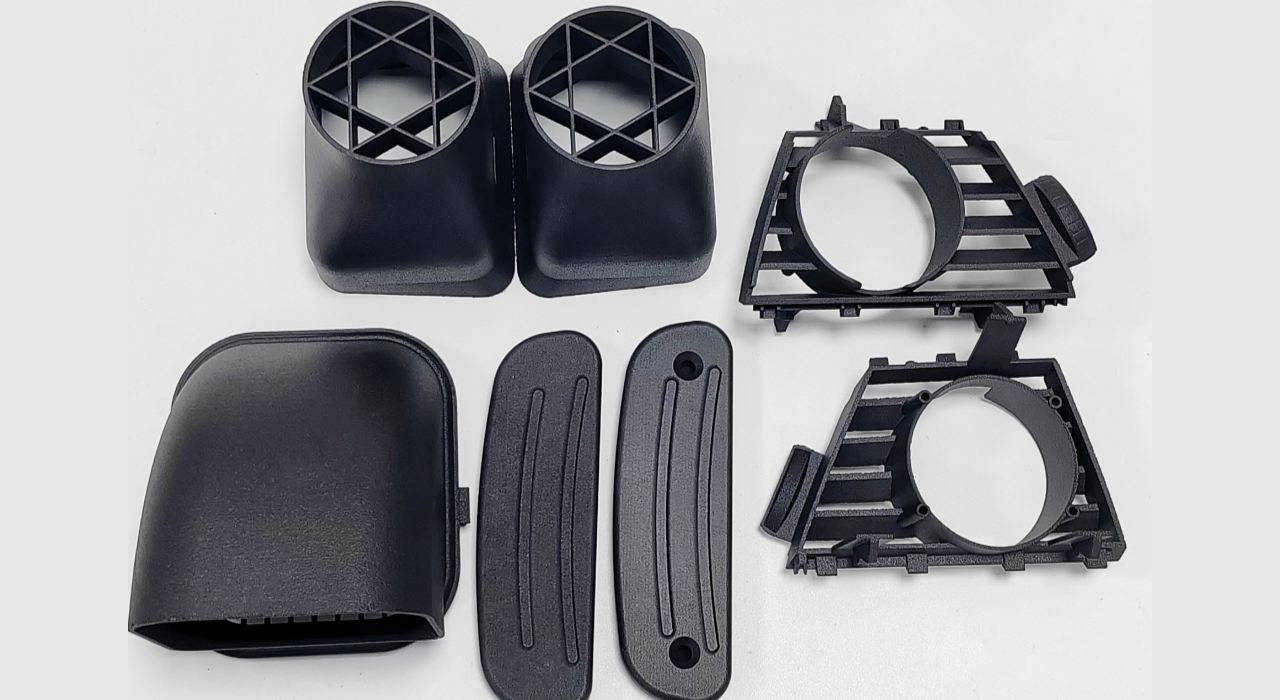

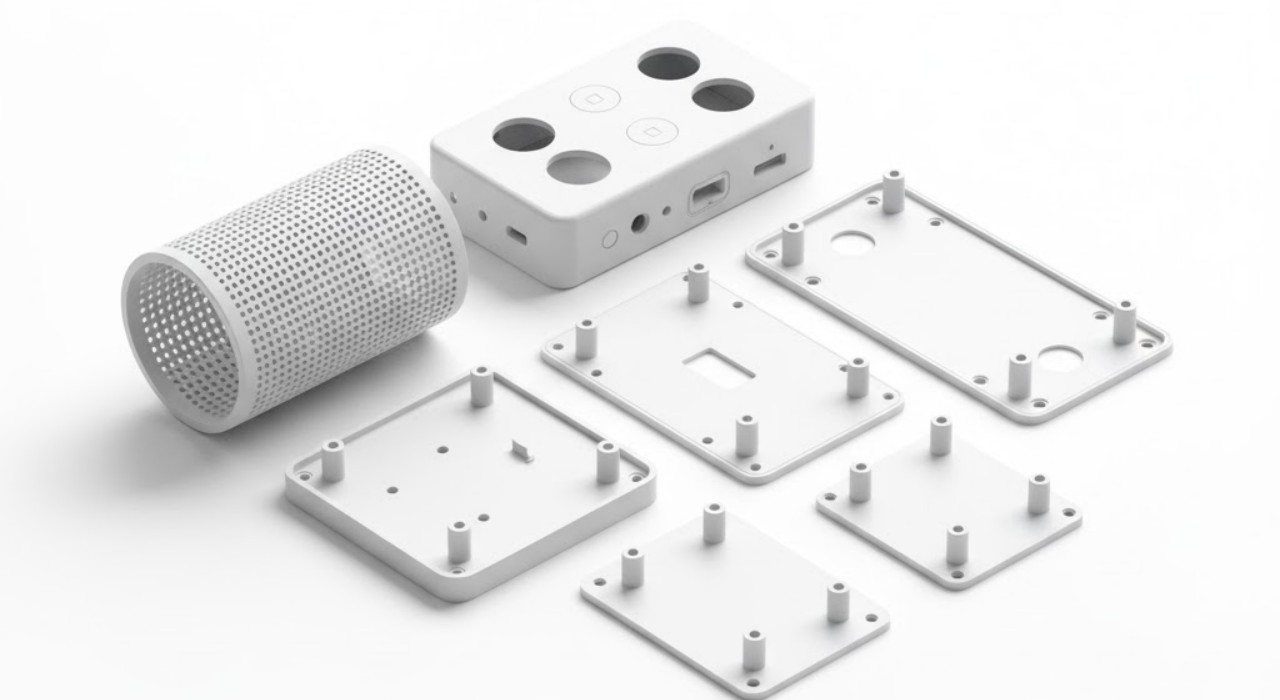

الطباعة ثلاثية الأبعاد تحل هذه المشكلة. من ملف CAD إلى العلبة النهائية يستغرق الأمر بضعة أيام فقط. سيرشدك هذا الدليل إلى خصائص المواد وقواعد التصميم والأخطاء الشائعة التي يجب تجنبها عند طباعة مرفقات أو هيكل مخصص.
تعد السرعة أحد الأسباب الرئيسية التي تدفع فرق الإنتاج إلى اختيار الطباعة ثلاثية الأبعاد للمرفقات المخصصة. لم تعد بحاجة لقضاء أسابيع في انتظار العفن. يمكنك الحصول على نموذج أولي بين يديك لاختبار تركيبه في غضون أيام قليلة. باستخدام النموذج الأولي، يمكنك إجراء الاختبارات قبل الالتزام بالإنتاج الكامل.
ولا يمكن للتصنيع التقليدي أن يقدم هذا النوع من المرونة. عادة ما تكون خطوات صنع القالب هي التصميم، وصنع القالب، والقولبة التجريبية، والعثور على مشكلة ثم صنع قالب آخر. كل جولة من التغييرات تكلف أسابيع من الوقت والمال الحقيقي.
تقوم الطباعة ثلاثية الأبعاد بضغط هذه العملية إلى نماذج CAD وطباعة النموذج الأولي والاختبار والتعديل. خذ حاوية الجهاز الذكي كمثال. إن الوقت الذي يستغرقه صنع قالب واحد بالطريقة التقليدية يكفي لإجراء ثلاث أو أربع عمليات تكرار للتصميم باستخدام الطباعة ثلاثية الأبعاد.
لا تطارد المظهر النهائي للنموذج الأولي الأول. تتمثل مهمة النماذج الأولية في تثبيت الأبعاد والهيكل ونقاط التثبيت. اترك اختيار المواد وتشطيب السطح واختبار الأداء إلى مرحلة النموذج الأولي النهائية.
عندما تحتاج إلى أجزاء مخصصة، فإن الاستثمار في القالب غالبًا ما يكون العائق الأكبر. بدون احتساب تكلفة تصنيع الأجزاء، يمكن أن يكلف القالب الواحد عشرات الآلاف إلى مئات الآلاف. فقط عندما يكون حجم الإنتاج مرتفعًا بما يكفي لتوزيع تكلفة القالب على كل جزء، يصبح هذا الاستثمار منطقيًا. الطباعة ثلاثية الأبعاد لا تحتاج إلى قالب.
وهذا يجعلها مثالية لـ:
أدناه دعونا نلقي نظرة على المقارنة بين العمليتين بكميات منخفضة:
عامل | الطباعة ثلاثية الأبعاد | صب الحقن |
تكلفة الأدوات المقدمة | لا أحد | عالي |
أفضل حجم إنتاج | 1 إلى 500 قطعة | 500+ قطعة |
المهلة الزمنية للجزء الأول | أيام | أسابيع |
تكلفة تغييرات التصميم | قليل | عالية، وغالبا ما تحتاج إلى قالب جديد |
تكلفة الوحدة بحجم منخفض | أدنى | أعلى بكثير |
عندما لا تكون مبيعات المنتجات مستقرة بعد، فإن الاستثمار في القوالب مبكرًا يحمل مخاطر معينة. يمكنك استخدام الطباعة ثلاثية الأبعاد لإجراء إنتاج تجريبي بكميات صغيرة أولاً واختبار استجابة السوق. عندما يكون حجم الطلب كافيًا لتوزيع تكلفة القالب، فيمكنك التبديل إلى القولبة بالحقن. لن يفوت الأوان.
تحدد المادة المظهر والأداء والعمر الافتراضي للعلبة. لذا فإن الاختيار المادي يهم أكثر من أي قرار آخر.

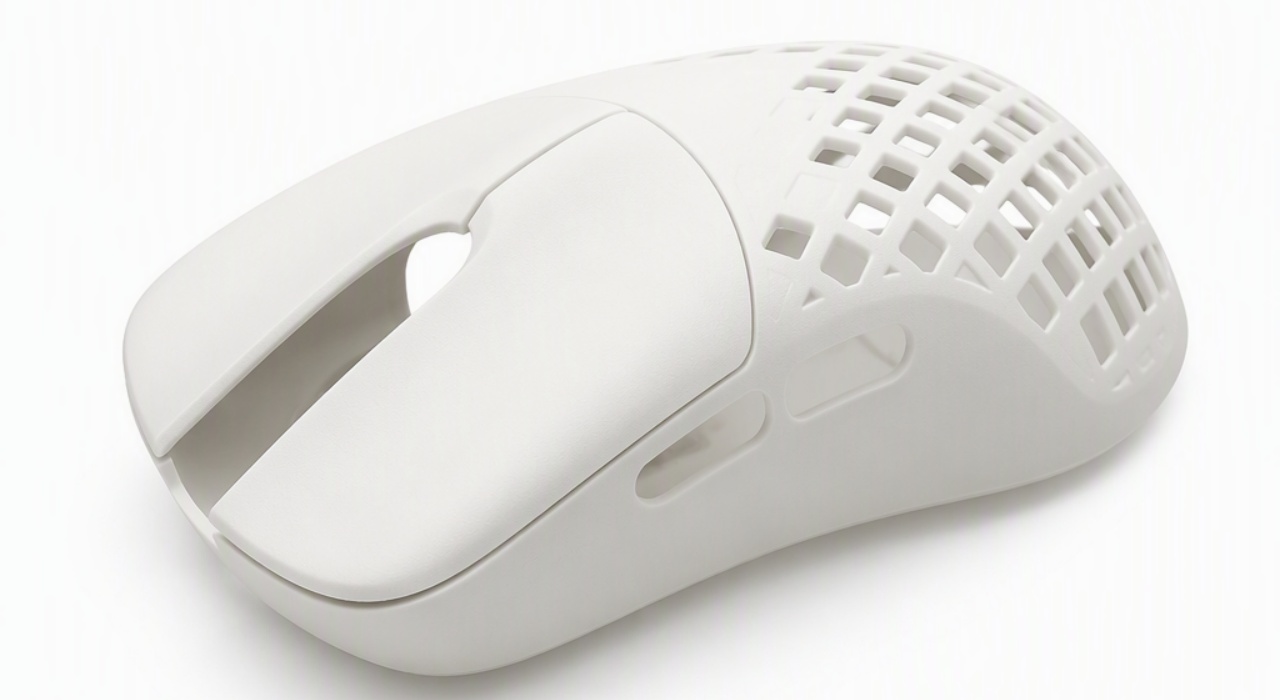

عندما يكون المظهر والتفاصيل هما أهم الاهتمامات، فإن طباعة راتينج البوليمر الضوئي SLA هي أهم توصياتنا. إنها مناسبة بشكل خاص لهذه الأنواع من الاستخدامات.
المزايا الرئيسية لطباعة راتينج SLA هي السطح الأملس ودقة الأبعاد العالية. يمكن عرض الشعارات والنصوص والميزات الدقيقة بشكل واضح. الضعف هو مقاومة التأثير. أجزاء الراتنج هشة نسبيًا. لا يمكنهم التعامل مع القطرات أو الاستخدام الخارجي طويل الأمد. إذا كان هدفك الرئيسي هو تأكيد شكل ومظهر المنتج، فغالبًا ما يكون راتينج SLA خيارًا سريعًا وفعالاً من حيث التكلفة.

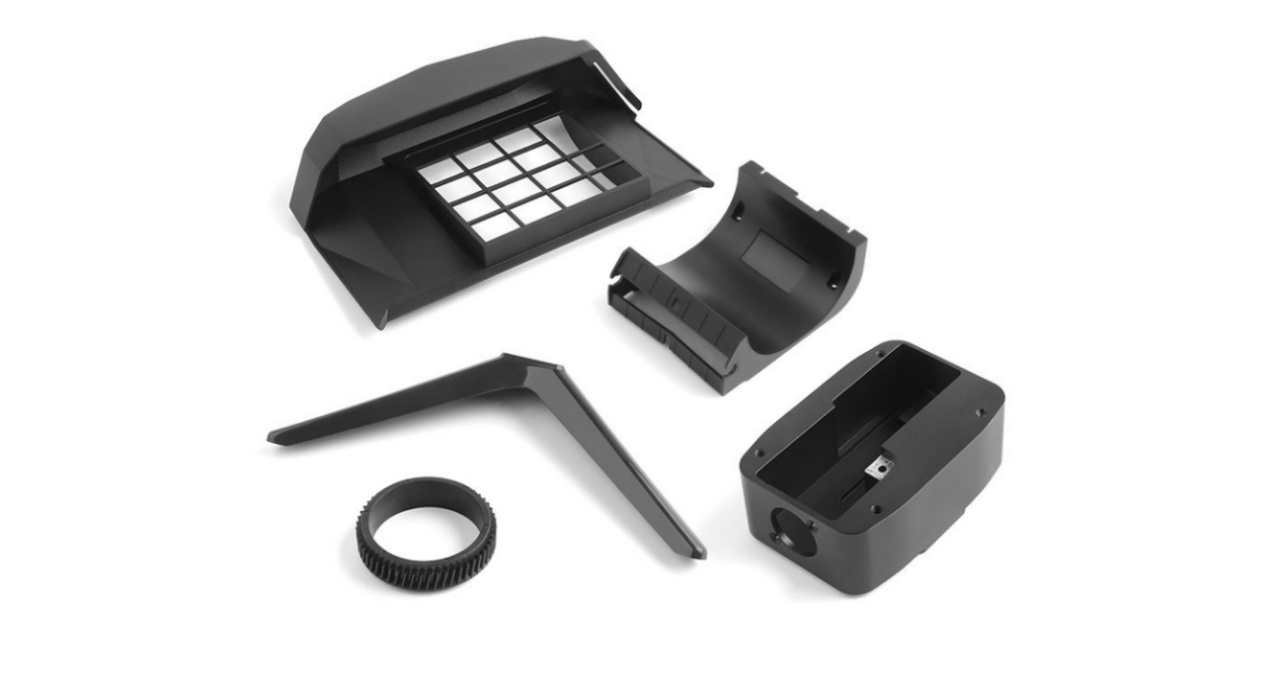

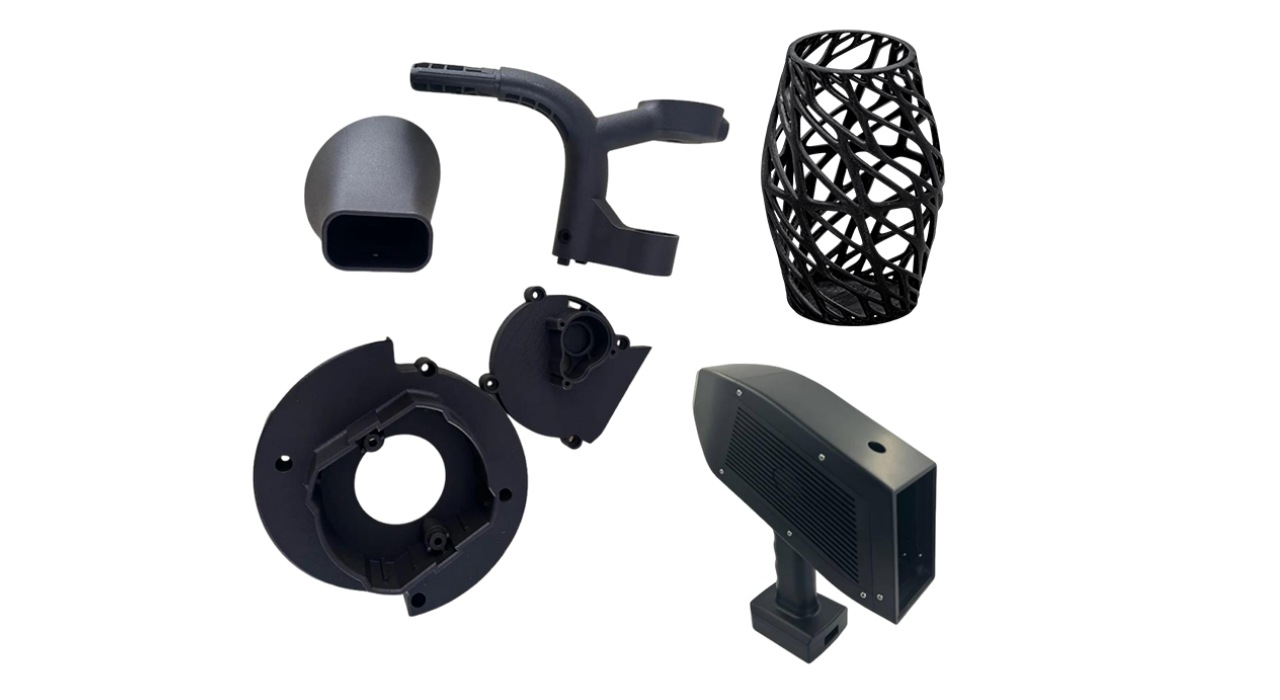

يعد نايلون MJF PA12 من HP واحدًا من أكثر المواد المستخدمة على نطاق واسع في العبوات الوظيفية المطبوعة ثلاثية الأبعاد. بعد اجتياز التصميم للتحقق من المظهر، غالبًا ما تكون هذه هي توصيتنا الأولى.
يتمتع نايلون MJF PA12 بقوة عالية ومقاومة جيدة للصدمات ومقاومة جيدة للحرارة. يمكنه التعامل مع ظروف العالم الحقيقي. لا يحتاج إلى هياكل دعم أثناء الطباعة. وهذا يمنح المزيد من حرية التصميم للأشكال المعقدة ويقلل من العلامات السطحية الناتجة عن التنظيف بعد المعالجة.
المادة مناسبة بشكل خاص لـ:
إذا كانت العلبة الخاصة بك تحتاج إلى تحمل الاستخدام اليومي أو تغيرات درجة الحرارة أو التشغيل طويل الأمد، فإننا لا نوصي بالراتنج القياسي. يعتبر النايلون MJF PA12 خيارًا أفضل بكثير.

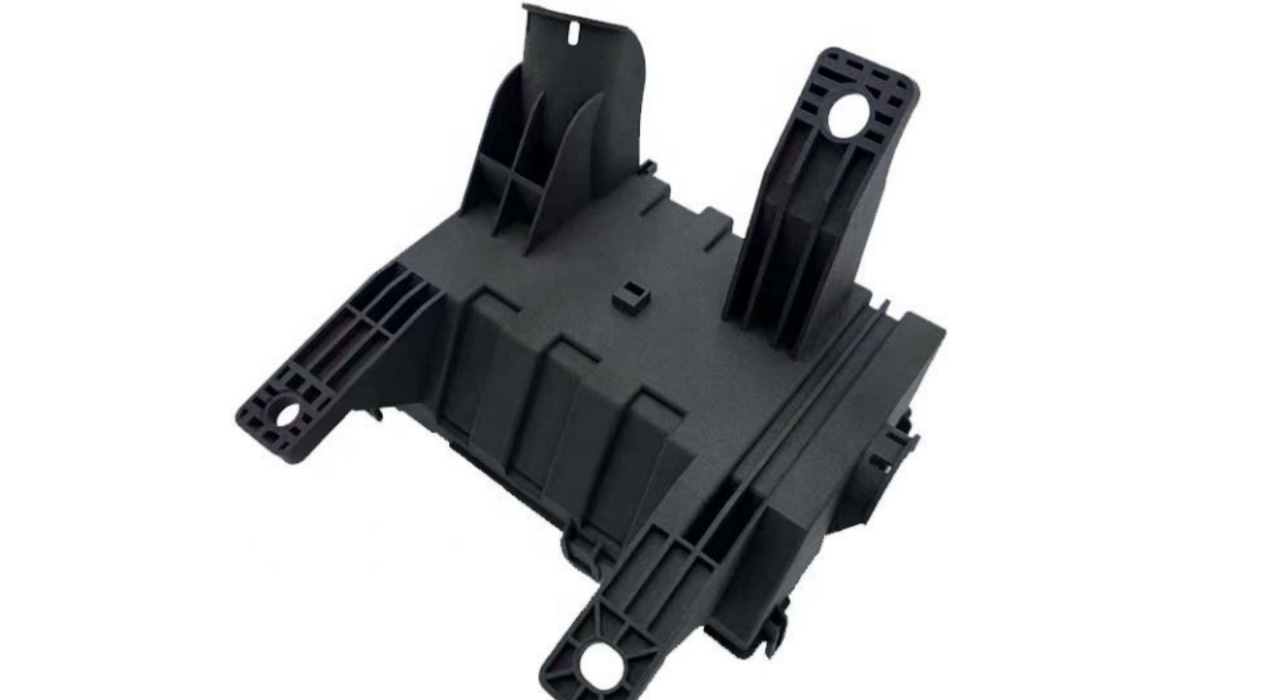

يشترك نايلون SLS في العديد من المزايا المماثلة مع MJF PA12. لديها خصائص ميكانيكية قوية ومتينة للغاية. كما أنها تتعامل جيدًا مع الهياكل الداخلية المعقدة، بما في ذلك الجدران الرقيقة والتركيبات المفاجئة والأجزاء المتشابكة التي يصعب صنع القوالب التقليدية.
نستخدم عادةً نايلون SLS في هذه الأنواع من التطبيقات.
إذا كانت العلبة بحاجة إلى العمل في بيئات قاسية، فإن نايلون SLS، تمامًا مثل MJF PA12، يعد خيارًا جيدًا للغاية.

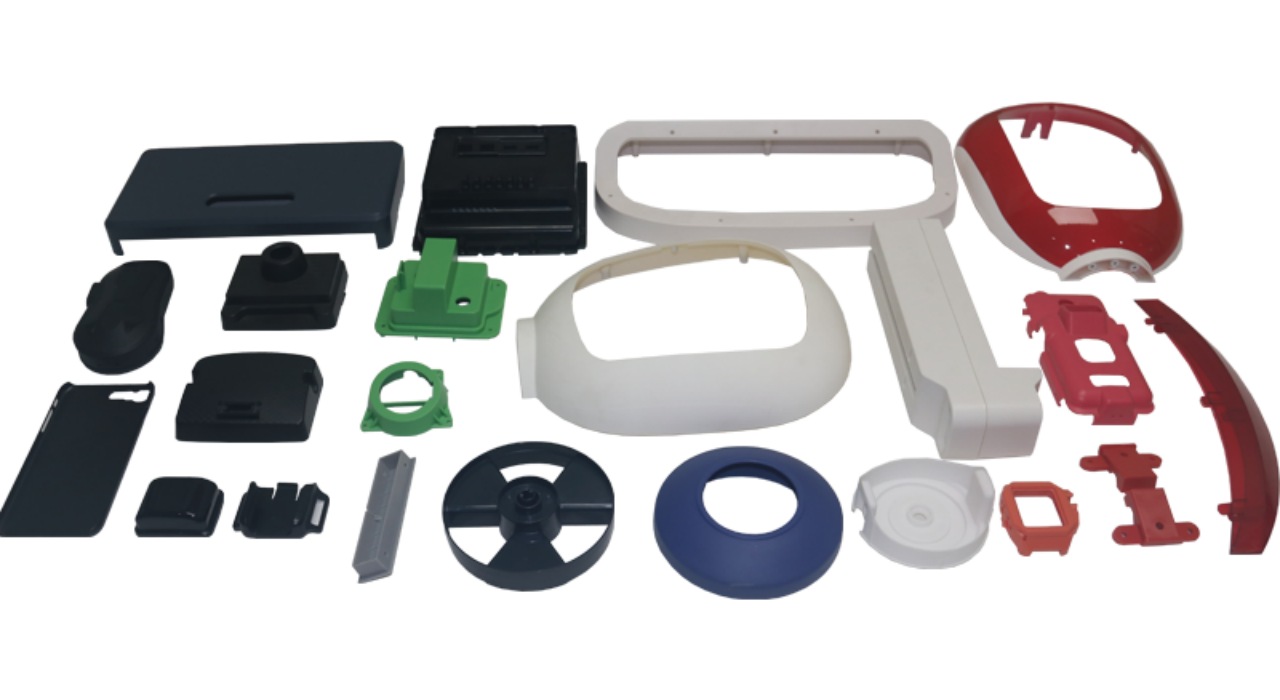

عندما تكون العلبة كبيرة جدًا أو تكون الهندسة بسيطة جدًا بحيث لا تجعل طباعة طبقة الراتنج أو المسحوق فعالة من حيث التكلفة، فإن FDM هو خيار أكثر ملاءمة. إنه يعمل مع العبوات الكبيرة والاختبارات الوظيفية المبكرة حيث تكون التكلفة مصدر قلق أكبر من تشطيب السطح.
تتضمن مواد FDM الشائعة للحاويات ما يلي:
يتمتع ASA بمقاومة جيدة للأشعة فوق البنفسجية ويناسب الاستخدام الخارجي. يعد نظام ABS وجهاز الكمبيوتر من الخيارات الشائعة للمرفقات الداخلية. بالنسبة للحاويات الأكبر حجمًا، توفر FDM توازنًا مثاليًا بين حجم البناء والتكلفة. ولهذا السبب تبدأ المشاريع الكبيرة غالبًا بـ FDM عند مناقشة المواد.
اختيار المادة المناسبة هو نصف النجاح فقط. تؤثر خيارات التصميم مثل سمك الجدار والتفاوتات وهياكل التثبيت بشكل مباشر على الأداء والتكلفة.
يؤثر سمك الجدار على الجزء أكثر مما يدركه الكثير من الناس. إذا كان الجدار رقيقًا جدًا، فإنه يلتوي بسهولة أثناء الطباعة وقد يفتقر إلى القوة الهيكلية بعد التجميع. إذا كان الجدار سميكًا جدًا، ترتفع تكاليف المواد ووقت الطباعة مع فائدة حقيقية محدودة.
وكمرجع أولي، نقترح:
لا تزال هذه القيم بحاجة إلى التعديل بناءً على حجم الجزء والحمل المتوقع.
يمكن أن يؤدي تصميم العبوات المطبوعة ثلاثية الأبعاد باتباع نهج الأجزاء المصبوبة بالحقن إلى حدوث مشكلات بسهولة. وتختلف العمليتان في التفاوتات وسلوكيات الانكماش ومتطلبات التخليص.
بالنسبة للأجزاء التي تحتاج إلى الانزلاق أو التدوير أو التوافق معًا، اترك مسافة تتراوح بين 0.3 مم إلى 0.5 مم بين الأسطح المتزاوجة. وهذا يمنح الأجزاء المطبوعة مساحة للتحرك ويتجنب الاستيلاء عليها. تعتبر النوبات المفاجئة أكثر صعوبة. تختلف مرونة الراتنج والنايلون عن البلاستيك المقولب بالحقن. نقترح إجراء طباعة اختبارية أولاً، ثم الانتهاء من التصميم.
إذا كان العلبة الخاصة بك ستحتوي على لوحة دوائر، فيجب مراعاة الإدارة الحرارية منذ بداية التصميم. نقترح وضع فتحات التهوية أو المشتتات الحرارية أو مجاري الهواء بالقرب من مكونات توليد الحرارة.
قد تبدو العلبة المغلقة تمامًا نظيفة على الرسم. ولكن في الاستخدام الفعلي، يمكن أن يسبب ارتفاع درجة الحرارة والفشل المبكر للمكونات. تعد إضافة ميزات التهوية في مرحلة التصميم أسهل بكثير من إصلاح مشاكل الحرارة بعد شحن المنتج.
يعد رؤساء البراغي أحد المجالات التي غالبًا ما نرى فيها العملاء يواجهون مشاكل. تكون الرؤوس اللولبية الرفيعة والطويلة عرضة للتشقق أو الفشل تحت الحمل، خاصة بعد التجميع والتفكيك المتكرر.
لتجنب هذه المشكلة، نقترح إجراء بعض التعديلات الصغيرة.
تُحدث تغييرات بسيطة كهذه فرقًا حقيقيًا في إطالة عمر العلبة من خلال التجميع والتفكيك المتكرر.
نادرًا ما يتم تسليم العبوات المطبوعة ثلاثية الأبعاد مباشرة كمنتجات نهائية. تحتاج معظم الأجزاء الوظيفية والمظهرية إلى معالجة لاحقة لتحقيق الشكل والمظهر المطلوبين.
تتضمن طرق ما بعد المعالجة الشائعة ما يلي:
إذا كنت تريد أن يبدو المنتج النهائي أقرب ما يكون إلى جزء مصبوب بالحقن، فأنت بحاجة إلى التخطيط لعملية تشطيب السطح مسبقًا. غالبًا ما تتطلب إضافة هذه الخطوة كفكرة لاحقة إعادة تصميم التفاصيل الهيكلية التي لا يمكنها تحمل الصنفرة أو الطلاء.
ينجذب الأشخاص بسهولة إلى المادة ذات السعر الأدنى. قد لا يكون الخيار الأرخص في ورقة الأسعار هو الأرخص على مدار دورة حياة المنتج بأكملها.
يؤثر اختيار المواد على القوة والمقاومة للحرارة ومدة بقاء الجزء في ظروف العالم الحقيقي. اقتراحنا هو، قبل اختيار المادة، عليك أولاً التفكير بوضوح في مكان وكيفية استخدام المنتج. لا تركز فقط على الميزانية المقدمة.
إن نموذج CAD الذي يبدو مثاليًا على الشاشة لا يعني أن الجزء المادي سيتم تجميعه بشكل مثالي. يمكن أن تؤدي التفاوتات والانكماش وتفاصيل التصميم الصغيرة إلى انحراف نتيجة الطباعة الفعلية.
لا يمكن العثور على بعض مشكلات الملاءمة غير المتوقعة إلا من خلال اختبار الجزء الحقيقي فعليًا. لذلك، قبل الانتقال إلى الإنتاج الضخم، يجب عليك إجراء اختبار مناسب للنموذج الأولي.
يقدم لنا العديد من العملاء رسومات تم تصميمها في الأصل لقولبة الحقن. يتطلب قولبة الحقن سماكة جدار موحدة وزوايا مسودة بحيث يمكن تحرير الجزء من القالب بسلاسة.
لا تحتوي الطباعة ثلاثية الأبعاد على أي من هذه القيود. حرية التصميم أكبر بكثير. يمكنك استخدام الأشكال الهندسية المعقدة والقنوات الداخلية والحشو خفيف الوزن. هذه إما صعبة أو مكلفة للقيام بالقولبة.
إذا كنت تصمم خصيصًا للطباعة ثلاثية الأبعاد، فنقترح عليك إعادة التفكير في هذا المفهوم. لا تقم فقط بإعادة استخدام رسومات صب الحقن القديمة والبقاء مقيدًا بالقواعد القديمة.

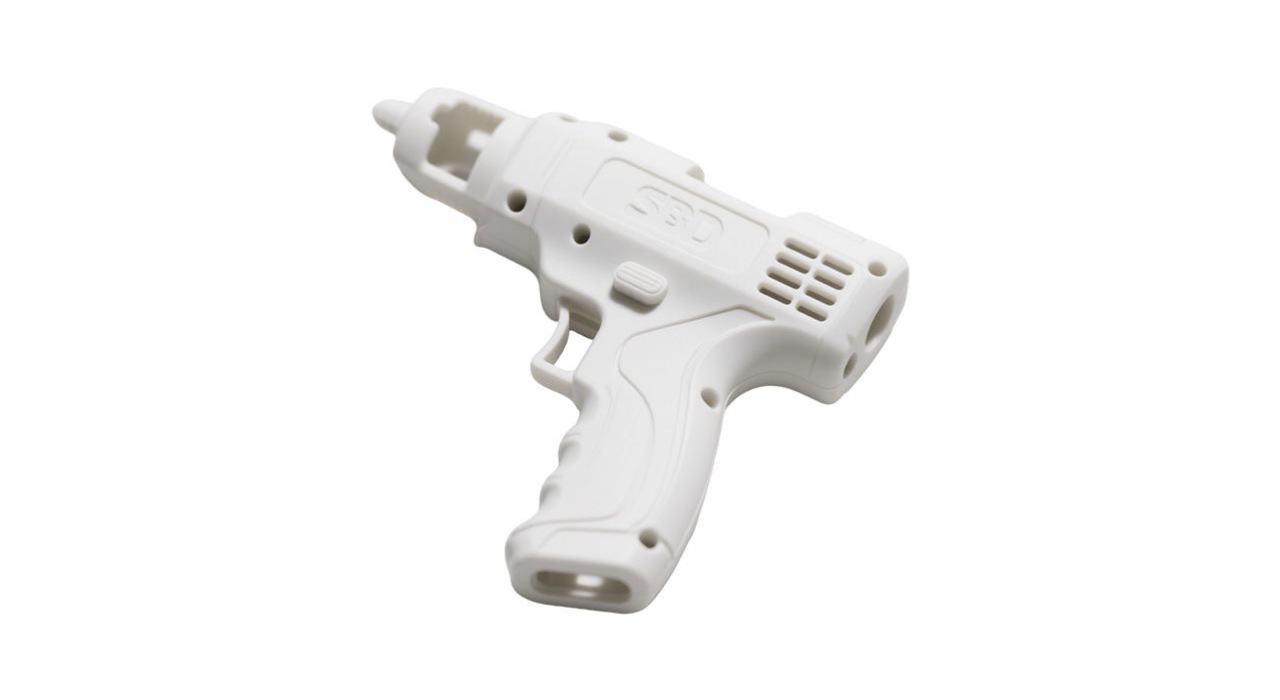

تركز Xunjie على توفير حاويات وهياكل مخصصة مطبوعة ثلاثية الأبعاد لفرق الأجهزة والمهندسين والمصنعين في جميع أنحاء العالم. نحن ندعم عمليات متعددة بما في ذلك راتينج SLA ونايلون HP MJF PA12 ونايلون SLS والمواد الهندسية FDM.
سواء كنت تقوم بالتحقق من مفهوم ما أو توسيع نطاق منتج ناضج، يمكن لفريقنا مساعدتك في اختيار المادة المناسبة وتحسين التصميم وتسليم الأجزاء النهائية بسرعة. لا تتردد في الاتصال بنا في أي وقت. قم بتحميل ملفات CAD الخاصة بك ودعنا نتحدث عن تصميم العلبة الخاصة بك.
1、 كيف يمكن زيادة الصلابة من خلال التصميم الهيكلي عند طباعة الأصداف ذات الجدران الرقيقة؟
إن زيادة سمك الجدار ببساطة سيؤدي إلى إطالة وقت الطباعة واستخدام المزيد من المواد. نقترح إضافة أضلاع مثلثة في الزوايا الداخلية الرئيسية، أو عمل أخدود سطحي على المناطق المسطحة. يمكن لحيل التصميم هذه تقسيم مساحة كبيرة ذات جدران رقيقة إلى عدة أقسام مسطحة صغيرة دون زيادة الوزن بشكل ملحوظ. وهذا يقلل بشكل فعال من الرنين والتشوه.
2. كيف يمكن منع تجريد الخيط بعد التجميع والتفكيك المتكرر عند تصميم رؤوس البراغي للمرفقات؟
يمكن أن يؤدي النقر على الخيوط مباشرة في فتحات المسامير البلاستيكية إلى تآكل الخيوط بسهولة بعد التجميع والتفكيك المتكرر. نوصي بحجز فتحة تجريبية أكبر قليلًا أثناء الطباعة، ثم الضغط على الحشوات النحاسية المثبتة بالحرارة كحامل للخيط. بهذه الطريقة يمكن أن يقترب عمر الاتصال الملولب من مستوى العبوات الصناعية. إذا كان من الضروري استخدام براغي ذاتية التنصت، فيجب أن يكون قطر فتحة المسنن أثناء الطباعة أصغر من قطر خطوة المسمار، ويجب إضافة حلقة إضافية من المواد حول الجزء الخارجي من المسنن لمنع الانقسام.
3、 كيفية تصميم نافذة عرض شفافة على العلبة؟
قم بتقسيم منطقة نافذة العرض إلى جزء شفاف منفصل. قم بطباعته باستخدام SLA أو PETG الشفاف. قم بإنشاء أخدود متدرج غائر على طول حافة نافذة العرض المفتوحة على العلبة الرئيسية. يجب أن يتطابق سمك الأخدود مع الجزء الشفاف. أثناء التجميع، قم بدمج الجزء الشفاف في الأخدود المتدرج ثم ضع المادة اللاصقة. يدعم هذا التصميم الجزء الشفاف من الجوانب الأربعة. لن ينفصل بسهولة تحت القوة الخارجية. كما أنها تبدو أكثر تملقًا بصريًا.
4、 عند تصميم العبوات المخصصة للاستخدام الخارجي على المدى الطويل، ما الذي يجب مراعاته إلى جانب اختيار المواد؟
الأشعة فوق البنفسجية والرطوبة هما تحديان رئيسيان. يتمتع ASA بمقاومة أفضل بكثير للعوامل الجوية مقارنة بـ ABS، مما يجعله أكثر ملاءمة للمرفقات الخارجية. تجنب الأسطح العلوية الأفقية المسطحة أو قم بإضافة منحدر طفيف لمنع تراكم المياه. يجب أن يكون عمق أخاديد السد في جميع الوصلات ثابتًا، وأن تستخدم رغوة ذات خلايا مغلقة لا تسترخي تحت ضغط طويل الأمد أو شفة مانعة للتسرب مرنة مطبوعة من قطعة واحدة.
5、 هل يمكن أن تكون العبوات المطبوعة ثلاثية الأبعاد مقاومة للماء أو الغبار؟
نعم يمكنهم ذلك. من خلال اختيار المادة المناسبة وتصميم طبقات الختم وأخاديد الحشيات، يمكن أن تحقق العبوات المطبوعة ثلاثية الأبعاد تصنيفات الحماية مثل IP54 أو IP65. أخبرنا بمتطلباتك وسنوصي بالحل المناسب.
