إذا كنت مهندسًا أو مدير منتج أو مدير مشتريات وتبحث عن طريقة أسرع وأكثر فعالية من حيث التكلفة لصنع نماذج أولية للسيارات أو أجزاء منخفضة الحجم، فسيساعدك هذا الدليل على تحديد قطع غيار السيارات المناسبة للطباعة ثلاثية الأبعاد من وجهات نظر متعددة، بما في ذلك التطبيقات والمواد واختيار العمليات.
يمر كل مشروع لتطوير السيارات بعدة مراحل ثابتة:
يستغرق تصنيع القوالب التقليدية، أو قوالب الفولاذ أو الألومنيوم، أسابيع. وفي كل مرة يتغير فيها التصميم، يجب إعادة تصنيع القالب أو إصلاحه. بعد بضع جولات، يضيع كل الوقت.
تنتقل الطباعة ثلاثية الأبعاد من نموذج CAD إلى الجزء المادي في ساعات أو أيام فقط. لا حاجة لانتظار تغييرات القالب. بعد الاختبار، إذا وجدت مشاكل، يمكنك تغيير التصميم وطباعة نسخة أخرى على الفور.
نقترح التحقق من الجزء بالكامل باستخدام الطباعة ثلاثية الأبعاد قبل الاستثمار في القوالب. تحقق من ذلك بوضوح:
إن العثور على مشكلة في هذه المرحلة لا يكلفك سوى طباعة. إذا انتظرت حتى يتم تصنيع القالب لمعرفة ذلك، فسوف تدفع أسابيع من الوقت وفاتورة باهظة لإصلاح القالب.
ليس كل جزء من أجزاء السيارة يحتاج إلى إنتاج ضخم. غالبًا ما تحتاج فرق السباق وصانعي المركبات المتخصصة وشركات السيارات الكهربائية الناشئة ونماذج الإصدار المحدود إلى دفعات صغيرة فقط، وأحيانًا بضع قطع فقط.
مع التصنيع التقليدي، بغض النظر عن عدد القطع التي تحتاجها بالفعل، لا يزال يتعين عليك دفع تكلفة القالب بالكامل. تصبح تكلفة القطعة الواحدة مرتفعة للغاية في الكميات المنخفضة.
الطباعة ثلاثية الأبعاد لا تحتاج إلى قوالب على الإطلاق. أنت تدفع فقط مقابل المواد ووقت الآلة. لا إضافات أخرى. بالنسبة للإنتاج منخفض الحجم، فإن هذا النهج يجعل التكلفة أكثر قابلية للإدارة.
إذا كنت بحاجة إلى جزء واحد إلى 500 قطعة، فغالبًا ما تكون الطباعة ثلاثية الأبعاد هي الخيار الأكثر عملية واقتصادية. عندما تصل الكمية إلى آلاف القطع، يبدأ القولبة بالحقن في أن تصبح أكثر فعالية من حيث التكلفة.
في عملية تطوير المركبات، يتم استخدام الطباعة ثلاثية الأبعاد في كل مكان تقريبًا.
تعد الطباعة ثلاثية الأبعاد رائعة بالنسبة للنماذج الأولية للوحة القيادة والأجزاء الداخلية ونماذج التصميم الخارجي. فهو يتيح لك التحقق بسرعة من اتجاه التصميم، والتحقق من الملاءمة بين الأجزاء، والحصول على تعليقات مبكرة بينما لا تزال تكلفة إجراء التغييرات منخفضة للغاية.

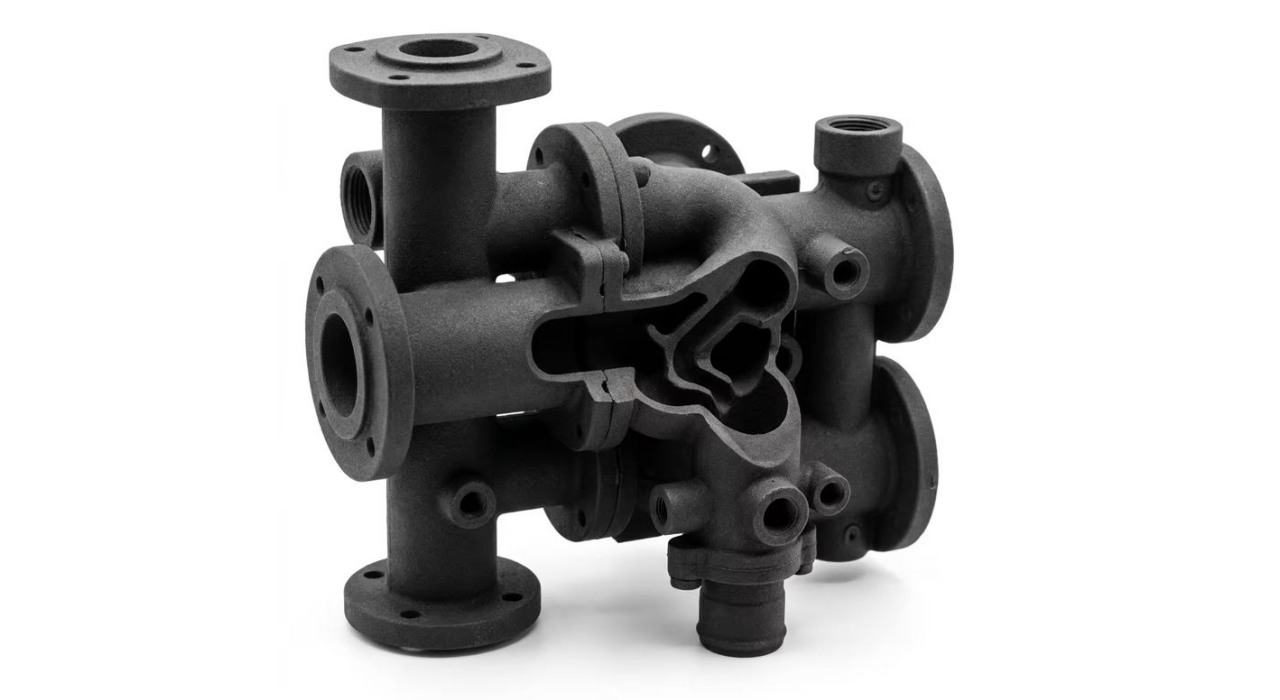

نماذج المظهر والنماذج الأولية الوظيفية ليست هي الشيء نفسه. يجب أن تتحمل النماذج الأولية الوظيفية البيئات الحقيقية. إنهم بحاجة إلى أكثر من مجرد الشكل. كما أنها تحتاج إلى القوة الميكانيكية، ومقاومة الحرارة، والمقاومة الكيميائية.
نوصي بشكل عام باستخدام MJF PA12، وSLS النايلون، والراتنجات الهندسية. تتمتع هذه المواد بمقاومة جيدة للمواد الكيميائية مثل زيت المحرك والوقود والمذيبات التي غالبًا ما تتلامس معها السيارات. إنها مناسبة جدًا للنماذج الأولية الوظيفية. يعتمد اختيار الخيار على بيئة التحميل والخدمة الخاصة بالجزء.
تشمل الأجزاء الوظيفية الشائعة ما يلي:
إذا كان الجزء يحتاج إلى الحفاظ على أدائه في حجرة المحرك، أو تحمل الأحمال الميكانيكية أثناء الاختبار، فإن اختيار المواد لا يقل أهمية عن التصميم نفسه.

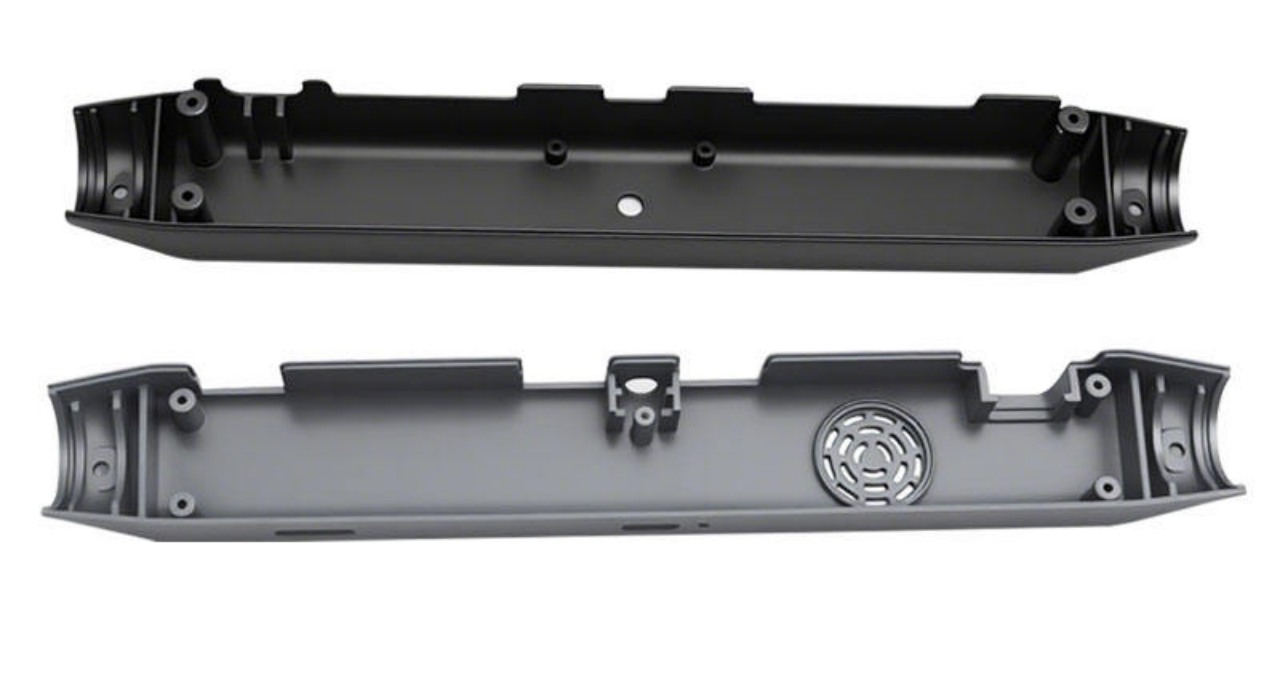

غالبًا ما يكون للأجزاء الداخلية أشكال معقدة. العمليات التقليدية تأتي مع ارتفاع تكاليف العفن. تتعامل الطباعة ثلاثية الأبعاد مع الهياكل المعقدة دون إضافة تكلفة إضافية.
تشمل التطبيقات الداخلية الشائعة ما يلي:
يمكن للطباعة ثلاثية الأبعاد إنشاء أشكال معقدة يصعب تشكيلها. أنها أخف من بعض المواد التقليدية. ويمكنه عمل تصميمات لمرة واحدة دون تغيير القوالب.
تعد السرعة والمرونة أمرًا بالغ الأهمية للأجزاء الخارجية مثل أغلفة المرايا والشبكات ونماذج الجسم الأولية. غالبًا ما تستخدم أجزاء الاختبار الديناميكي الهوائي الطباعة ثلاثية الأبعاد، لأن مثل هذه الاختبارات تحتاج إلى مقارنة خيارات تصميم متعددة في وقت قصير.
بدلاً من صنع قالب لكل تصميم ديناميكي هوائي، يمكنك طباعة إصدارات متعددة في وقت قصير ومقارنتها جنبًا إلى جنب. بالنسبة للأجزاء مثل ألواح الهيكل أو شرائط الزخرفة الكبيرة، يمكن للطباعة كبيرة الحجم أن تجعلها قطعة واحدة كاملة بدلاً من تجميع عدة أجزاء صغيرة. يصعب على العمليات التقليدية مطابقتها مع سرعة التكرار وإمكانية دمج الأجزاء.
مع تسارع عملية تطوير السيارات الكهربائية، يحتاج صانعو السيارات بشكل متزايد إلى قطع غيار تكون خفيفة الوزن، وفعالة حرارياً، وقابلة للتخصيص. تدعم الطباعة ثلاثية الأبعاد هذه الاحتياجات بشكل جيد، خاصة للأنواع التالية:
لا تزال بنية المركبات الكهربائية في الصناعة بأكملها تتطور بسرعة. تعد القدرة على تكرار هذه الأجزاء بسرعة بدون قوالب باهظة الثمن ميزة حقيقية جدًا للطباعة ثلاثية الأبعاد.
تختلف عمليات الطباعة ثلاثية الأبعاد المختلفة بشكل كبير. أي واحد تختاره يعتمد على الدور الذي يلعبه الجزء بالفعل. لنبدأ بمقارنة سريعة لمساعدتك على مطابقة تقنية الطباعة ثلاثية الأبعاد مع أجزائك.
تكنولوجيا | أفضل ل | الانتهاء من السطح | قوة | استخدامات السيارات النموذجية |
جيش تحرير السودان/الراتنج | التحقق من صحة التصميم، ونماذج التصميم | تفاصيل ناعمة وعالية | معتدل | نماذج لوحة القيادة، الأجزاء الشفافة، نماذج المفاهيم |
نايلون SLS/MJF | اختبار وظيفي، أجزاء متينة | جيد، نسيج طفيف | عالي | مجاري الهواء، والأقواس، والأغطية، ويتصاعد |
المعادن (SLM / LPBF) | أداء عالي، أجزاء ذات حرارة عالية | جيدة كما مطبوعة، وقابلة للتكرير | عالية جدا | أجزاء رياضة السيارات، والأقواس، والمبادلات الحرارية |
عندما يكون هدفك الرئيسي هو المظهر وليس الوظيفة، فعادةً ما تكون طباعة الراتنج هي الخيار الأفضل.
تتميز أجزاء راتينج SLA بسطح أملس ومستوى عالٍ من التفاصيل. فهي سهلة المعالجة اللاحقة والطلاء. لذا فإن SLA مناسب جدًا للتحقق من التصميم أو نماذج المظهر أو الأجزاء الشفافة مثل أغطية الضوء ونماذج العدسات.

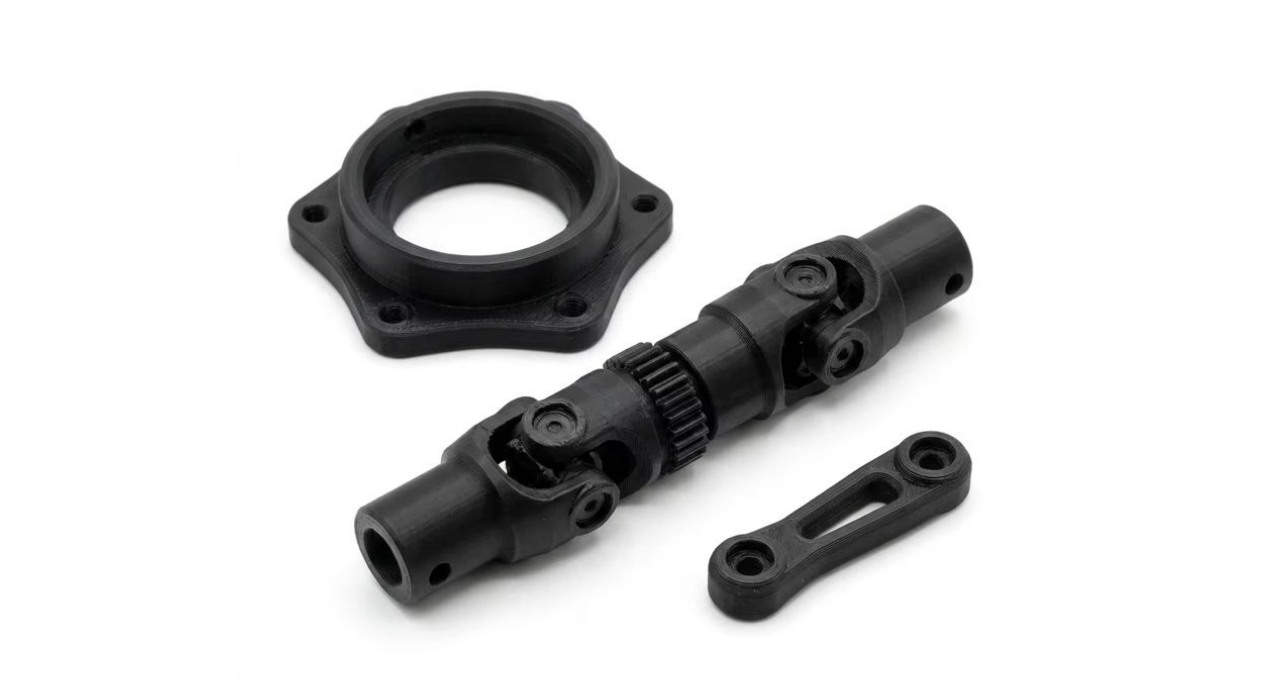

نايلون SLS وMJF هي العمليات التي نوصي بها في أغلب الأحيان للأجزاء الوظيفية للسيارات. عادةً ما يهتم عملاء السيارات لدينا بدرجة أقل بالمظهر ويهتمون أكثر بما إذا كان الجزء يمكن أن يصمد أم لا. لذا فإن القوة والمتانة ومقاومة الحرارة هي الأولويات القصوى.
تعمل أجزاء النايلون SLS وMJF بشكل متسق للغاية في هذه المناطق. ولهذا السبب يتم استخدامها بشكل متكرر لأجزاء مثل أنابيب السحب والأقواس والأغطية.
إذا كان الجزء الخاص بك بحاجة إلى التعامل مع الاهتزاز أو التدوير الحراري أو التشغيل المتكرر أثناء الاختبار، فعادةً ما تكون طباعة النايلون هي الخيار الأول.

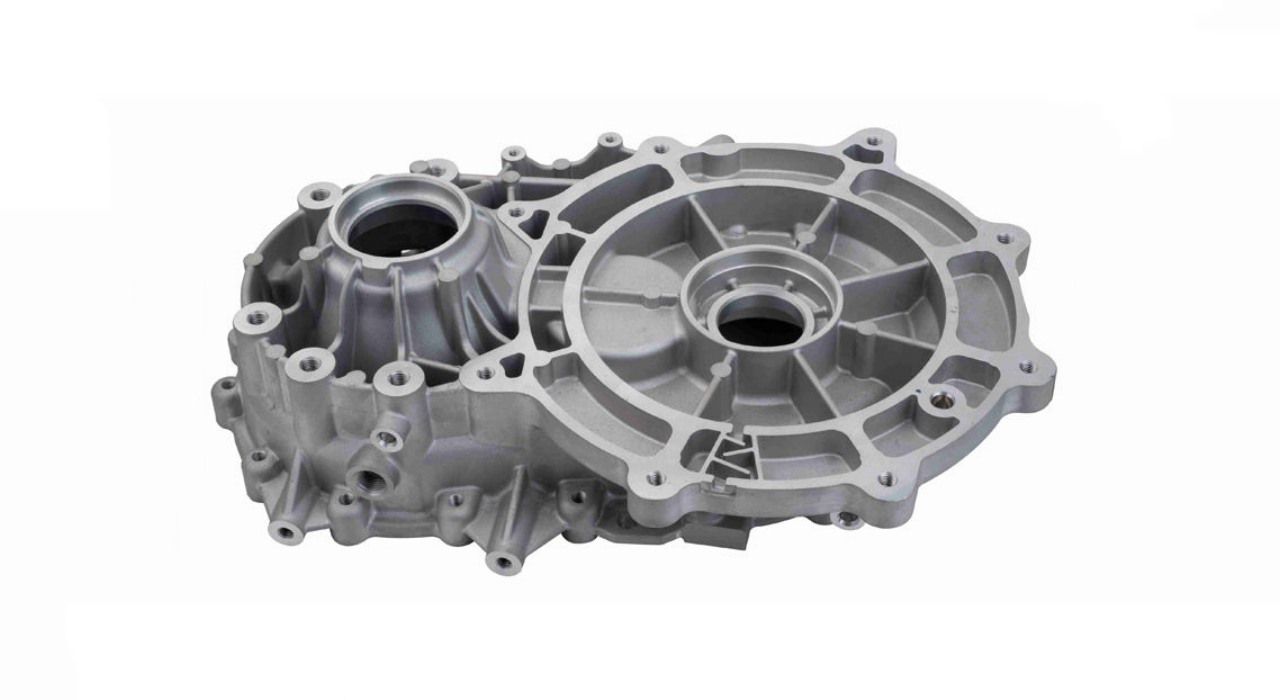

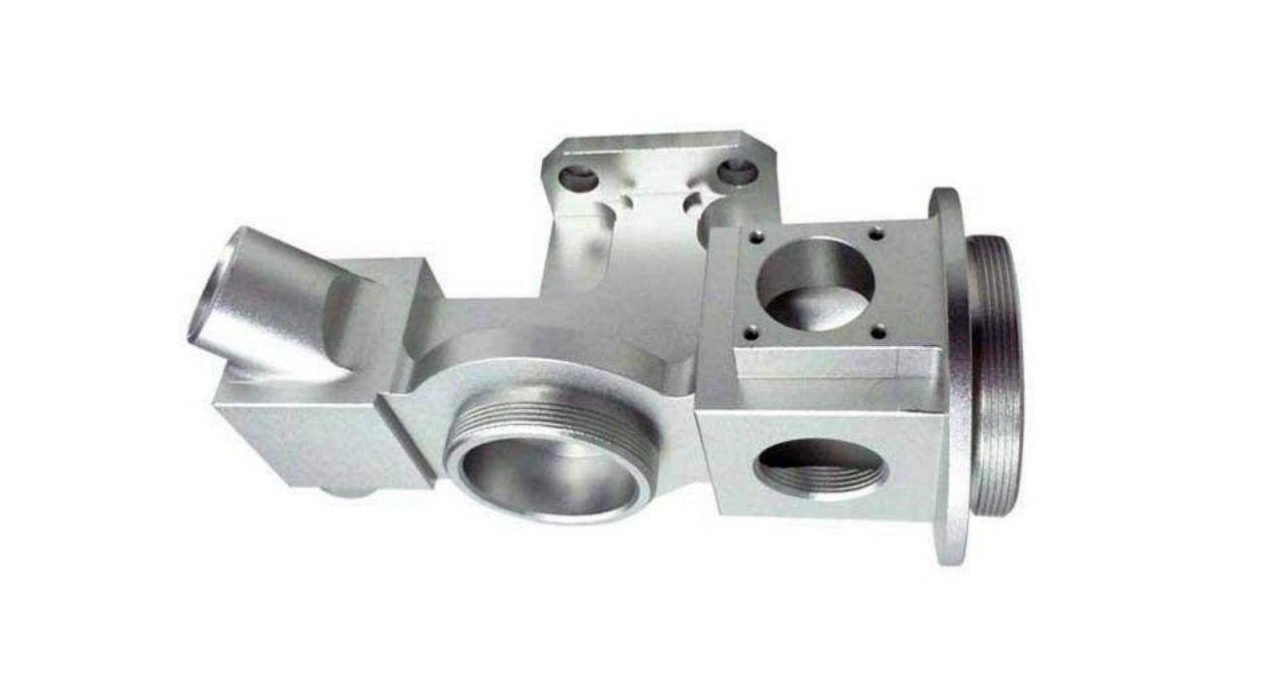

عندما لا يكون البلاستيك كافيًا، فإن الطباعة المعدنية ثلاثية الأبعاد هي الخيار الأفضل. يناسب تطبيقات السباق، والأجزاء الهيكلية خفيفة الوزن، والأجزاء التي يجب أن تتحمل درجات الحرارة العالية، مثل الأقواس القريبة من المحرك أو أنابيب العادم.

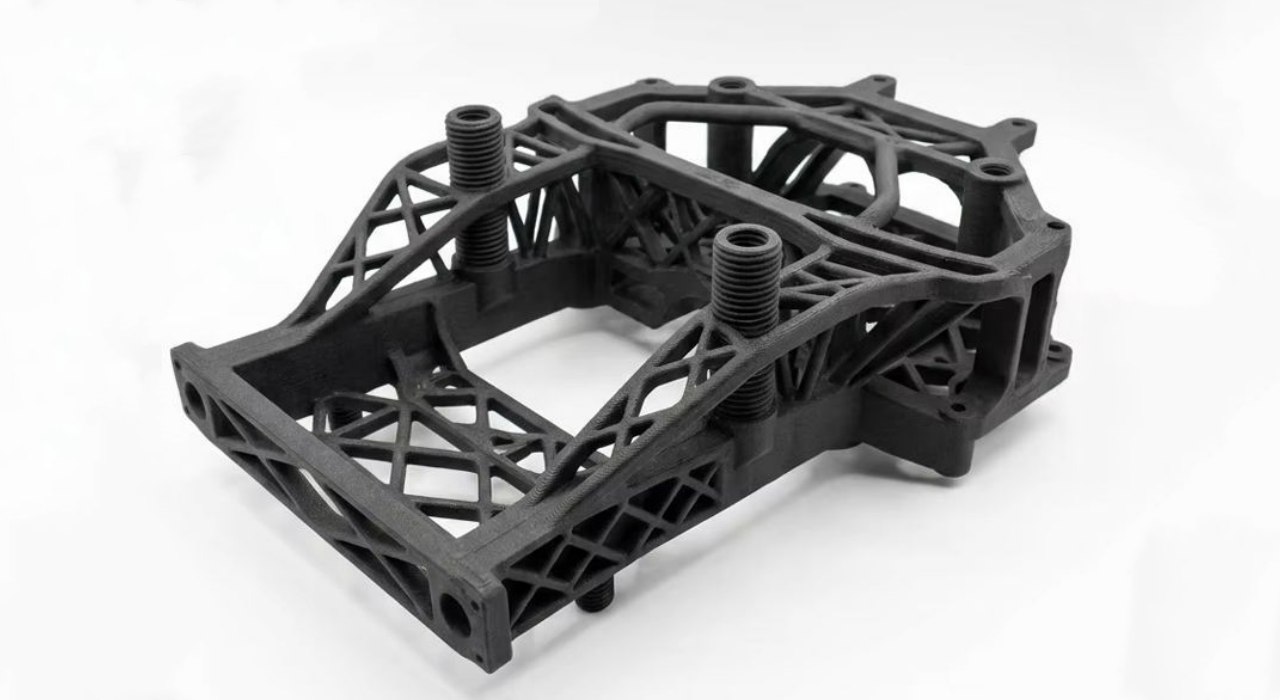

تشمل المعادن شائعة الاستخدام سبائك الألومنيوم والفولاذ المقاوم للصدأ وسبائك التيتانيوم. يتوافق كل منها مع احتياجات الحمل والمقاومة للحرارة المختلفة. تستخدم فرق السباق بشكل خاص الطباعة المعدنية للحصول على هياكل معقدة وخفيفة الوزن. غالبًا ما يكون من الصعب أو حتى من المستحيل تصنيعها من كتلة صلبة من المواد.
إذًا، ما هي الاختلافات بين الطباعة ثلاثية الأبعاد والقولبة بالحقن والتصنيع باستخدام الحاسب الآلي؟ دعونا ننظر إليهم معا.
عامل | الطباعة ثلاثية الأبعاد | حقن صب / CNC |
تكلفة الأدوات | لا أحد | عالية (قوالب، تركيبات) |
مهلة | ساعات إلى أيام | أسابيع إلى أشهر |
تغييرات التصميم | سريع ومنخفض التكلفة | بطيئة ومكلفة |
أفضل نطاق حجم | 1 إلى بضع مئات من القطع | آلاف القطع |
تكلفة الوحدة بكميات كبيرة | أعلى | أدنى |
ليس المقصود من الطباعة ثلاثية الأبعاد أن تحل محل التصنيع التقليدي. إنه يوفر خيارًا مرنًا. إنه مخصص للنماذج الأولية والأجزاء المخصصة والإنتاج منخفض الحجم. بمجرد دخولك الإنتاج الضخم، فإن القولبة بالحقن والطرق التقليدية الأخرى لا تزال هي الخيار الأكثر اقتصادا.
تتمتع Xunjie بتاريخ يمتد لأكثر من عقد من العمل في مجال الطباعة ثلاثية الأبعاد. نحن نقدم مجموعة واسعة من الخدمات، بما في ذلك الطباعة المعدنية SLM، والطباعة البلاستيكية FDM، وطباعة الراتنج، وطباعة النايلون HP MJF وSLS، والصب الفراغي، والتصنيع باستخدام الحاسب الآلي. نحن نساعدك في العملية بأكملها، بدءًا من اختيار المادة وحتى مرحلة ما بعد المعالجة.
إذا كنت بحاجة إلى مساعدة في التحقق من التصميم الخاص بك، أو اختبار النموذج الأولي الوظيفي، أو الإنتاج بكميات صغيرة، فيمكنك مشاركة ملفات CAD ومتطلباتك معنا. وسوف نقوم بالرد مع الاقتباس لك في أقرب وقت ممكن.
1、 ما هي قطع غيار السيارات الأكثر ملاءمة للطباعة ثلاثية الأبعاد للنماذج الأولية السريعة والإنتاج منخفض الحجم؟
الكثير لقائمة. أقواس المصابيح الأمامية، وقنوات الهواء المخصصة، وعينات الأنابيب، والأجزاء البلاستيكية الصغيرة النادرة لترميم السيارات الكلاسيكية، وحتى أقواس تثبيت البطارية، لقد قمنا بطباعتها جميعًا. في مرحلة النماذج الأولية السريعة، ليس هناك حدود في الأساس. الشيء الرئيسي هو مساعدة فريق التصميم على التحقق بسرعة من التجميع والمساحة. في مرحلة الإنتاج منخفض الحجم، نوصي باستخدام الأجزاء الوظيفية الداخلية، والدروع البلاستيكية حول المحرك التي يمكنها التعامل مع درجات حرارة معينة، ومجموعات سحب مخصصة لسوق ما بعد البيع.
2 、 هل يمكن لقطع غيار السيارات المطبوعة ثلاثية الأبعاد الحصول على شهادات صناعة السيارات؟ ماذا عن درجات الحرارة العالية ومقاومة الزيت؟
لتمرير شهادات السيارات الإلزامية الكاملة، لا تزال معظم مواد الطباعة ثلاثية الأبعاد غير قادرة على القيام بذلك. وخاصة عنصري مثبطات اللهب والشيخوخة على المدى الطويل. ولكن إذا كنت تقوم بإجراء اختبار وظيفي للنماذج الأولية السريعة، أو إنتاج كميات صغيرة من قطع ما بعد البيع والأجزاء المعدلة، فهذا يكفي تمامًا. غالبًا ما نستخدم مواد عالية الأداء مثل النايلون 12. يمكنها تحمل درجات الحرارة العالية التي تزيد عن 150 درجة مئوية. لا يمثل الاتصال قصير المدى بزيت المحرك وسائل التبريد مشكلة أيضًا.
3、 كيف يمكنك تحسين التصميم لتقليل تكلفة قطع غيار السيارات المطبوعة ثلاثية الأبعاد ذات الحجم المنخفض؟
يمكن لتعديلات التصميم للتصنيع الإضافي التحكم في التكاليف بشكل فعال. يؤدي دمج أجزاء متعددة في بنية واحدة متكاملة إلى تقليل استخدام الدعم. يمكن أن يؤدي تجنب الجدران الرفيعة للغاية والحشو الصلب غير الضروري إلى تقليل وقت الطباعة وتقليل استهلاك المواد، كل ذلك مع الحفاظ على الأداء الوظيفي.
4、 كيف يتم الاستقرار الأبعاد لقطع غيار السيارات المطبوعة ثلاثية الأبعاد في بيئات مختلفة؟
تتميز الأجزاء المطبوعة المصنوعة من النايلون ببعض الرطوبة. في البيئات الرطبة أو في ظل درجات الحرارة العالية والمنخفضة بالتناوب، يمكن أن تخضع الأبعاد لتغييرات طفيفة قابلة للعكس. ومن خلال تكييف الدورة الجافة والرطبة والختم المناسب بعد المعالجة، يمكن التحكم في هذه التغييرات ضمن النطاق المسموح به لتفاوتات التجميع.
5. هل يمكن استخدام الطباعة ثلاثية الأبعاد لتصنيع أجزاء إضاءة السيارات الشفافة أو شبه الشفافة؟
أثناء تطوير المصابيح الأمامية، تسمح طباعة الراتنج الشفاف بإنشاء نموذج أولي سريع. يتم استخدام هذه النماذج الأولية لضمان أشكال توزيع الضوء المناسبة والبنية الداخلية. ومع ذلك، يلزم إجراء مرحلة ما بعد المعالجة أو استخدام التقنيات التقليدية من أجل تحقيق مستوى الوضوح والجودة ومقاومة الظروف الجوية المطلوبة للتصنيع. عادةً ما تُستخدم الأجزاء المطبوعة الشفافة فقط للنماذج الأولية أو نماذج التسليم السريع في سيارات العرض. بمجرد الانتهاء من التصميم، يتم تصنيع نظيراتها الصناعية من خلال تقنيات القولبة بالحقن أو الصب.
