يشرح هذا الدليل سبب تحول المزيد والمزيد من الشركات المصنعة إلى التركيبات والأدوات المطبوعة ثلاثية الأبعاد، وكيفية استخدام هذه التكنولوجيا لتحقيق حلول أدوات أقل تكلفة، وتستغرق وقتًا أقل، وتتكيف بشكل أفضل مع تغييرات الإنتاج.

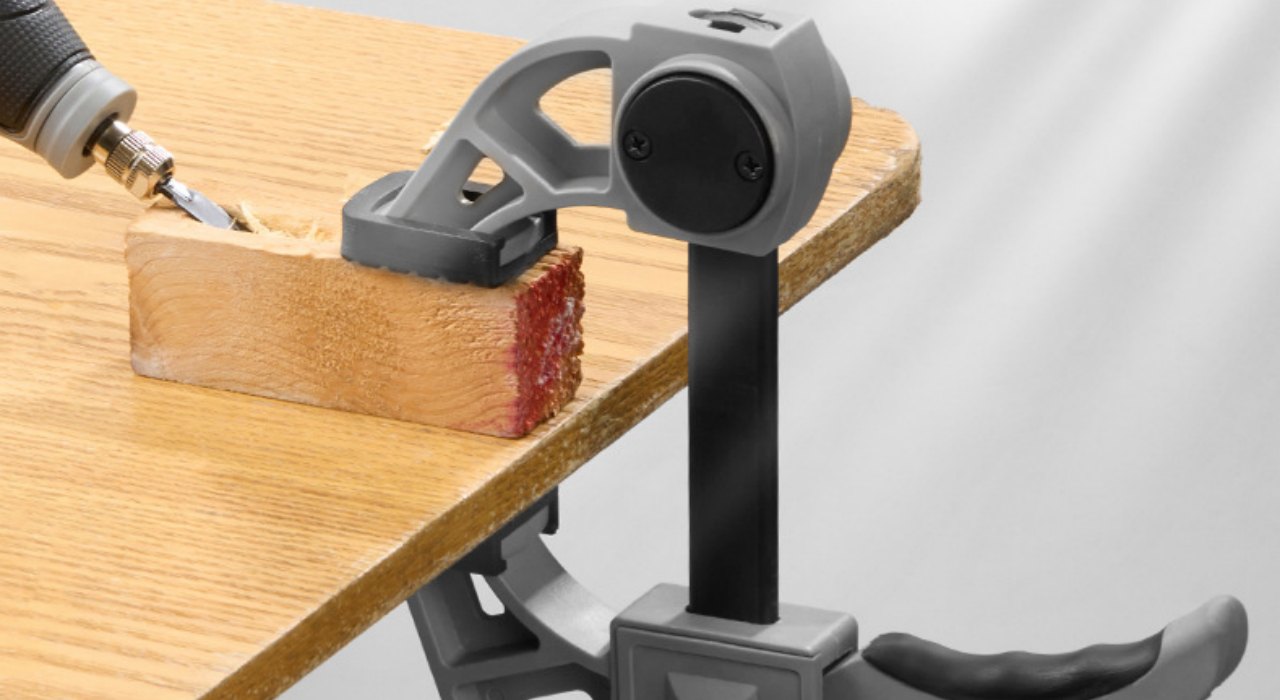

يقوم Jig بتوجيه الأداة أثناء عملية الإنتاج. إنه يضمن أن يصل لقمة الحفر أو القاطع إلى نفس الموضع في كل مرة.
لاعبا اساسيا يحمل ويحدد موقع الشغل. إنها تحافظ على ثبات قطعة العمل أثناء المعالجة.
كلاهما يزيل عدم اليقين في الإنتاج ويحافظ على جودة المنتج المتسقة.
أساليب الأدوات التقليدية لها مزاياها. ولكن بمجرد أن تبدأ احتياجات الإنتاج في التغير، تظهر نقاط الضعف بسرعة.
مزايا الأدوات الآلية باستخدام الحاسب الآلي:
لكن في الكميات المنخفضة تصبح العيوب واضحة. إذا كنت تحتاج فقط إلى عدد قليل من القطع، فإن تكلفة أدوات CNC ترتفع بشكل حاد. غالبًا ما تستغرق التركيبات أيضًا من أسبوع إلى ثلاثة أسابيع من البرمجة إلى التصنيع إلى تشطيب السطح.

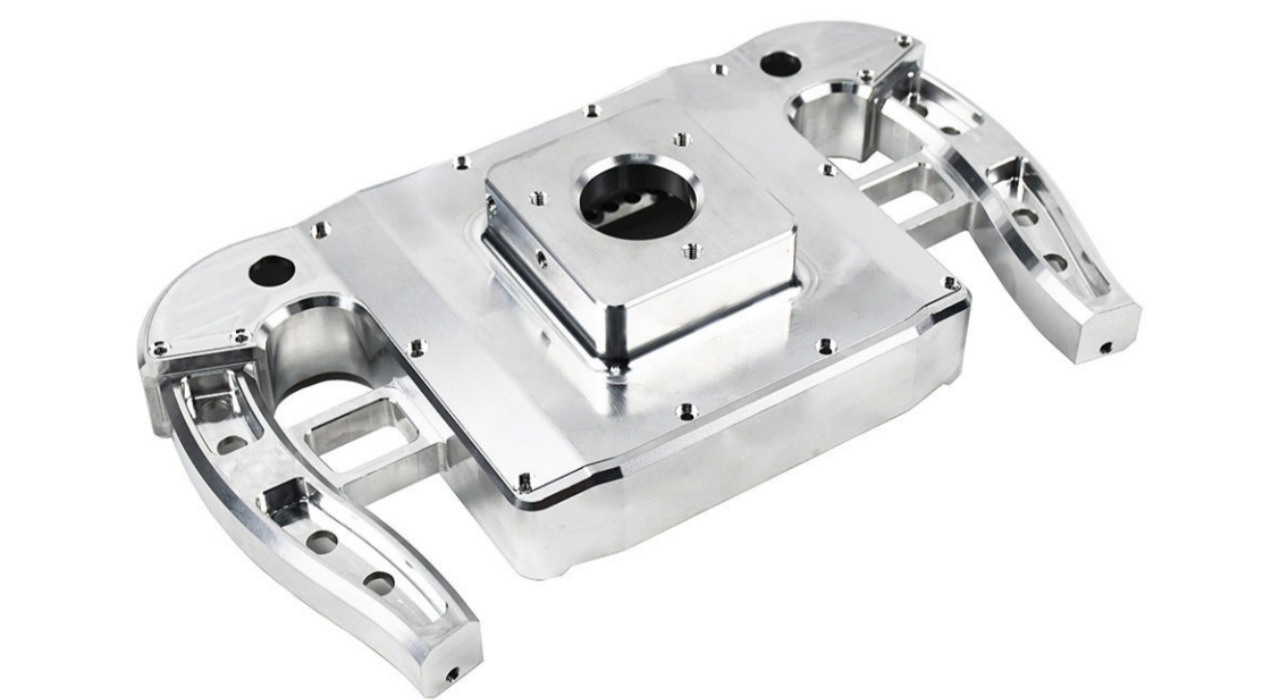

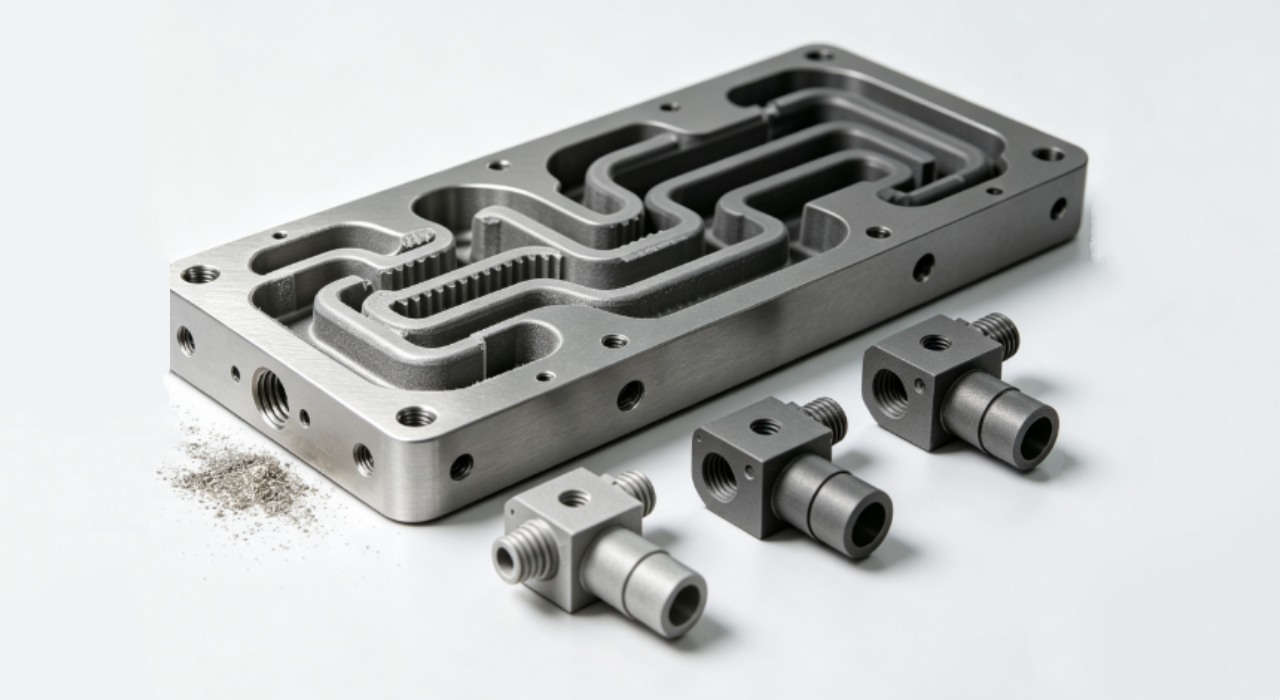

التركيبات المعدنية المصنعة لها أيضًا حدودها الخاصة. وعادة ما تكون ثقيلة، ويصعب على المشغلين تحريكها، ويصعب تعديلها بمجرد تغيير تصميم المنتج.
الطباعة ثلاثية الأبعاد تحل نقاط الألم هذه تمامًا. فهو يوفر لك طريقة أسرع وأكثر مرونة لصنع الأدوات التي تحتاجها، عندما تحتاج إليها مباشرة.

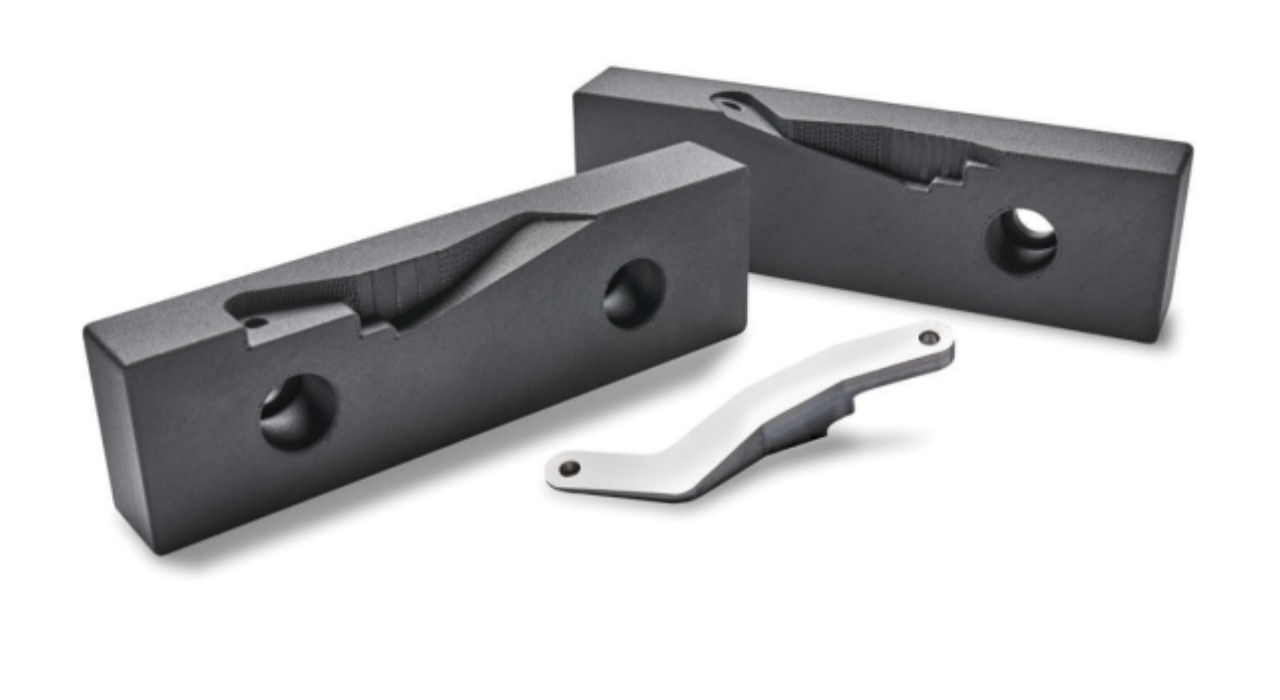

تعد السرعة واحدة من أكبر المزايا التي توفرها الطباعة ثلاثية الأبعاد لإنتاج التركيبات والرقص.
عادةً ما يسير سير العمل التقليدي على النحو التالي: تصميم CAD، وبرمجة CNC، والتصنيع، ثم التجميع. اعتمادًا على مدى التعقيد، يمكن أن تستغرق هذه العملية من أسبوع إلى ثلاثة أسابيع قبل أن يكون لديك أداة قابلة للاستخدام.
تعمل الطباعة ثلاثية الأبعاد على تبسيط هذه العملية إلى حد كبير. ينتقل الأمر من تصميم CAD مباشرة إلى الطباعة والاختبار. في العديد من الحالات، يمكن إجراء رقصة كاملة الوظائف خلال 24 إلى 48 ساعة. تترجم هذه السرعة إلى قيمة تجارية حقيقية:
يعتقد العديد من الشركات المصنعة خطأً أن الفائدة الرئيسية للطباعة ثلاثية الأبعاد هي المواد الرخيصة. ولكن في الواقع، تكلفة المواد هي أصغر جزء من المدخرات.
توفر لك الطباعة ثلاثية الأبعاد تكاليف البرمجة وساعات العمل الماهرة ورسوم إعداد الماكينة وتكاليف مخزون الأدوات الخاملة. هذه هي حيث المدخرات الحقيقية. يمكن أن تستغرق تجهيزات CNC ساعات من البرمجة والإعداد قبل أن يتم قطع المعدن. تتخطى التركيبات المطبوعة ثلاثية الأبعاد كل ذلك تقريبًا.
نادرًا ما تظل تصميمات المنتجات كما هي، خاصة أثناء تقديم منتج جديد، وتجميع النموذج الأولي، والإنتاج بكميات منخفضة. في كل مرة يتغير فيها جزء ما، غالبًا ما يتعين على التثبيت الذي يحمله أن يتغير أيضًا.
باستخدام الأدوات التقليدية، يتعين عليك إعادة صياغتها أو إعادة تشكيلها. هذا يلتهم وقتك وميزانيتك غير المخطط لها. باستخدام الطباعة ثلاثية الأبعاد، ما عليك سوى تحديث ملف CAD وطباعة نسخة جديدة. لا حاجة لجدولة المعالجة الثانوية، ولا حاجة لانتظار فترة زمنية للمعالجة.
ولهذا السبب تحتفظ العديد من الفرق الهندسية بالطباعة ثلاثية الأبعاد كنسخة احتياطية عندما يكون المنتج لا يزال في طور التطور.

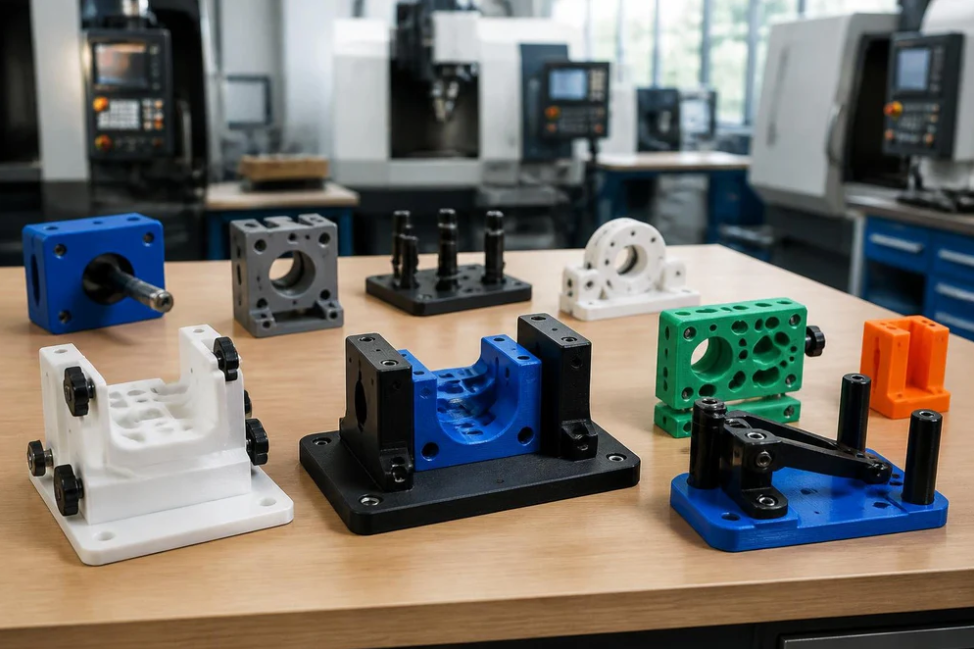

تلعب التركيبات والأدوات المطبوعة ثلاثية الأبعاد الآن دورًا في كل مرحلة من مراحل التصنيع تقريبًا.

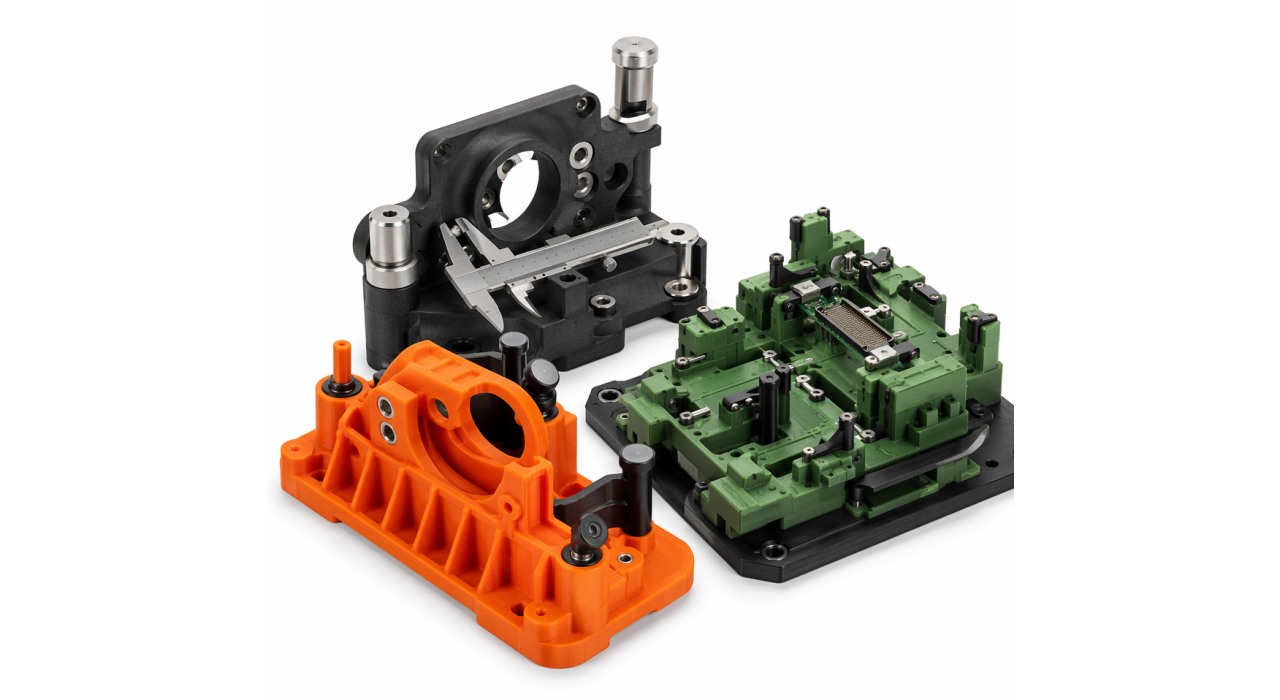

تعد تركيبات التجميع أحد الاستخدامات الأكثر شيوعًا للأدوات المطبوعة ثلاثية الأبعاد. إنهم يساعدون في تجميع المنتج، ويثبتون الأجزاء في موضعها، ويساعدون في عمليات فحص المحاذاة أثناء عملية التجميع.
تساعد التركيبات المصممة جيدًا المشغلين على تقليل أخطاء التجميع، وتحسين الاتساق عبر التحولات المختلفة، ولا تؤدي إلى إبطاء خط الإنتاج باستخدام الأدوات الثقيلة أو غير الملائمة.

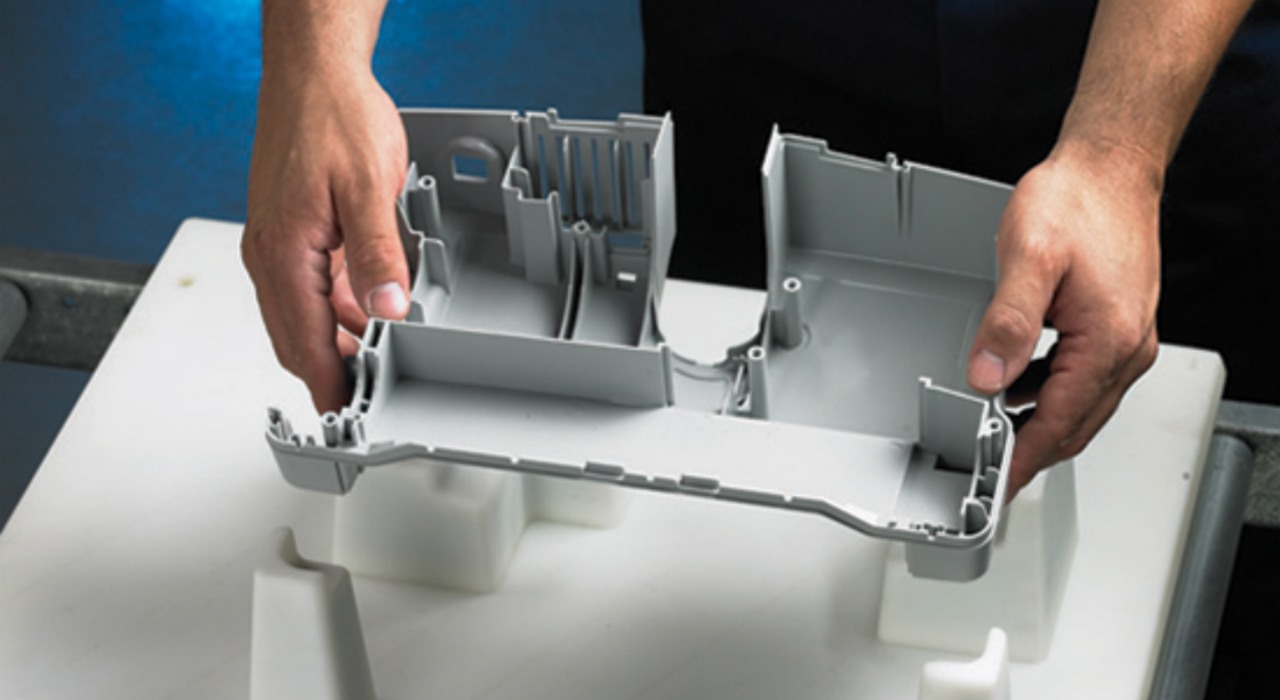

تعتمد فرق الجودة على التركيبات للفحص وفحص الأبعاد والاختبار الوظيفي. يمكن لتركيبات الفحص المطبوعة ثلاثية الأبعاد أن تحمل الأجزاء في موضع قابل للتكرار. وهذا يضمن الحصول على نتائج قياس متسقة عبر مختلف المشغلين.
هذه الممارسة شائعة في تركيبات فحص أجزاء السيارات وتركيبات الاختبار الإلكترونية. حتى الانحراف البسيط في تحديد المواقع يمكن أن يؤدي إلى فقدان القراءات.

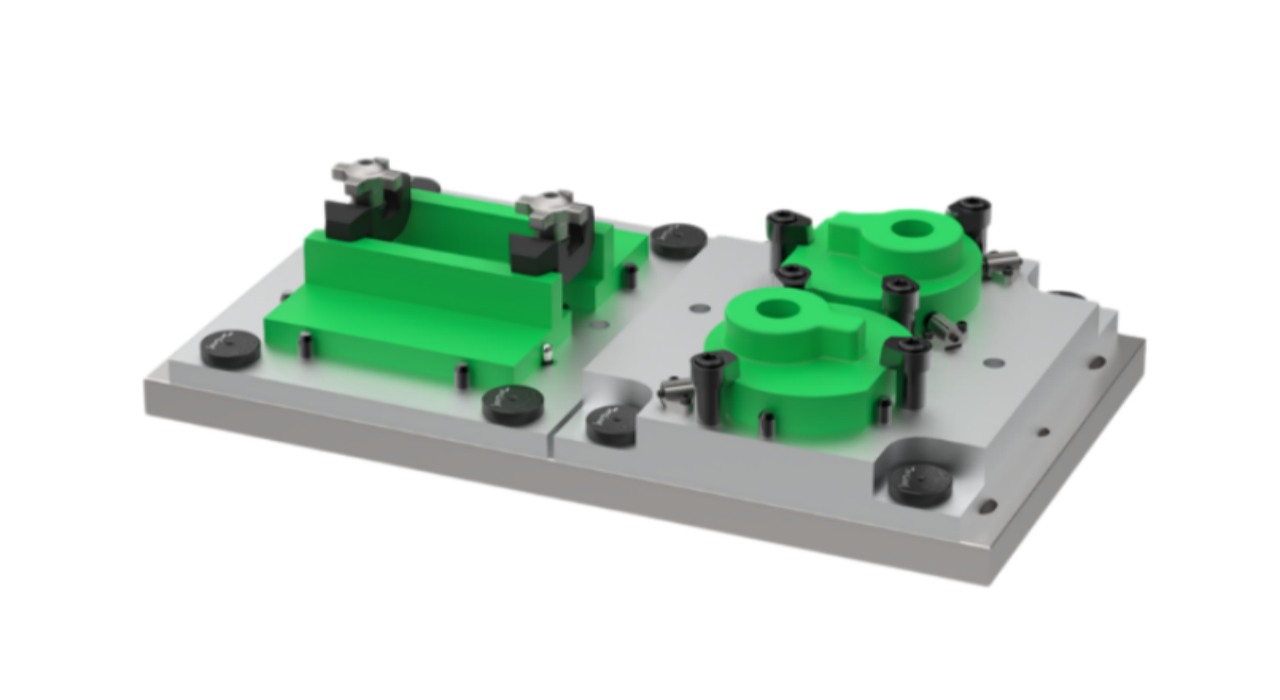

تعد أدوات الحفر والمساعدات الآلية مناسبة جدًا للطباعة ثلاثية الأبعاد. يتم استخدامها لتحديد موضع الثقب، وتوجيه لقم الثقب، والعمل كأدوات مساعدة لعمليات CNC.
غالبًا ما تتوافق هذه الأنواع من أدوات الرقص مع رقم جزء أو عملية واحدة فقط. تتيح لك الطباعة ثلاثية الأبعاد تصنيعها حسب الطلب. يمكنك إنتاج هذه الأدوات المساعدة بسرعة دون استهلاك الوقت والموارد الخاصة بآلات CNC.

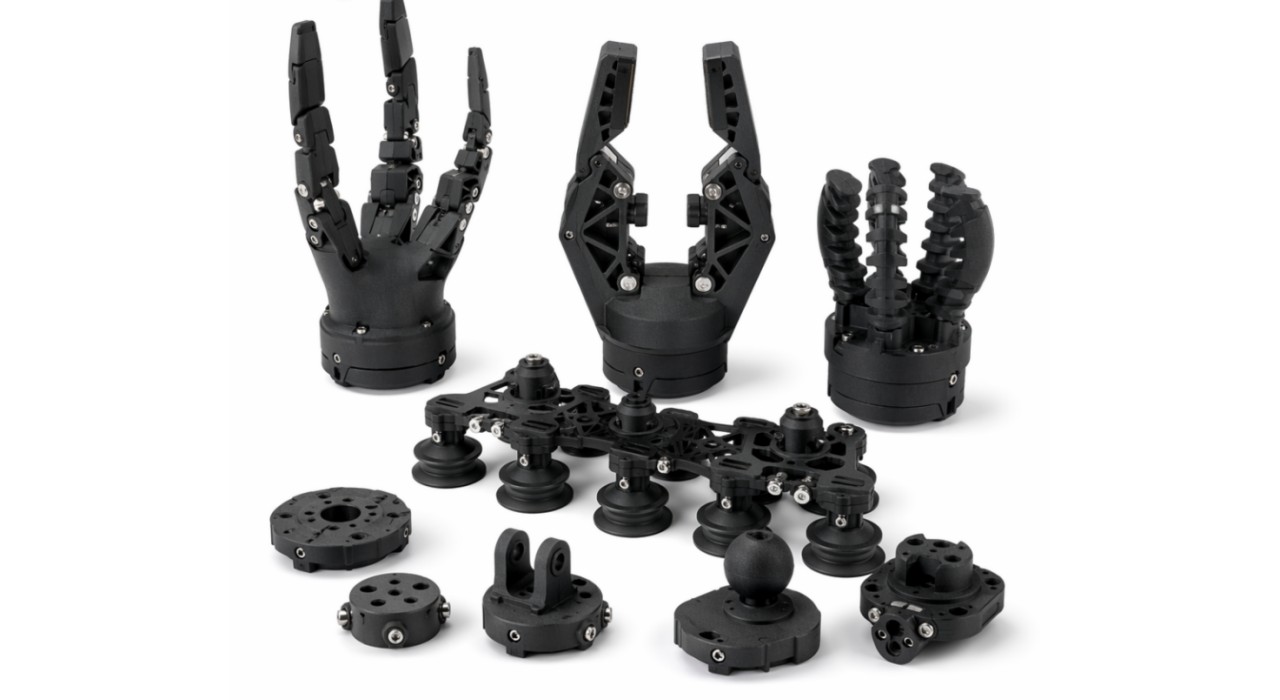

في خطوط الإنتاج الآلية، يتم استخدام الطباعة ثلاثية الأبعاد بشكل متزايد لصنع أدوات نهاية ذراع الروبوت (EOAT)، مثل المقابض وأدوات الالتقاط والمكان المخصصة لأجزاء محددة.
يتميز EOAT المطبوع ثلاثي الأبعاد بأنه خفيف الوزن، مما يقلل من الحمل على أذرع الروبوت. ويمكن أيضًا تخصيصها لتناسب هندسة الأجزاء غير المنتظمة الشكل. في حالة تلف أو تغيير تصميم الجزء، يمكن استبداله بسرعة.
ليست كل عملية طباعة ثلاثية الأبعاد مناسبة لأي تركيبات. فيما يلي مقارنة بين التقنيات السائدة في تطبيقات الأدوات.
يعد FDM (نموذج الترسيب المنصهر) هو الخيار الأكثر فعالية من حيث التكلفة للعديد من التركيبات والأدوات. إنها مناسبة تمامًا للتركيبات الكبيرة، ومساعدات التجميع العامة، والتطبيقات منخفضة الضغط. تشمل المواد الشائعة PETG، وABS، والنايلون، والتي يمكن اختيارها بناءً على متطلبات القوة والمتانة.
الميزة الأساسية لـ FDM هي تكلفتها المنخفضة وقدرتها على إنتاج أجزاء كبيرة، مما يجعلها مثالية لمشاريع الأدوات الكبيرة.
تعد تقنيات SLS وMJF مناسبة للأدوات الصناعية التي تحتاج إلى استخدام متكرر. لا تحتاج هاتان العمليتان إلى أي دعم أثناء الطباعة. يمكنهم تحقيق أشكال هندسية أكثر تعقيدًا.
بالمقارنة مع FDM، فإن الأجزاء المطبوعة باستخدام SLS وMJF تتمتع بخصائص ميكانيكية أفضل. النايلون PA12 هو المادة الأكثر استخدامًا لهاتين العمليتين. إنه يوفر المتانة واستقرار الأبعاد.
في المواقف التي تكون فيها الدقة أكثر أهمية من قوة الطباعة ثلاثية الأبعاد للراتنج، يُفضل استخدام طرق الطباعة الأخرى. تعتبر هذه الطريقة مثالية للأدوات الدقيقة الصغيرة التي تتطلب تفاصيل دقيقة ومهام الفحص.
تحقق الأجزاء المصنوعة بتقنية طباعة الراتنج مستوى عالٍ جدًا من الدقة إلى جانب الأسطح الملساء. كما أنها قادرة على تلبية التفاوتات الدقيقة للغاية دون أي خطوط طبقة مرئية.
يؤثر اختيار المواد بشكل مباشر على أداء وعمر خدمة التركيبات. لذا اختر المادة بناءً على كيفية استخدام التركيبات فعليًا، وليس على المادة الأرخص ثمنًا.
ضع في اعتبارك قوة التثبيت والضغط الميكانيكي وعدد مرات استخدام الجهاز.
إذا تم استخدام الجهاز بالقرب من بيئات ذات درجة حرارة عالية مثل محطات اللحام أو الاختبار الحراري أو تصنيع السيارات، فسوف يتشوه البلاستيك القياسي. في هذه الحالة، تحتاج إلى مواد مقاومة للحرارة.
يعتبر النايلون PA12 والنايلون المقوى بألياف الكربون من الخيارات الشائعة. يمكن للصف المقوى بألياف الكربون أن يحافظ على شكله عند حوالي 150 درجة مئوية. وهذا يتجاوز بكثير الحد المسموح به من بلاستيك FDM القياسي.
تحتاج التركيبات التي تلامس الأجزاء المطلية أو الأسطح النهائية إلى عناية إضافية. يمكن للأسطح الخشنة أن تخدش المنتج. في هذه الحالة، يمكنك اختيار الأجزاء المطبوعة بالراتينج ذات السطح الأملس، أو ABS المصقول بالبخار. كلتا الطريقتين تجعل سطح التثبيت ناعمًا بدرجة كافية. لن يتركوا علامات عند التعامل مع الأجزاء النهائية.
لا تقتصر الأدوات الجيدة على اختيار الطابعة والمواد المناسبة فحسب. تحدد قرارات التصميم أيضًا كيفية أداء التركيبات فعليًا على خط الإنتاج.
لا تصمم التركيبة لتتناسب مع أبعاد الجزء تمامًا. تؤثر تفاوتات الطباعة وانكماش المواد على الأبعاد النهائية للجزء المطبوع. اترك تصريح التجميع المناسب من البداية. بهذه الطريقة، تتناسب التركيبات بشكل صحيح في المرة الأولى ولا تحتاج إلى إعادة صياغة.
أحد الأخطاء الأكثر شيوعًا التي نراها هو تصميم جدران رفيعة جدًا بحيث لا توفر المواد. يمكن أن تؤدي إضافة الأضلاع والشرائح والتعزيزات في المناطق عالية الضغط إلى إطالة عمر خدمة التركيب بشكل فعال. غالبًا ما تكون تكلفة المواد الإضافية ضئيلة مقارنة بالمتانة المكتسبة.
يجب ألا تكون الأدوات الجيدة دقيقة فقط. كما يجب أن يكون من السهل الإمساك به، والتركيب، والاستبدال بمجرد ارتدائه. التفاصيل الصغيرة مثل المقابض المقولبة أو العلامات الواضحة لمنع الأخطاء أو الحواف الدائرية تقدم تجربة مختلفة تمامًا للمشغلين الذين يستخدمونها يومًا بعد يوم.
كل من الطباعة ثلاثية الأبعاد والأدوات التقليدية لها مكانها في التصنيع الحديث. يقارن الجدول أدناه العوامل الأكثر أهمية عند اختيار الأدوات لخط الإنتاج.
اعتبار | الأدوات المطبوعة ثلاثية الأبعاد | الأدوات التقليدية (CNC / المعدن) |
مهلة | عادة من 24 إلى 48 ساعة | من 1 إلى 3 أسابيع أو أكثر |
تكلفة منخفضة الحجم | قليل | عالي |
تغييرات التصميم | سريع، ما عليك سوى تحديث ملف CAD وإعادة الطباعة | بطيئة، وعادة ما تتطلب إعادة التصنيع |
وزن | خفيف الوزن | في كثير من الأحيان أثقل، وخاصة التركيبات المعدنية |
الأفضل ل | النماذج الأولية، NPI، تغييرات التصميم المنخفضة الحجم والمتكررة | فترات إنتاج طويلة، ودقة عالية، وتطبيقات ذات أحمال ثقيلة |
متانة | مناسب للإجهاد المنخفض إلى المتوسط، ويعتمد على المادة | ممتاز للاستخدام طويل الأمد عالي الضغط |
لا تعد التركيبات والأدوات المطبوعة ثلاثية الأبعاد مناسبة لكل موقف، ولكنها تؤدي أداءً جيدًا في السيناريوهات التالية:
إذا كان وضع الإنتاج الخاص بك يتوافق مع أي من الحالات المذكورة أعلاه، فإن الأدوات المطبوعة ثلاثية الأبعاد تستحق الاهتمام الجاد.
تقوم Xunjie بتصميم وتصنيع التركيبات والأدوات المطبوعة ثلاثية الأبعاد للمصنعين في جميع أنحاء العالم. نحن مصنع داخلي بالكامل مع عمليات متعددة. نحن ندعم الطباعة FDM، SLS، MJF والراتنج. يمكننا تقديم الأدوات بناءً على احتياجات الإنتاج المحددة لديك، بدءًا من تركيبات النماذج الأولية وحتى أدوات التجميع الوظيفية.
لدينا فريق تصميم النموذج الخاص بنا. يمكنهم مراجعة التصميم الخاص بك والتوصية بالمواد المناسبة بناءً على الحمل وبيئة العمل. يمكننا تسليم التركيبات الجاهزة للإنتاج في غضون 24 إلى 48 ساعة. لا تتردد في الاتصال بنا في أي وقت للحصول على الاقتباس.
1、 ما هي المواد التي يمكن استخدامها للتركيبات والتركيبات المطبوعة ثلاثية الأبعاد؟
مجموعة المواد البلاستيكية الهندسية المتاحة غنية جدًا بالفعل. وتشمل الأنواع الشائعة النايلون والنايلون المقوى بألياف الكربون والبولي كربونات وسبائك البولي كربونات. ومن بينها، تتمتع المواد المقواة بألياف الكربون بصلابة عالية للغاية. يمكن أن تتطابق قوة الشد لبعض الدرجات مع بعض سبائك الألومنيوم. بالنسبة للمحطات الخاصة التي تحتاج إلى مقاومة للكهرباء الساكنة أو العزل، يمكنك أيضًا اختيار خيوط خاصة ذات خصائص تبديد للكهرباء الساكنة.
2. هل يمكن دمج التركيبات المطبوعة ثلاثية الأبعاد مباشرة في خطوط الإنتاج الآلية أو المؤثرات النهائية للروبوت؟
قطعاً. غالبًا ما نقوم بتخصيص أدوات وتركيبات مطبوعة ثلاثية الأبعاد للروبوتات التعاونية وأنظمة التحميل والتفريغ التلقائية. يمكن تصميم الأجزاء المطبوعة مسبقًا بحواف تثبيت قياسية وقنوات هوائية مدمجة وأقواس استشعار. بعد التشكيل لمرة واحدة، يتم توصيلها مباشرة بوحدة التشغيل الآلي. يقلل هذا التصميم المتكامل للغاية المكون من قطعة واحدة من ساعات العمل للتجميع وتصحيح الأخطاء متعدد الأجزاء. فهو يقلل بشكل كبير من عتبة وتكلفة إعداد الأدوات في ترقيات أتمتة خط الإنتاج. إنه بديل فعال من حيث التكلفة للمؤثرات النهائية الآلية.
3. هل يمكن ضمان دقة تجميع الأدوات والتركيبات المطبوعة ثلاثية الأبعاد؟
بالنسبة للتركيبات والتركيبات المطبوعة ثلاثية الأبعاد المستخدمة في التجميع، فإن التحكم في التسامح أصبح ناضجًا جدًا بالفعل. نحن نستخدم معدات صناعية لطباعة المواد البلاستيكية الهندسية. عادةً ما يبقى خطأ الأبعاد الإجمالي ضمن ±0.2 مم. بالنسبة لأسطح التزاوج الحرجة، يمكننا أيضًا إجراء الصنفرة بعد المعالجة، أو إدخال البطانات النحاسية ومسامير الأوتاد مباشرةً لضمان الدقة.
4、 هل تحتاج أدوات الطباعة ثلاثية الأبعاد إلى معالجة لاحقة قبل الانتقال إلى خط الإنتاج؟
ذلك يعتمد على التطبيق المحدد. يمكن استخدام العديد من التركيبات مباشرةً بعد التنظيف البسيط للطابعة مباشرةً. بالنسبة للآخرين، خاصة أولئك الذين يلمسون أسطح المنتج النهائي أو يحتاجون إلى نعومة أعلى، فإن إجراء بعض الصنفرة أو التلميع بالبخار أو وضع طبقة رقيقة قبل الاستخدام سيعطي نتائج أفضل.
5、 ما هي المدة التي يمكن أن تستمر فيها تركيبات الأدوات المطبوعة ثلاثية الأبعاد في الإنتاج اليومي؟
يرتبط عمر خدمة تركيبات الأدوات المطبوعة ثلاثية الأبعاد ارتباطًا مباشرًا بالمادة وكثافة عمل الأدوات. يمكن لتركيبات النايلون PA12 المصممة جيدًا أن تتحمل شهورًا أو حتى سنوات من الاستخدام اليومي على خط التجميع. يمكن أيضًا أن تدوم تركيبات FDM للخدمة الخفيفة للمهام منخفضة الضغط لفترة طويلة، طالما تم تنفيذ سماكة الجدار وهياكل التسليح بشكل صحيح.
