عند صنع النماذج الأولية أو الأجزاء الوظيفية أو العبوات أو أدوات الرقص أو التركيبات، يجب تحديد كيفية التعامل مع الخيوط قبل الطباعة. الخيوط المطبوعة مباشرة، والمثبتات القياسية، وإدراج الخيوط المعدنية المدمجة، يتطلب كل منها بدلات خلوص مختلفة. سيقوم هذا الدليل بتحليل هذه الخيارات واحدًا تلو الآخر.
تقوم الطباعة ثلاثية الأبعاد ببناء الأجزاء طبقة بعد طبقة. تؤثر هذه العملية على هندسة الخيوط الدقيقة بعدة طرق محددة.
المواضيع ليست مستحيلة للطباعة. لكن التصميم الذي يبدو صحيحًا في التصميم بمساعدة الكمبيوتر (CAD) قد يتصرف بشكل مختلف بعد الطباعة. تحتاج إلى ترك بدل لهذه الانحرافات في التصميم.
عنصر المقارنة | خيوط مطبوعة ثلاثية الأبعاد | الخيوط المجهزة |
دقة الأبعاد | تؤثر الطبقات والانكماش والاتجاه على الدقة | الدقة تحت السيطرة |
الانتهاء من السطح | تكون خطوط الطبقة مرئية وهناك إمكانية لاكتشاف بنية الدعم المتبقية | من السهل إنشاء سطح أملس |
الأكثر تطبيقًا على | تستخدم في النماذج الأولية والخيوط الأكبر والأحمال الخفيفة | يستخدم في التجميع المتكرر، والأحمال الثقيلة، والمناسبات التي تحتاج إلى تحمل صارم |
عمر التجميع | يلبس بشكل أسرع بعد الاستخدام المتكرر | يبقى فعالا خلال التحولات العديدة |
مهلة | سريع وغير معقد | يتطلب المزيد من الآلات والتنصت |
ليست كل الخيوط مناسبة للطباعة المباشرة ثلاثية الأبعاد. تعمل بعض الخيوط بشكل أفضل مع الإدخالات أو أدوات التثبيت القياسية أو المعالجة السريعة بعد الطباعة. الجزء التالي يشرح كيفية الحكم.

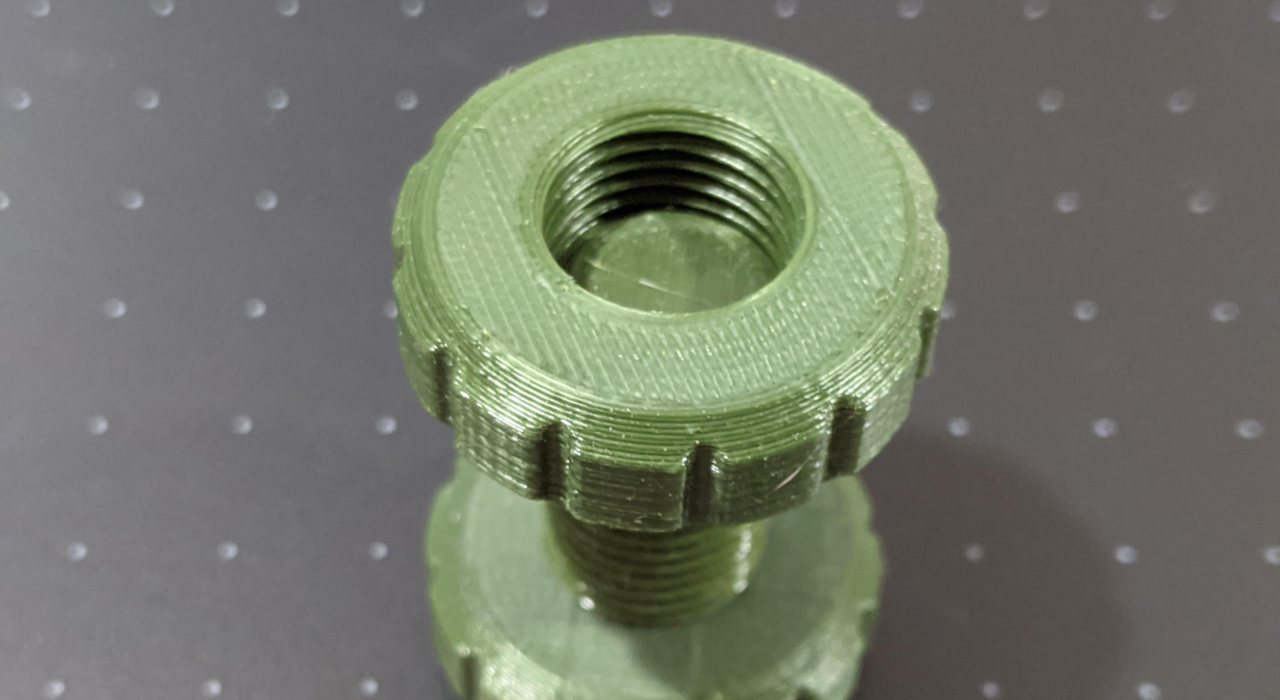

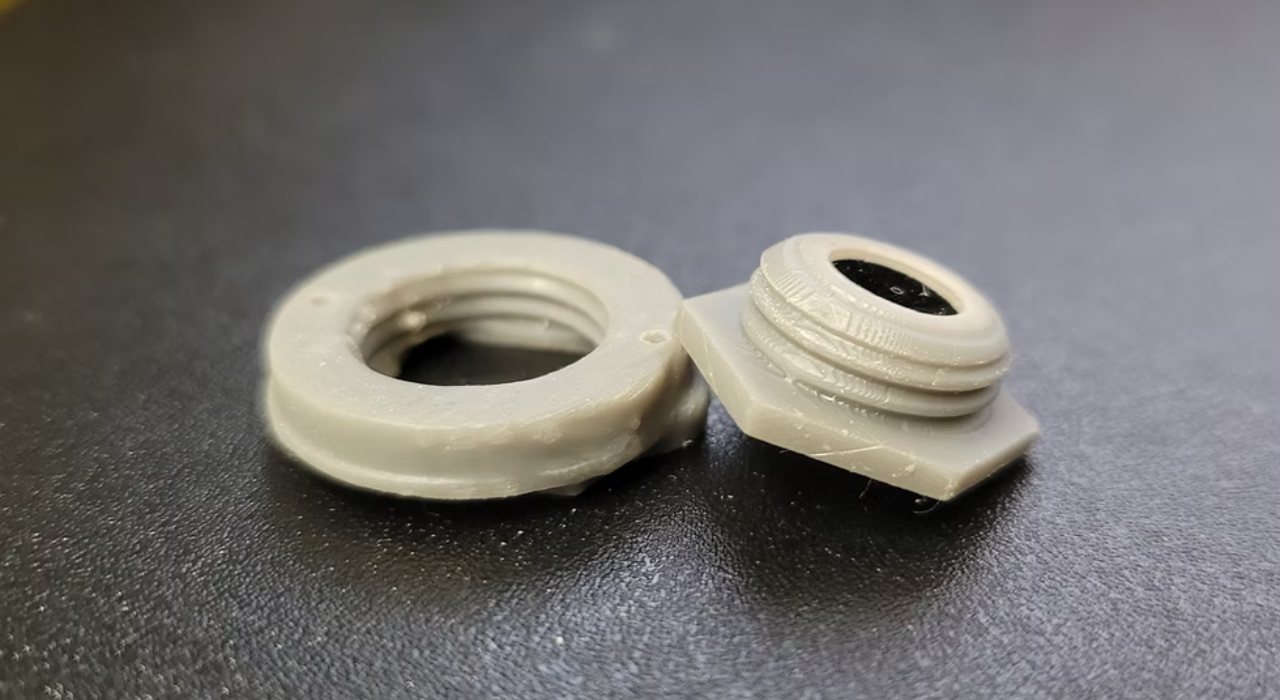

تناسب الخيوط الداخلية المطبوعة مباشرة الخيوط الكبيرة، وتكرار التجميع المنخفض، والوصلات من البلاستيك إلى البلاستيك والنماذج الأولية. يمكنهم حفظ خطوة الإدراج اللاحقة. في العديد من التطبيقات ذات التحميل الخفيف، يمكن للخيوط المطبوعة أن تلبي متطلبات الملاءمة مباشرة.
الخيوط الصغيرة والتفكيك المتكرر والوصلات عالية التحميل هي قصة مختلفة. كلما كان حجم الخيط الداخلي أصغر، انخفضت دقة الطباعة بشكل أسرع. كما يصبح التآكل أكثر وضوحًا بعد التشديد المتكرر.

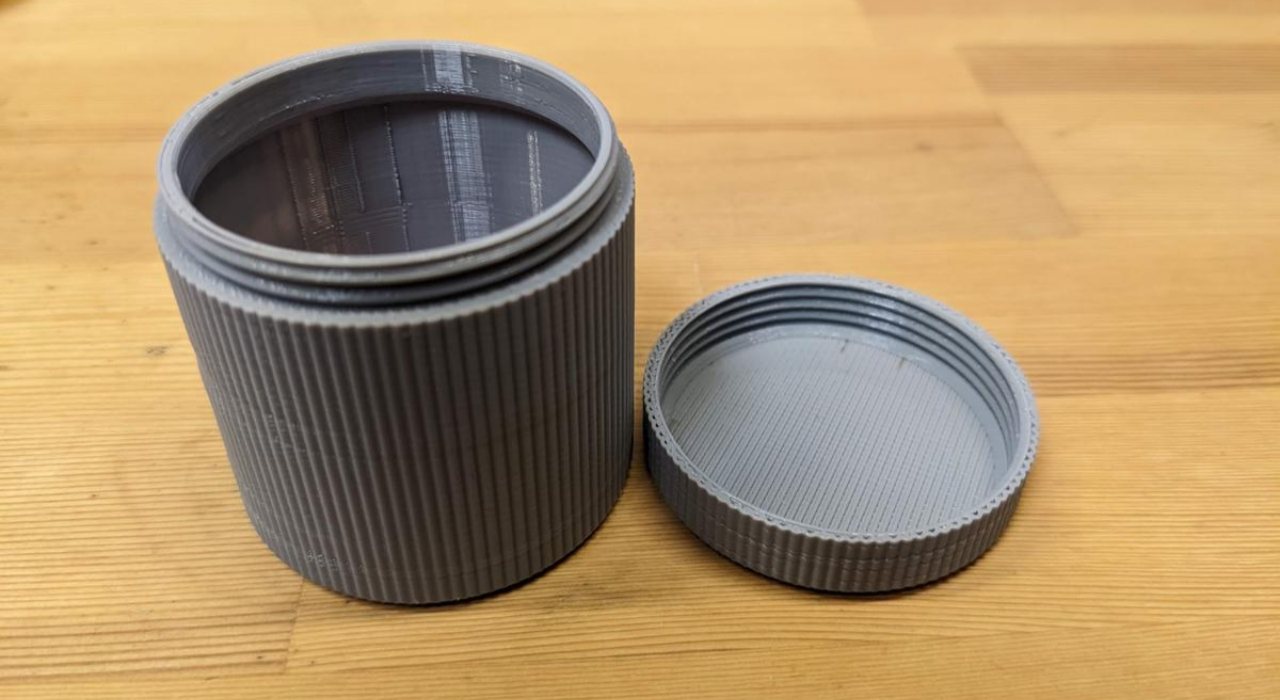

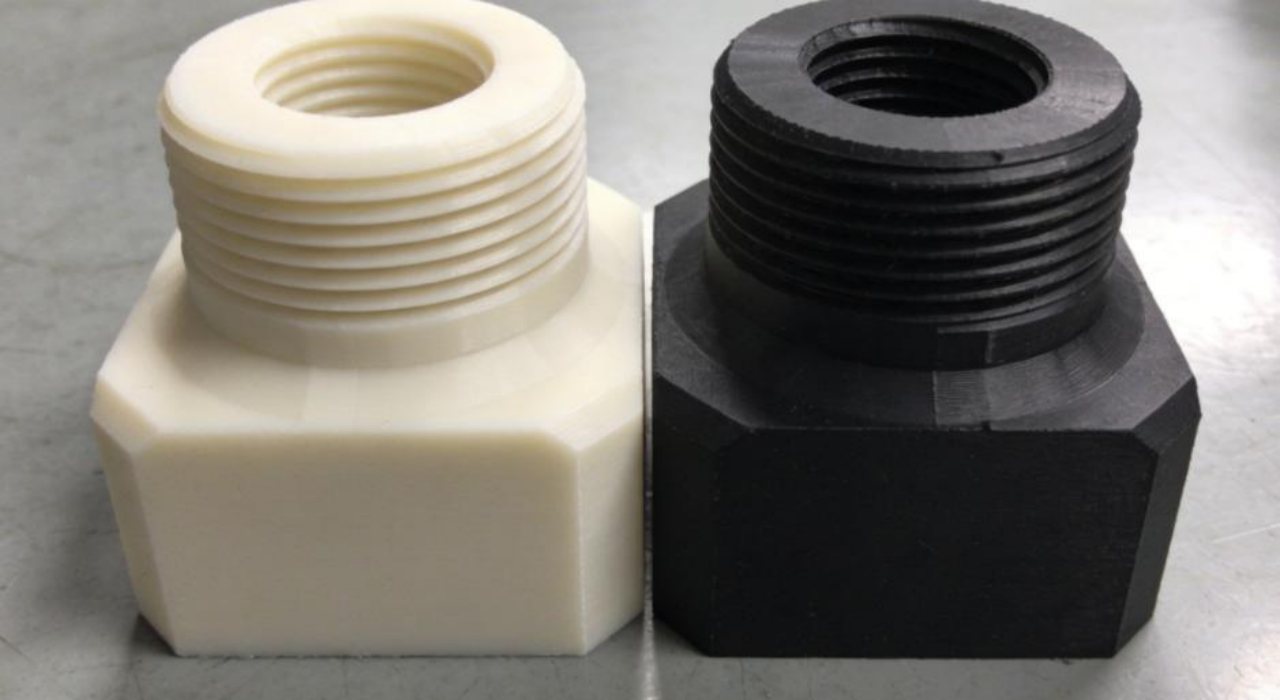

تعد طباعة الخيوط الخارجية أكثر موثوقية من الخيوط الداخلية. يمكن للطابعة معالجة ملف التعريف الخارجي مباشرة. إنها تناسب القبعات والعلب والمقابض والموصلات والأغطية المخصصة.
لا تزال الخيوط الخارجية بحاجة إلى الخلوص المناسب لتتشابك بشكل صحيح مع المكسرات أو أجزاء التزاوج. من الأسهل تحقيق طباعة ملف التعريف الخارجي، ولكن يجب أيضًا مراعاة انكماش المواد والتفاوتات مسبقًا.

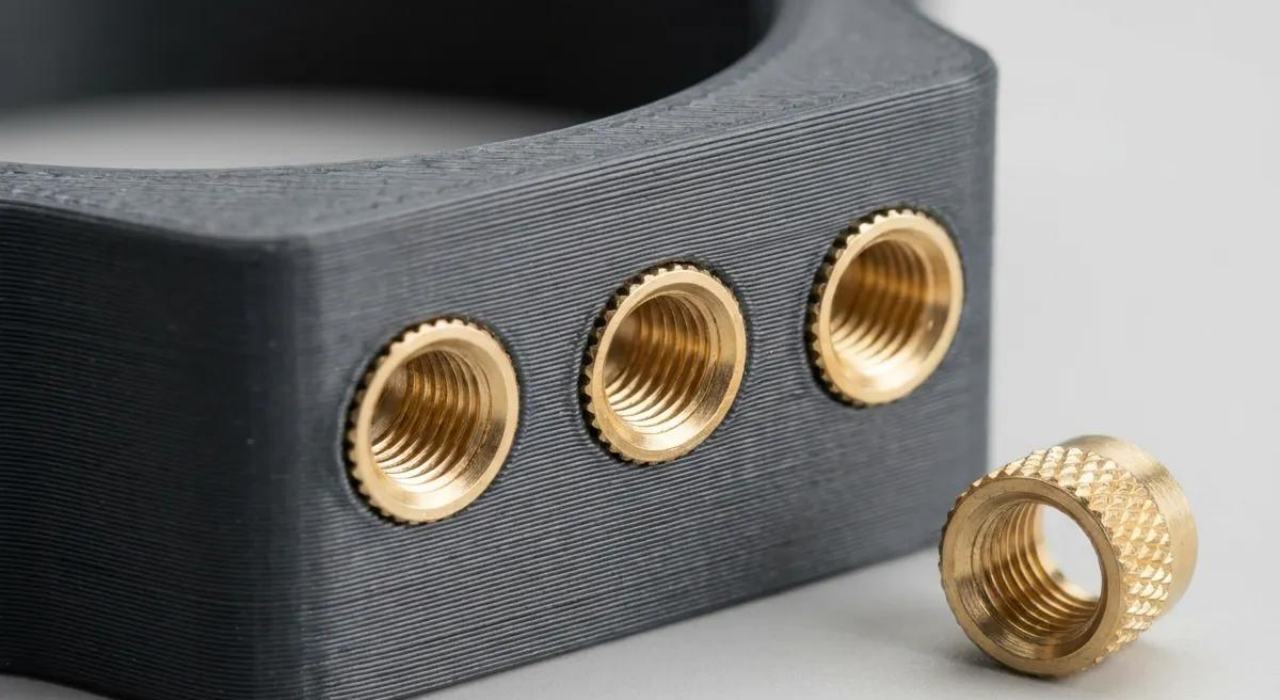

عندما يحتاج الجزء إلى التجميع والتفكيك عدة مرات، أو يحتاج إلى الحفاظ على قوة تثبيت ثابتة، فإن إدخالات الخيط تستحق الخطوة الإضافية. تشمل الطرق الشائعة ما يلي:
تعد الإدخالات المعدنية مناسبة جدًا للعلب الإلكترونية والمرفقات الصناعية والتركيبات والنماذج الأولية الوظيفية التي تحتاج إلى إصلاح في الموقع. إذا كانت هناك حاجة لفتح المنتج للإصلاح في المستقبل، فإن متانة الإدخالات المعدنية أعلى بكثير من الخيوط البلاستيكية المطبوعة مباشرة.
في بعض الأحيان، تكون فتحات الصمولة أو فتحات توقف الصمولة السداسية أو فتحات صامولة الخرطوشة أبسط وأكثر موثوقية من طباعة الخيوط المعقدة مباشرة. وهذا يسمح باستخدام الصواميل الجاهزة، دون الاعتماد على دقة الخيوط المطبوعة، ويؤدي إلى استقرار أفضل في التجميع.

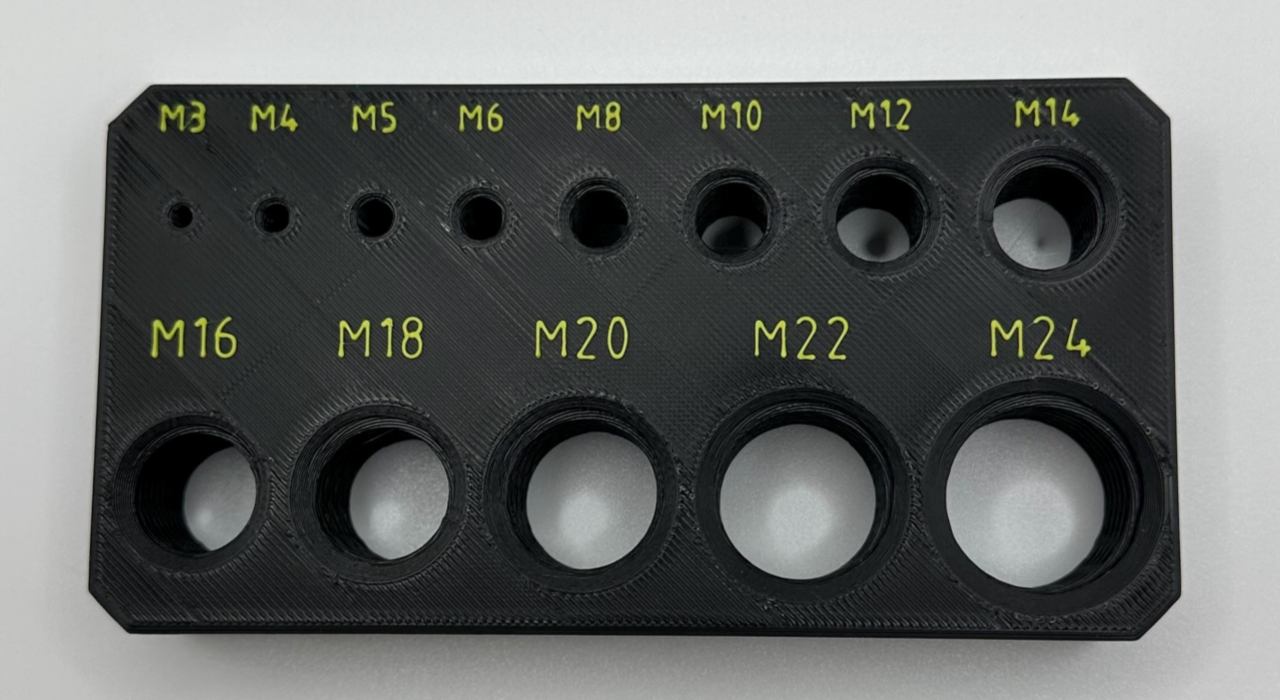

من المرجح أن تواجه الخيوط الصغيرة مشاكل أكثر من الخيوط الكبيرة، والتي تتضمن جوانب متعددة من الهندسة والعملية:
كلما كان الخيط أصغر، كلما احتاج إلى تقييم شامل مقترن بعملية الطباعة والمواد والمعالجة اللاحقة، وليس مجرد النظر إلى معلمة واحدة.
من السهل الحصول على المثبتات القياسية ورخيصة الاستبدال. كما أنها تجعل التجميع أسهل للعملاء. قد تحل خطوات الخيط المخصصة مشكلة تصميم معينة، ولكنها تربط الجزء بمورد واحد وأداة واحدة. نوصي باستخدام معايير الخيط المشترك كلما أمكن ذلك:
تعد قيمة M10 × 1.5 المميزة في ملف CAD قيمة مثالية. لا يضمن ذلك أن الجزء المطبوع سيتم تثبيته بسلاسة على مسمار M10 القياسي. يمكن أن تحدث انحرافات بين الحجم الفعلي وبيانات CAD. تشمل الأسباب ما يلي:
لذلك، لا يمكن استخدام أبعاد CAD إلا كمرجع للتصميم. قبل الإنتاج الضخم، يجب عليك التأكد من خلال الاختبار المادي أن ملاءمة الخيط مقبولة.

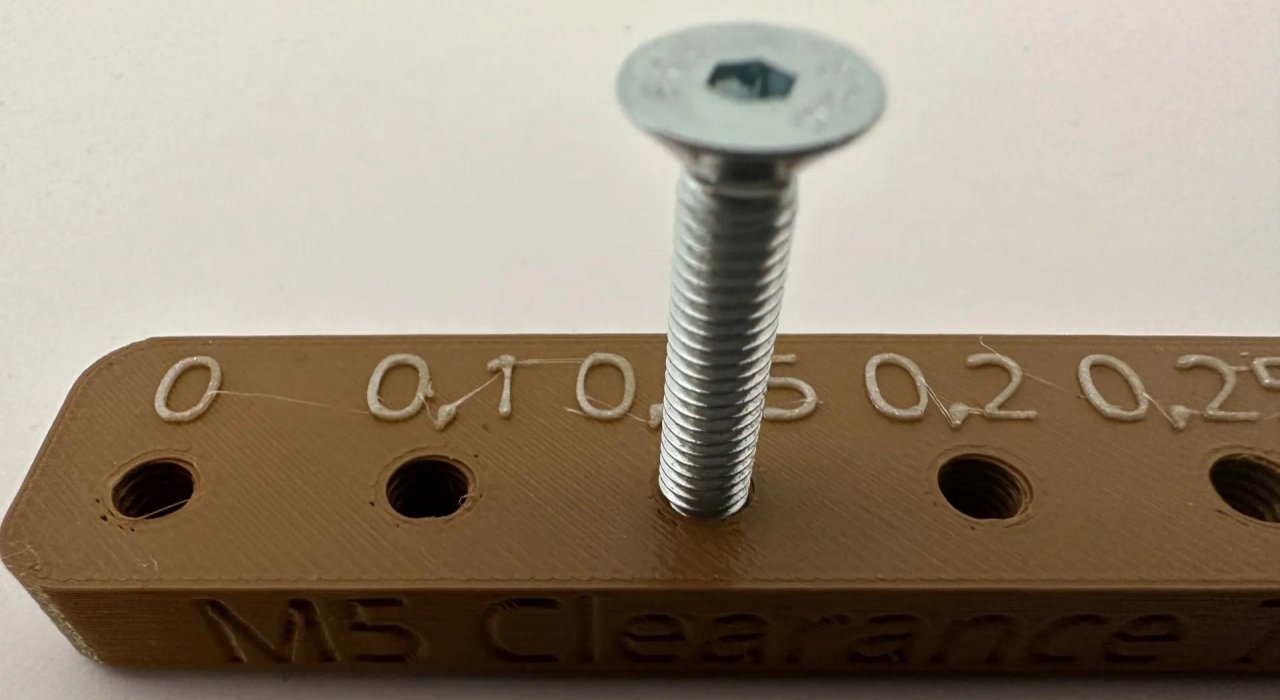

لا توجد قيمة تصفية عالمية تناسب جميع الطابعات والمواد وأحجام الخيوط. يعتمد الخلوص على العملية والمادة وحجم الخيط وكيفية تجميع الأجزاء.
عملية | الخلوص الشعاعي النموذجي |
FDM | 0.15 إلى 0.3 ملم |
راتينج SLA | 0.1 إلى 0.2 ملم |
نايلون SLS | 0.15 إلى 0.3 ملم |
نايلون ام جي اف | 0.15 إلى 0.3 ملم |
المعادن (SLM أو LPBF) | 0.1 إلى 0.2 ملم، وغالبًا ما يتم الانتهاء منه عن طريق النقر |
تساعد الخطوات العملية التالية على تضييق الفجوة بين CAD والجزء النهائي:
من المهم ملاحظة أن تطبيق إجراءات الاختبار هذه يتطلب استثمارًا إضافيًا للوقت في البداية، ولكن في الوقت نفسه، يمكن أن يمنع مجموعة كاملة من الأجزاء التي بها عيوب في ملاءمة الخيوط.

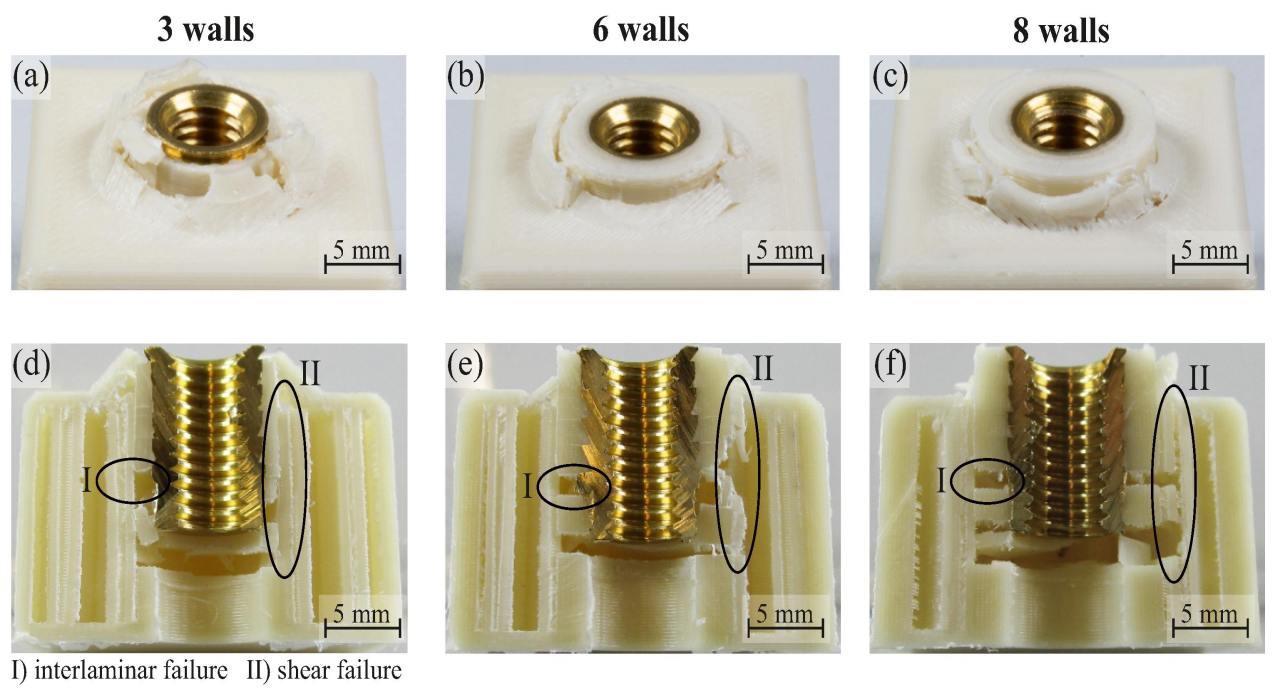

تعتبر الجدران الرقيقة حول الخيوط نقطة فشل شائعة في الأجزاء المطبوعة. عندما يكون الجدار المحيط بالثقب الملولب رقيقًا جدًا، فإن الضغط الناتج عن ربط المسمار يتركز في المقطع العرضي الصغير. يمكن أن يتسبب هذا في حدوث تشققات حول الرأس، أو تشوه تحت حمل التثبيت، أو تجريد الخيط بعد بضع دورات فقط.
يسمح القطر الأكبر للرأس والجدران الأكثر سمكًا وتعزيز منطقة الخيط بتوفير مادة كافية لعمليات الخيط. الزيادة الصغيرة في أبعاد الرئيس لا تضيف تكاليف مادية خطيرة، ولكن هناك زيادة كبيرة في القوة.

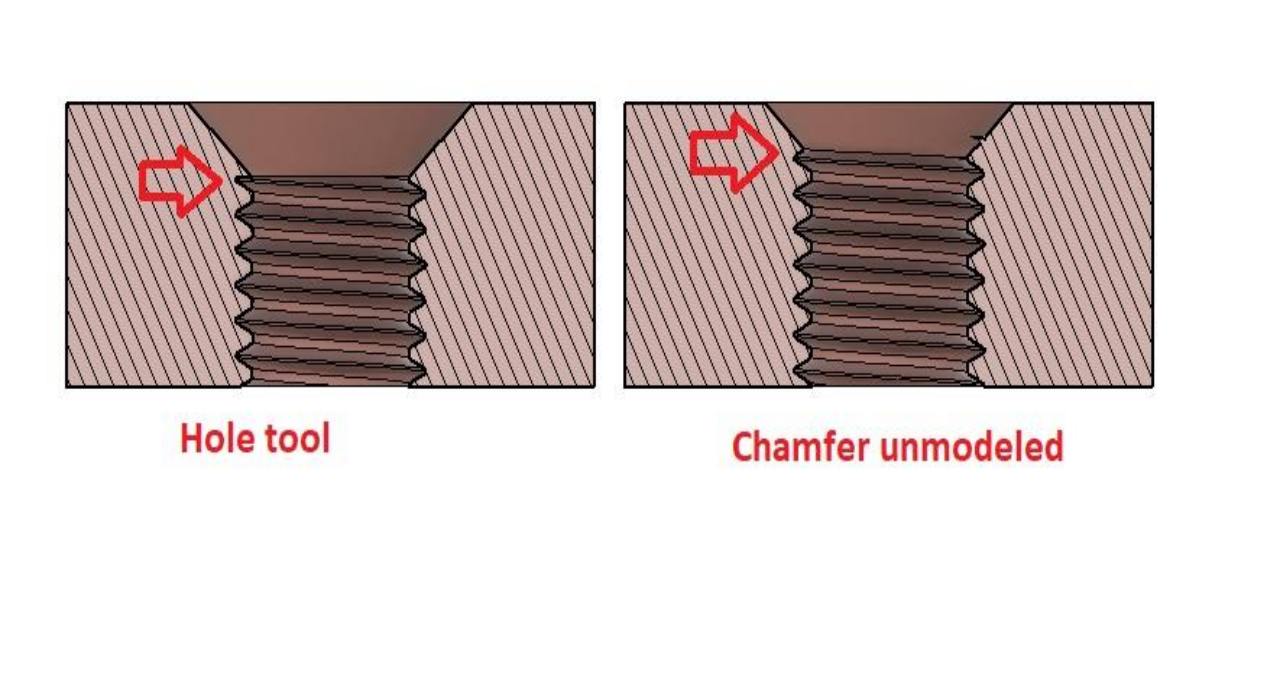

يمكن أن تؤدي إضافة شطب أو مقدمة عند مدخل الخيط إلى تحسين إحساس التجميع بشكل ملحوظ. فهو يساعد على محاذاة المسمار بشكل صحيح، ويقلل من الخيوط المتقاطعة، ويجعل التجميع أكثر سلاسة.
الزوايا الحادة تركز الضغط. المفصل الذي يلتقي فيه رئيس الخيط بالجسم الرئيسي بزاوية 90 درجة يكون ضعيفًا بشكل خاص. استخدم الشرائح أو نصف القطر الانتقالي أو الأضلاع عند المفصل بدلاً من ذلك. هذا ينشر الحمل على مساحة أكبر. ومن ثم تكون قاعدة الرئيس أقل عرضة للتصدع.
طباعة FDM للخيوط الأكبر عملية جدًا ومنخفضة التكلفة. خطوط الطبقة واتجاه الطباعة لها تأثير حقيقي على محمل حمل الخيط. لذا فإن خيوط FDM أكثر ملاءمة للنماذج الأولية والتركيبات والرقص والأجزاء الوظيفية الكبيرة. يمكن أن تمتص ملفات تعريف الخيوط السميكة بعض الأخطاء.
يمكن لراتنج SLA التقاط التفاصيل الدقيقة وله تشطيب سطحي جيد. إنها تناسب ملفات تعريف الخيوط الصغيرة التي لا يمكن لـ FDM تكوينها بشكل واضح. لكن قوة الراتنج القياسية ليست عالية. عندما يتحمل الخيط حمولة عالية أو يحتاج إلى تجميع وتفكيك متكرر، فمن الآمن اختيار راتينج من الدرجة الهندسية أو استخدام إدراجات الخيط.

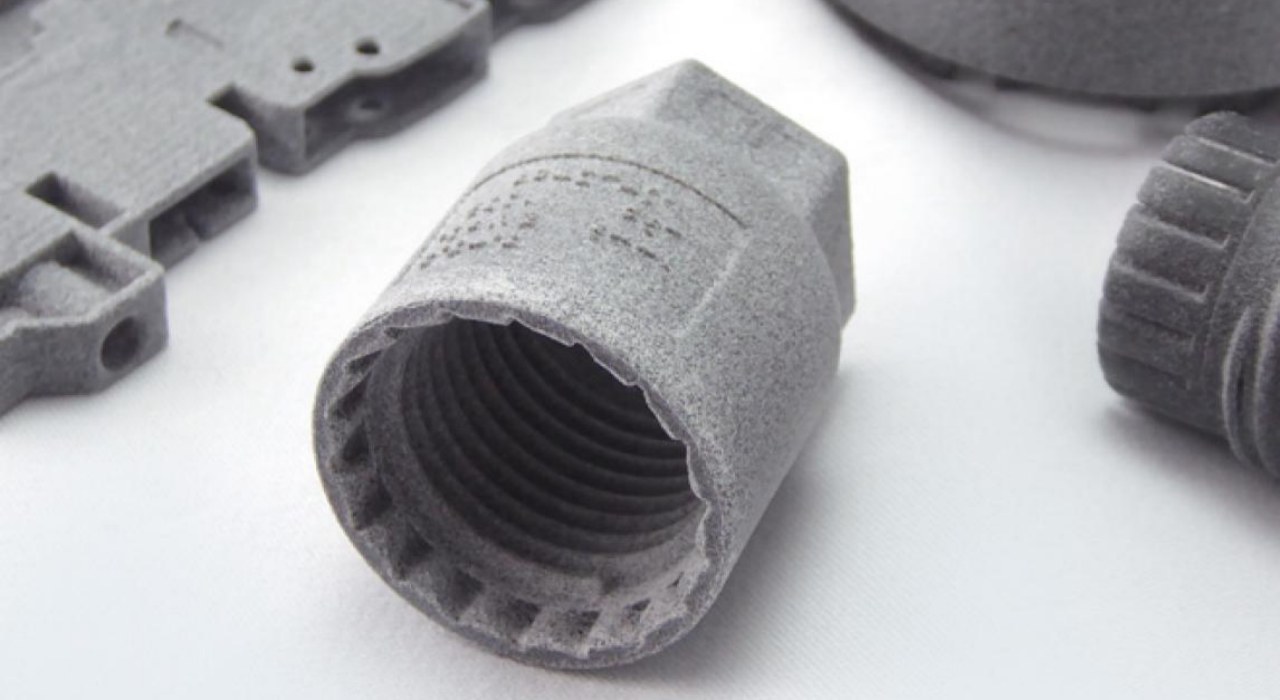

تتميز خيوط النايلون المطبوعة SLS بخصائص ميكانيكية جيدة. عملية الطباعة لا تحتاج إلى دعم. ملف تعريف الخيط نظيف. لا توجد علامات دعم أو ضرر. إنها تناسب التجميعات الوظيفية التي تحتاج إلى مقاومة الصدمات. ويمكنه أيضًا تشكيل هياكل خيطية معقدة يصعب طباعتها بواسطة FDM أو SLA.
تتميز الأجزاء المطبوعة من النايلون MJF بالاتساق الجيد والقوة الوظيفية الموثوقة. أنها تناسب إنتاج دفعة صغيرة. عند الانتقال من النماذج الأولية لمرة واحدة إلى الإنتاج بكميات صغيرة، فإن MJF هو الخيار الأكثر ملاءمة.

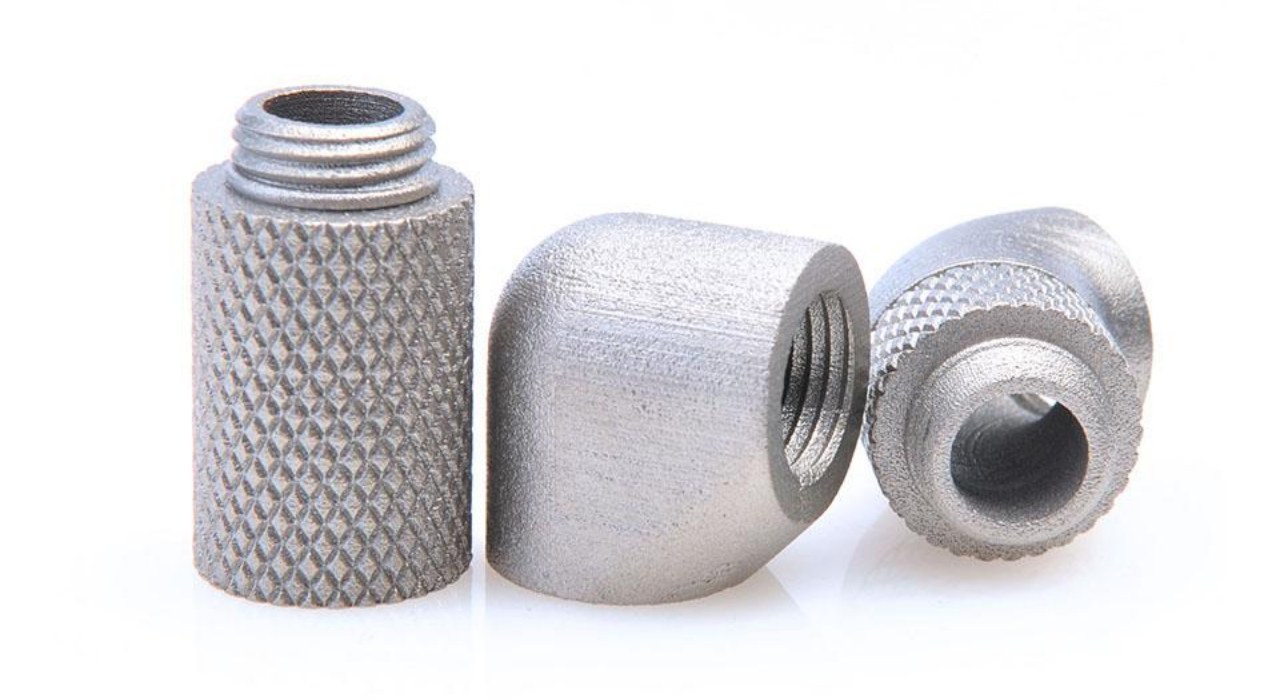

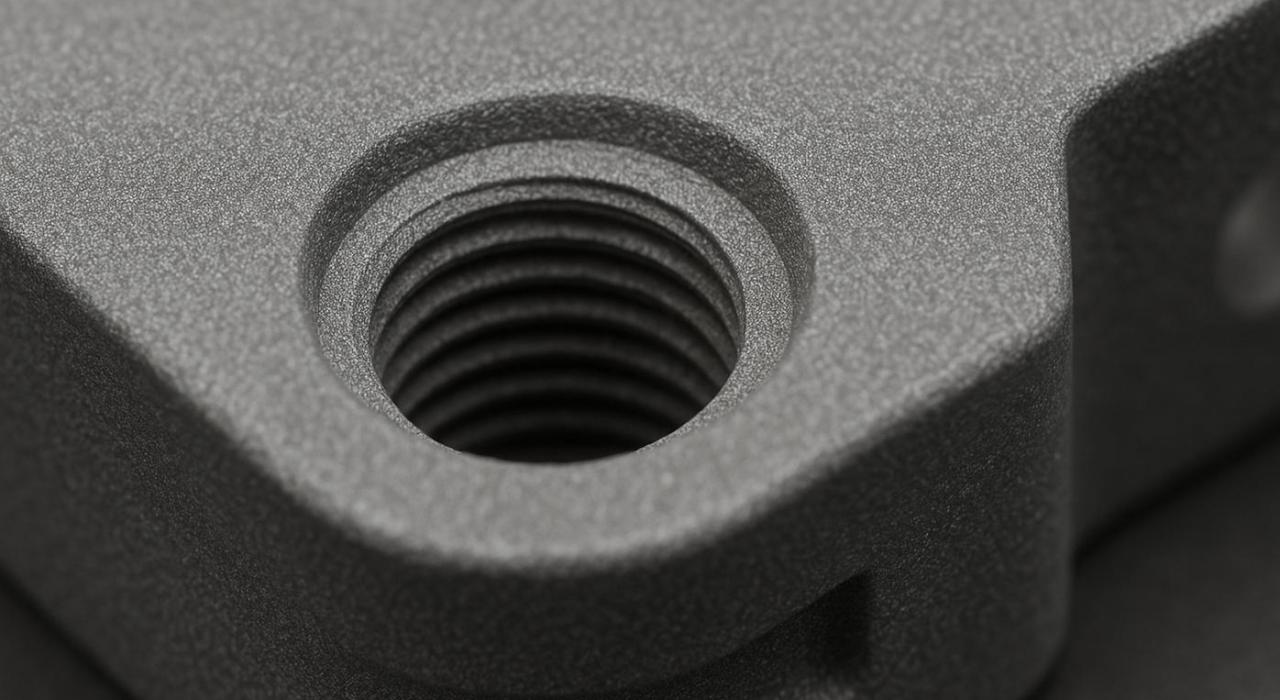

تستخدم الطباعة المعدنية ثلاثية الأبعاد عادةً عمليات SLM وLPBF. إنها تناسب البيئات ذات درجات الحرارة العالية والأحمال الميكانيكية العالية والأجزاء الصناعية الصعبة. عادةً ما يتم تصنيع الخيوط الداخلية عالية الدقة أو النقر عليها بعد الطباعة. وهذا يحافظ على حرية التصميم ويضمن دقة الملاءمة النهائية.
في ظل عزم الدوران العالي، غالبًا ما تتشقق الخيوط البلاستيكية أو تتشقق قبل أن يصل المثبت إلى قوة التثبيت المناسبة. عندما يتطلب التجميع عزم دوران حقيقي، يجب التخطيط لإدخالات معدنية أو طرق توصيل بديلة من البداية.
الأجزاء التي غالبًا ما يتم فتحها أو إصلاحها أو إعادة تجميعها تخضع للضغط المتكرر حتى تتآكل بشكل دائري أو شريطي. بالنسبة لمثل هذه الأجزاء، ينبغي النظر في الإدخالات من البداية لتجنب إعادة التصميم لاحقًا.
ارتفاع درجة الحرارة يؤثر بشكل كبير على الخيوط البلاستيكية. عندما تسخن الأجزاء بسبب درجة الحرارة المحيطة أو احتكاك التجميع، تظهر مشاكل مثل التليين والزحف وانخفاض قوة الخيط.
بالنسبة للأحمال العالية أو المفاصل الحرجة للسلامة، لا يمكن أن تعتمد القرارات على قابلية الطباعة وحدها. يجب تقييم المواد والمثبتات والإدخالات والحمل المتوقع وعملية التصنيع معًا.
الموقف | المواضيع المطبوعة | إدراجات مترابطة |
تردد التجميع | مرة أو مرتين | متكررة ومستمرة |
قوة التحميل والتثبيت | ضوء | معتدلة إلى عالية |
حجم الخيط | خيوط أكبر | أي حجم، وخاصة الصغيرة |
مواد نموذجية | البلاستيك إلى البلاستيك | المسمار المعدني في جزء من البلاستيك |
موثوقية طويلة المدى | أقل مع مرور الوقت | أعلى مع مرور الوقت |
تتمتع Xunjie بأكثر من عشر سنوات من الخبرة في الطباعة ثلاثية الأبعاد. نحن ندعم FDM وSLA وSLS وMJF نايلون والطباعة المعدنية والتصنيع باستخدام الحاسب الآلي.
إذا لم تكن متأكدًا من استراتيجية الخيط التي تناسب الجزء الخاص بك، فأرسل إلينا ملفات CAD ومتطلبات التجميع الخاصة بك. سنساعدك على إيجاد حل للخيط والتثبيت يكون عمليًا في الإنتاج الضخم.
1、 لماذا لا يمكنني أبدًا تثبيت الثقوب الملولبة المطبوعة؟
المشكلة الأكثر شيوعًا في تصميم الخيوط المطبوعة ثلاثية الأبعاد هي النمذجة مباشرةً وفقًا للأبعاد القياسية. عادة ما تكون الثقوب المطبوعة FDM أصغر قليلاً من حجم النموذج لأن البلاستيك المبثوق يتمدد إلى الخارج، وتضيف خطوط الطبقة نفسها بعض الخشونة. ولذلك، فإن تركيب الخيط على الأجزاء المطبوعة ثلاثية الأبعاد يحتاج إلى بدل إضافي. بشكل عام أضف 0.15 إلى 0.3 ملم لكل جانب، أي ما يعادل 0.3 إلى 0.6 ملم في القطر.
2. هل يمكنني استخدام نماذج الخيوط القياسية مباشرة للخيوط المطبوعة ثلاثية الأبعاد؟
يمكنك ذلك، لكن لا ينصح بذلك. قمم الخيوط المثلثة القياسية حادة جدًا. تميل الأجزاء المتدلية إلى الترهل أثناء الطباعة، ويمكن أن تنحشر عند تثبيتها. عادةً ما نقوم بتقليل زاوية الخيط، أو نستخدم مباشرة خيوط شبه منحرفة أو مسننة. ستكون جودة الطباعة أكثر استقرارًا. إذا كان يجب عليك استخدام خيوط قياسية، نقترح النقر عليها بنقرة واحدة بعد الطباعة لتنظيف الخيوط.
3、 هل يؤثر اتجاه الطباعة بشكل كبير على قوة الخيط؟
لها تأثير كبير. عندما تتم طباعة الثقب الملولب عموديًا، يتم في الواقع بناء أسنان الخيط طبقة بعد طبقة. الرابطة البينية ضعيفة، ويمكن فصل الخيط بسهولة عن طبقة معينة تحت الحمل العالي. إذا سمحت الظروف، فاحتفظ بمحور الخيط موازيًا لسرير الطباعة. سوف تمتد أسنان الخيط بعد ذلك إلى طبقات متعددة، وستكون القوة أفضل. ومع ذلك، من الصعب تنظيف الدعامات الموجودة داخل الفتحة المطبوعة أفقيًا. لا يزال العديد من الأشخاص يستخدمون الطباعة العمودية، ثم يقومون بإصلاحها بإدخالات أو النقر.
4. هل يمكن ربط البراغي مباشرة في الأجزاء المطبوعة ثلاثية الأبعاد؟
نعم، ولكن عليك أن تكون حذرا. المواد مثل PLA هشة. يمكن أن يؤدي ربط البراغي مباشرة إلى كسر فتحة الثقب بسهولة. نقترح أولاً حفر ثقب تجريبي بنسبة 70% إلى 80% من القطر الخارجي للمسمار، وشطب فتحة الثقب، ثم ربطها ببطء. إذا كنت بحاجة إلى التجميع والتفكيك بشكل متكرر، فسيكون التبديل إلى أدوات التثبيت الحراري أكثر متانة.
5. ماذا علي أن أفعل إذا كان الخيط المطبوع ضيقًا جدًا أو عالقًا؟
لا ترميها بعيدًا بعد. يمكنك استخدام الصنبور المطابق أو القالب لمطاردته يدويًا وإزالة بعض خطوط الطبقة. إذا لم يكن لديك صنبور أو قالب، ابحث عن برغي معدني، ثم دهنه قليلًا، ثم اربطه ببطء للداخل والخارج عدة مرات لكسره. إذا كان لا يزال ضيقًا للغاية بعد تجربة ذلك، قم بتكبير الثقب في النموذج بمقدار 0.1 إلى 0.2 مم أخرى واطبع عينة جديدة.
