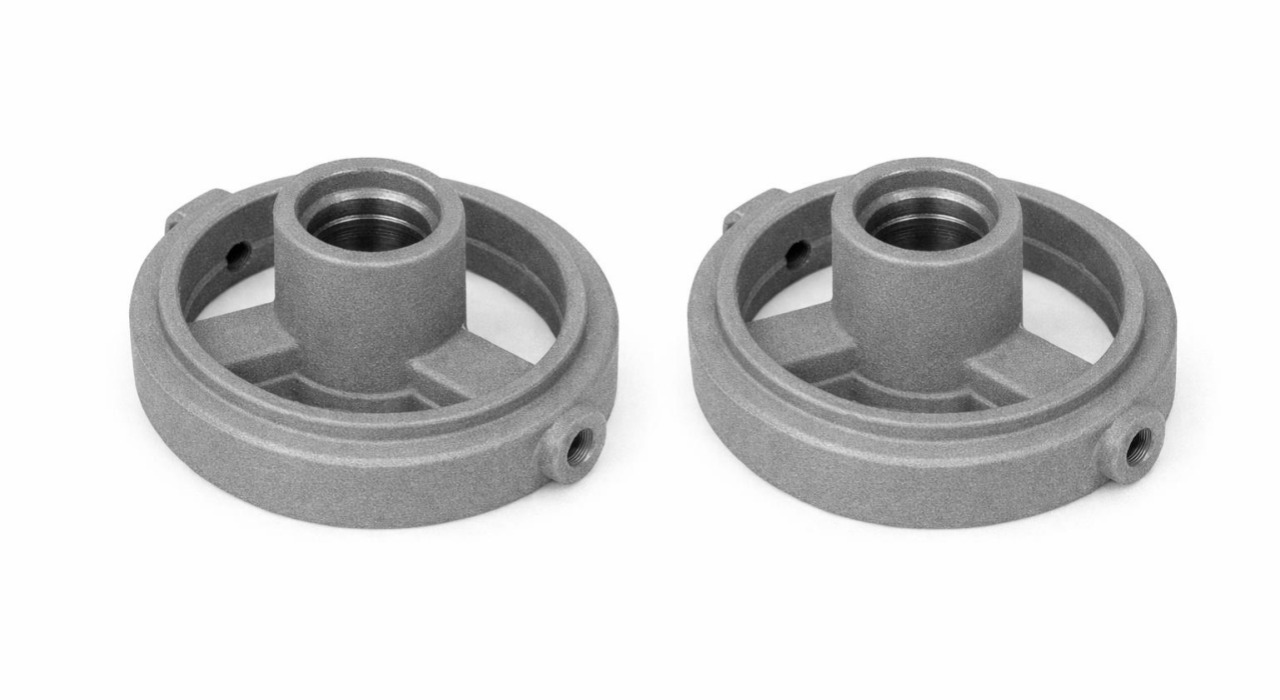

يشرح هذا الدليل متى تكون قطع الغيار المطبوعة ثلاثية الأبعاد مناسبة، وكيفية الحكم على إمكانية طباعة الجزء القديم في يدك، وكيفية تحويل العينات القديمة أو الرسومات غير الواضحة إلى أجزاء قابلة للاستخدام مرة أخرى.
يحتاج التصنيع التقليدي إلى حجم إنتاج كافٍ لتوزيع التكلفة. عندما لا يزال جزء ما في مرحلة الإنتاج الضخم، فإن سلسلة التوريد تعمل بشكل طبيعي. بمجرد إيقاف الجزء، يصبح من الصعب الحفاظ على نظام الإمداد الأصلي.
غالبًا ما تدوم المعدات أكثر من الأجزاء. من الشائع أن تعمل المعدات الصناعية لمدة عشر أو عشرين عامًا. لكن الأجزاء الداعمة لها قد لا يتم تصنيعها بعد بضع سنوات. بمجرد إيقاف قطعة ما، تتوقف الشركة المصنعة للمعدات الأصلية (OEM) عن توريدها. الموردين الذين ما زالوا يصنعونها لديهم فترات زمنية طويلة. أصبح عدد أقل وأقل على استعداد لتلقي طلبات دفعات صغيرة.
بالنسبة للمشترين من الشركات، فإن تكلفة الأجزاء المتوقفة أكبر بكثير من الأموال التي يتم إنفاقها على القطعة نفسها. كل يوم تكون المعدات معطلة في انتظار قطع الغيار، مما يؤدي إلى فقدان الإنتاج والعمل الإضافي وتأخير التسليم. هذه سلسلة من التكاليف الإضافية.
يتطلب التصنيع التقليدي إعداد الأدوات أولاً. إن قوالب الحقن وتركيبات CNC تكون منطقية فقط عندما يكون حجم الإنتاج مرتفعًا. بالنسبة لقطع الغيار ذات الدفعة الصغيرة، يمكن أن تكون تكلفة الأدوات أعلى من الجزء نفسه. إن تصنيع عدد قليل من قطع الغيار ببساطة ليس فعالاً من حيث التكلفة.
لتحديد ما إذا كنت تريد استخدام الطباعة ثلاثية الأبعاد، انظر إلى ثلاثة أشياء: تكلفة الأدوات، وسعر الوحدة، والمدة الزمنية. لا يوجد حد محدد للكمية. احسب تكلفة الجزء المحدد وسيكون الأمر واضحًا.
عندما يتعلق الطلب بالمواقف التالية، غالبًا ما تكون الطباعة ثلاثية الأبعاد أكثر ملاءمة:
لا تحتاج الطباعة ثلاثية الأبعاد إلى تكاليف العفن أو التركيبات. كلما قلت الكمية المطلوبة، أصبحت ميزة التصنيع الخالي من الأدوات أكثر وضوحًا.
ينطبق هذا الوضع بشكل مباشر على:

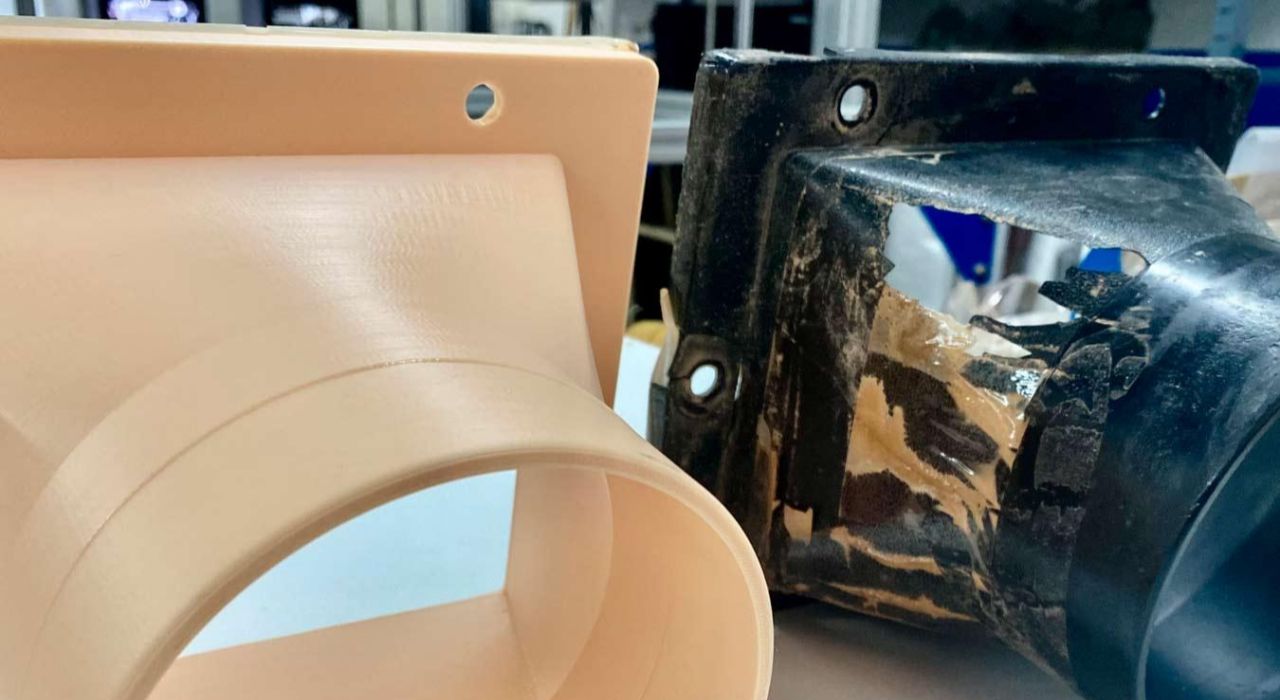

يمكن للهندسة العكسية جنبًا إلى جنب مع التصنيع الرقمي تحويل العينة المادية مباشرة إلى جزء قابل للاستخدام، ولم تعد مقيدة بإمدادات المصنع الأصلية.
تتطلب قطع الغيار التقليدية أولاً العثور على مورد، والتفاوض على الحد الأدنى لكميات الطلب، وإعداد الأدوات، ثم الإنتاج والشحن. كل خطوة تضيف وقت الانتظار.
يمكن للطباعة ثلاثية الأبعاد قياس نموذج CAD أو إعادة بنائه مباشرة، ثم الطباعة والمعالجة اللاحقة والفحص والشحن. يتم تقصير الدورة بشكل واضح. تعتمد المهلة الفعلية على حجم الجزء والكمية والمواد ومتطلبات ما بعد المعالجة والتفتيش.
تؤثر بعض الأبعاد بشكل مباشر على التجميع والوظيفة. إنها تحتاج إلى اهتمام إضافي، مثل أقطار الثقب وأسطح التزاوج ومناطق الضغط والواجهات الملولبة وميزات المحاذاة.
إذا كان من الضروري أن يتناسب الجزء البديل مع مجموعة موجودة، فإن مجرد وجود أبعاد إجمالية مماثلة للجزء الأصلي ليس كافيًا. تحتاج أولاً إلى تحديد الأبعاد التي يجب التحكم فيها بإحكام وتلك التي يمكن أن يكون لها بعض المسموحات.
درجة الحرارة، والحمل الميكانيكي، والاتصال الكيميائي، والتعرض للأشعة فوق البنفسجية، والرطوبة، والتآكل أو الاحتكاك. قم بتأكيد كل واحدة منها واحدة تلو الأخرى.
اختر المادة بناءً على كيفية عمل الجزء فعليًا ومكان استخدامه. وهذا مهم أكثر من استعادة مظهر الجزء القديم أو المادة الأصلية. قد يبدو الجزءان متشابهين على السطح، ولكن إذا كانت بيئة الاستخدام مختلفة، فستكون المادة المطلوبة مختلفة أيضًا.
لا تحتوي معظم الأجزاء القديمة على ملفات CAD موجودة، لكن هذا لا يؤثر عادةً على الإنتاج اللاحق.
قبل البدء، يمكنك تقديم واحد أو أكثر مما يلي:

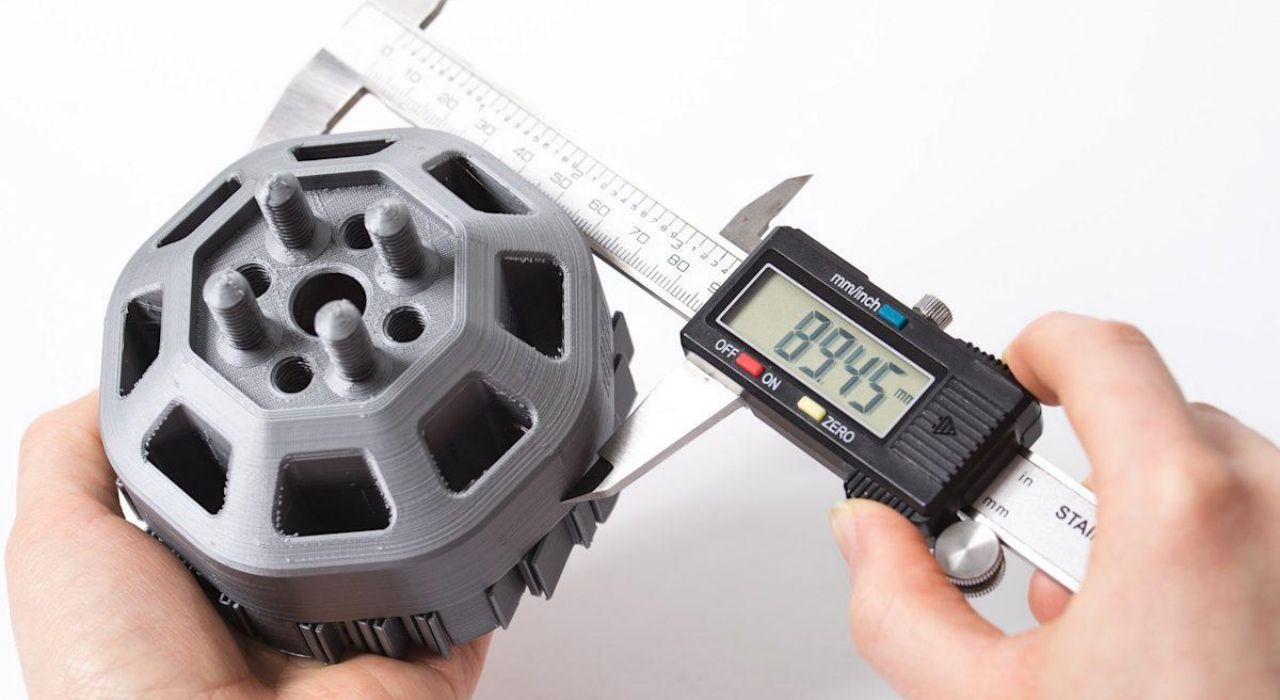

لا تمنع ملفات CAD المفقودة من تصنيع قطع الغيار. قبل النمذجة، ما عليك سوى إضافة خطوة واحدة: قياس الجزء أو مسحه ضوئيًا.

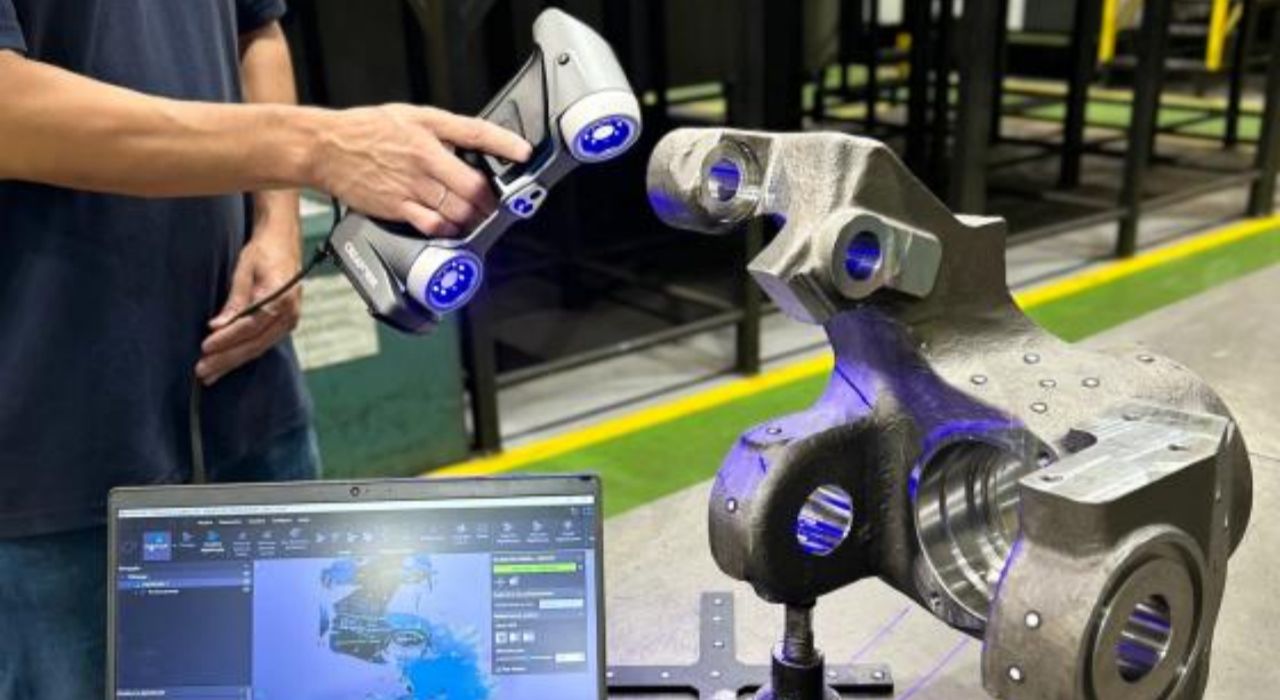

العملية الأساسية هي كما يلي: الجزء المادي، القياس أو المسح ثلاثي الأبعاد، إعادة بناء CAD، التحقق من التصميم، التصنيع.
بالنسبة للأجزاء ذات الأشكال الهندسية المعقدة، يكون المسح ثلاثي الأبعاد أسرع بكثير من القياس اليدوي. إنه مناسب بشكل خاص للمناطق التي يصعب قياسها مثل الأسطح المنحنية والأسطح غير المنتظمة.
قد يكون للأجزاء القديمة بعض التصميمات التي كانت معقولة منذ عقود مضت ولكنها ليست مثالية اليوم، على سبيل المثال:
لا تحتاج قطع الغيار إلى نسخ الشكل الهندسي للجزء الأصلي تمامًا. الهندسة العكسية مع تحسين التصميم يمكن أن تجعل قطع الغيار أكثر متانة من الأجزاء الأصلية.
ولكن هناك تذكير واحد: يجب ألا يتم تغيير تصميم المكونات الهامة للسلامة أو المكونات المعتمدة دون المراجعة والموافقة المناسبين.

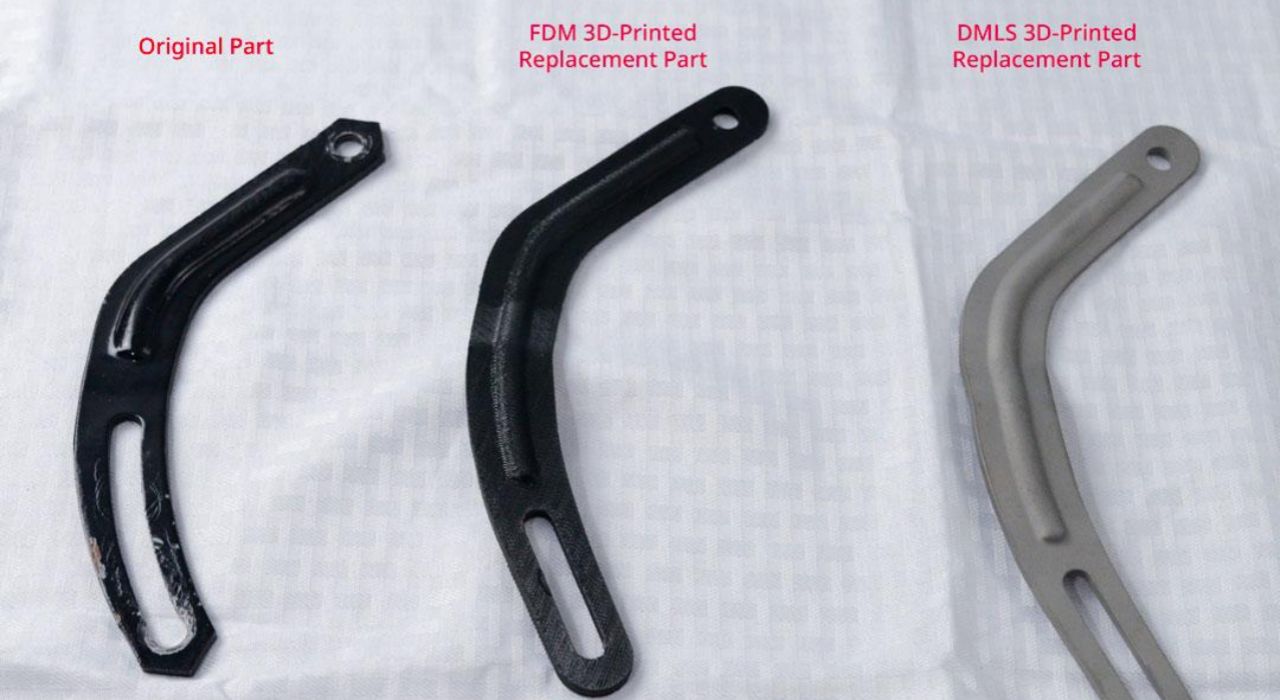

إن FDM مناسب لتصنيع الأقواس وألواح التغطية والمقابض والحشيات والتركيبات والأجزاء البسيطة الأكبر حجمًا. لديها تكلفة منخفضة وقوة كافية. كما أنها فعالة من حيث التكلفة للأجزاء الكبيرة.
لكن تشطيب سطح FDM والترابط بين الطبقات والأداء التفصيلي كلها متوسطة إلى حد ما. إنها غير مناسبة لقطع الغيار ذات متطلبات الدقة العالية.

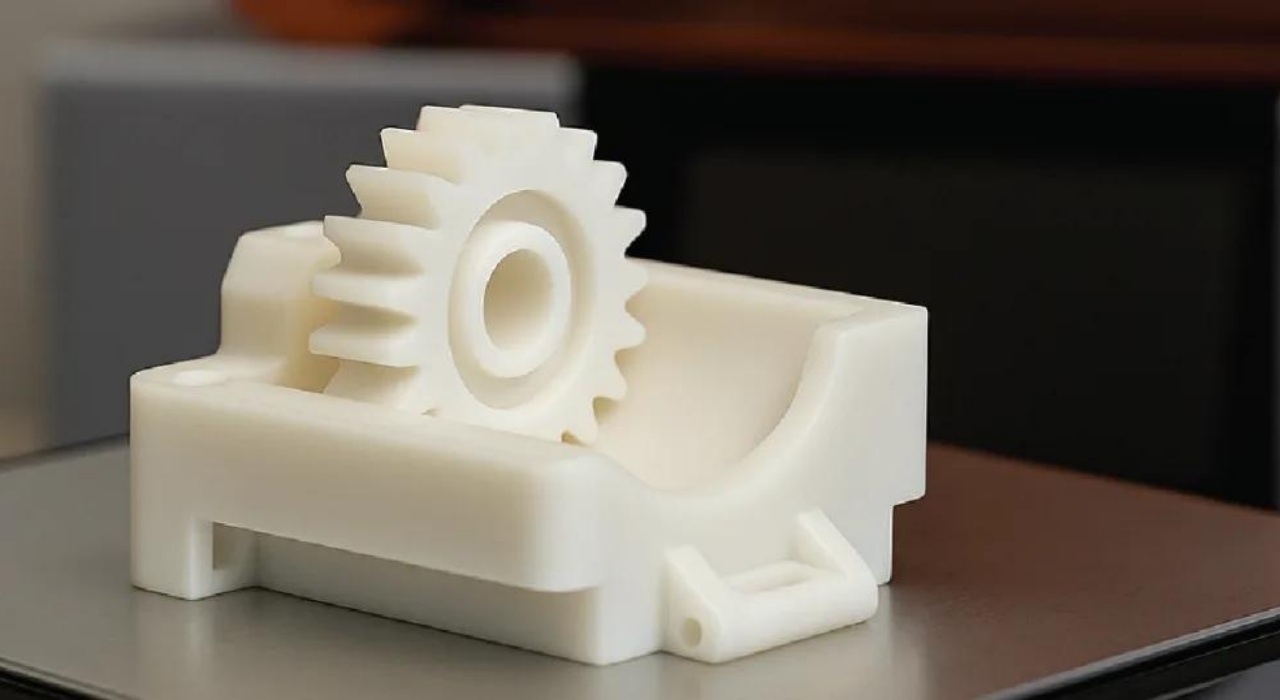

SLA مناسب للأجزاء الميكانيكية الصغيرة والعلب الدقيقة والمقابض والأغطية وقطع الغيار ذات المظهر. إنه يوفر تفاصيل دقيقة وأسطح ناعمة ودقة أبعاد عالية.
تختلف الراتنجات المختلفة بشكل كبير في الأداء. عند اختيار الراتنج للأجزاء الوظيفية، تحتاج إلى التأكد من متانته الميكانيكية على المدى الطويل.

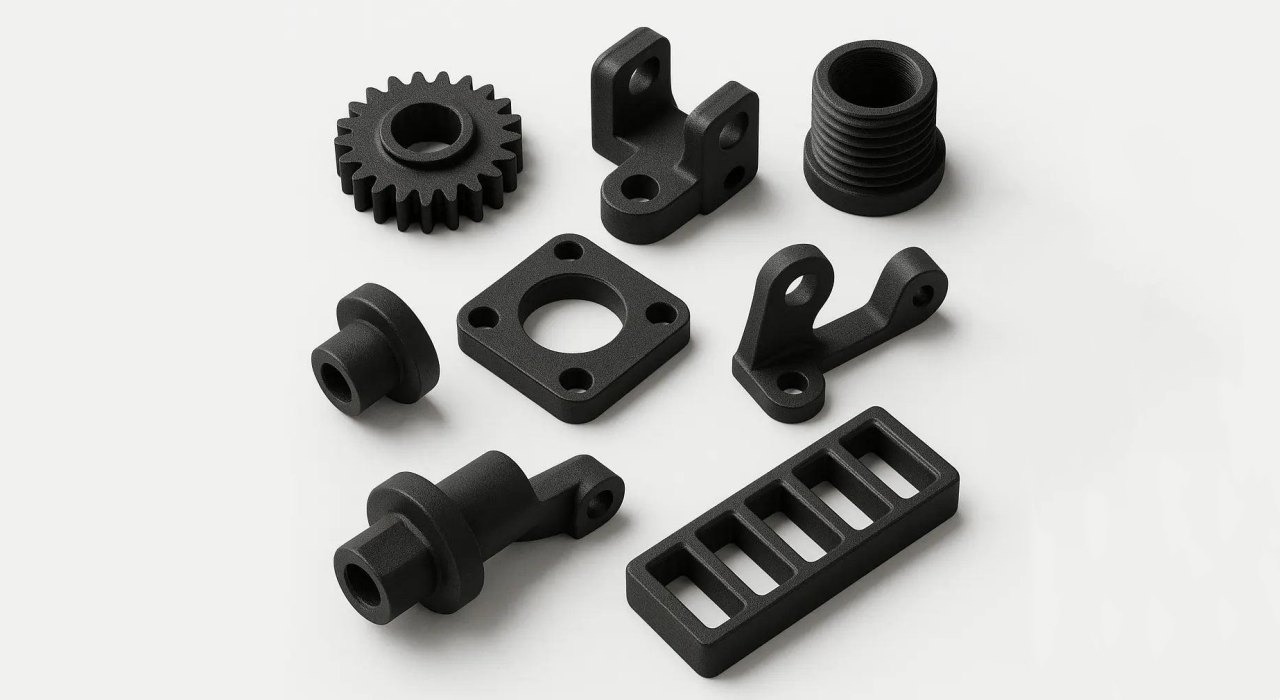

تستخدم معظم قطع الغيار الوظيفية التي ننتجها عمليات SLS وMJF. وهي تشمل الأقواس، والتركيبات المفاجئة، والعلب، والأنابيب، والأجزاء الميكانيكية وقطع الغيار الصغيرة.
تتمتع هاتان العمليتان بخصائص ميكانيكية جيدة وحرية هندسية عالية وإنتاج دفعات مستقر. لا تحتاج مرحلة ما بعد المعالجة أيضًا إلى إزالة الدعم. عندما تحتاج إلى عدة قطع بديلة متطابقة، فإن MJF أو SLS أكثر عملية من FDM أو SLA المكتبي. هذا ينطبق بشكل خاص على الشراء B2B.

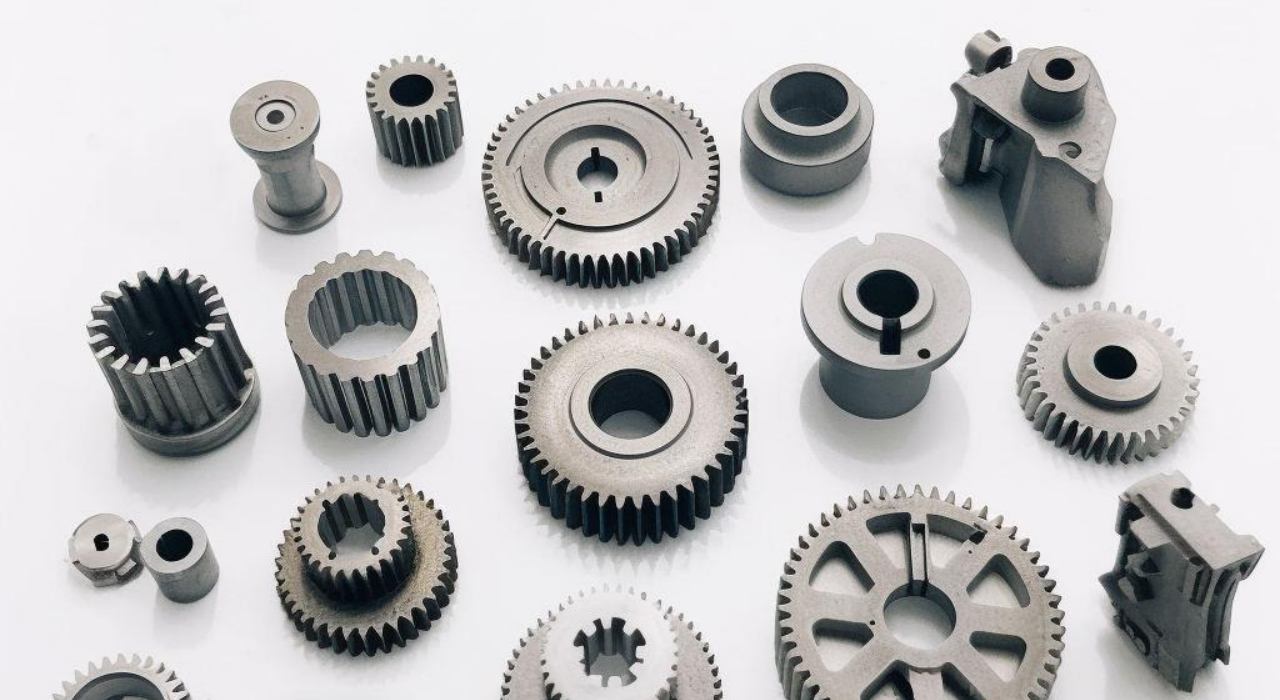

تعتبر الطباعة المعدنية ثلاثية الأبعاد مناسبة للأجزاء ذات درجة الحرارة العالية والأقواس المعدنية والهياكل المعقدة خفيفة الوزن والأجزاء في ظروف العمل الصعبة.
لكن تكاليف المواد والإنتاج أعلى بكثير من تكاليف العمليات البلاستيكية. يجب أن يتم اختياره فقط عندما يحتاج الجزء حقًا إلى خصائص معدنية. المفتاح هو إلقاء نظرة على الاستخدام الفعلي للجزء.

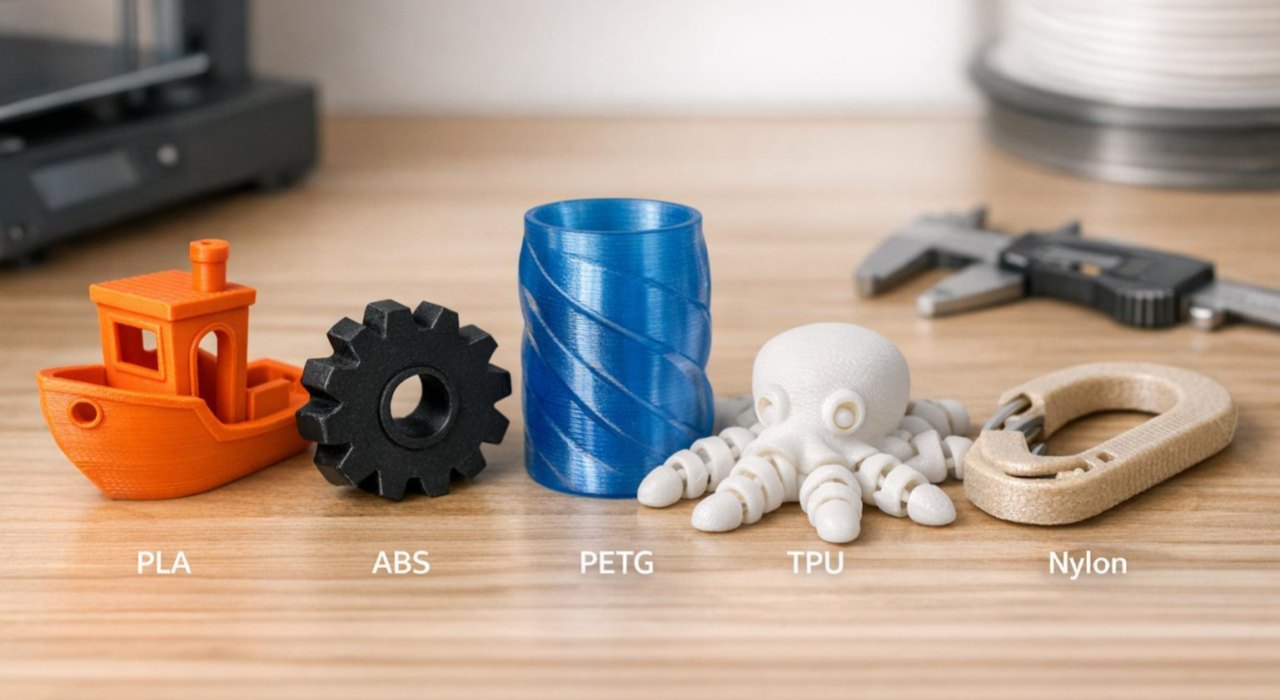

وظيفة الجزء الأصلي | فئة المواد | خيارات المثال |
الهيكلية أو الحاملة | هندسة البلاستيك أو المعدن | النايلون (PA)، الألومنيوم، التيتانيوم |
المساكن والأغطية | البلاستيك للأغراض العامة | راتينج يشبه ABS، PA12، خيوط تشبه PETG |
التعرض للحرارة العالية | مواد ذات درجة حرارة عالية | الراتنج عالي الحرارة، الفولاذ المقاوم للصدأ، الألومنيوم |
أجزاء مرنة أو مانعة للتسرب | المواد المرنة | TPU، راتنج مرن |
التعرض الكيميائي | مواد مقاومة للمواد الكيميائية | مادة تشبه PP، PA، معادن مختارة |
نقاط التآكل أو الاحتكاك | مواد مقاومة للاهتراء | مركبات النايلون، مادة مملوءة بـ PTFE، معدن |
يؤدي التعرض طويل الأمد للحرارة أو الزيت أو عوامل التنظيف أو الأشعة فوق البنفسجية أو الاهتزاز إلى متطلبات مختلفة تمامًا من المواد.
الراتنج العادي مناسب للنماذج الأولية لمرة واحدة. ولكن في بيئة بها زيت ساخن أو مذيبات صناعية، سوف تفشل في غضون بضعة أسابيع.
تأكد من ظروف العمل بوضوح قبل الطباعة. وهذا أكثر أمانًا من إصلاح المشكلة بعد الفشل في الموقع.
عامل | طابعات ثلاثية الأبعاد | التصنيع التقليدي |
الأدوات المطلوبة | لا أحد | مجموعة متنوعة من الأجهزة أو القوالب أو الإعدادات المخصصة |
مهلة | أيام قليلة | أسابيع إلى أشهر، وشملت الأدوات |
التكلفة بحجم منخفض | تكلفة منخفضة | أكثر تكلفة |
التكلفة بكميات كبيرة | تكلفة أعلى على نطاق واسع | تستخدم بتكلفة أقل على نطاق واسع |
الحد الأدنى لكمية الطلب | لا أحد | مطلوب |
تغييرات التصميم | القدرة على إجراء التغييرات بتكلفة منخفضة | تتطلب التغييرات عمليات طويلة ومكلفة |
تحل الطباعة ثلاثية الأبعاد الكثير من مشكلات الأجزاء القديمة، ولكنها ليست الخيار الصحيح لكل موقف.
عندما يستقر الطلب في كمية كبيرة ومستمرة، تميل عمليات القولبة بالحقن والعمليات التقليدية الأخرى إلى تقديم ميزة تكلفة أقوى بمجرد سداد الأدوات.
لا تزال بعض البيئات ذات الأحمال العالية أو درجات الحرارة المرتفعة أو شديدة التآكل تتطلب مواد وعمليات تقليدية محددة تتفوق على البدائل المطبوعة ثلاثية الأبعاد الحالية.
الأجزاء المرتبطة بالآلات الحيوية، أو أنظمة سلامة السيارات، أو الفضاء الجوي، أو التطبيقات الطبية تخضع للمعايير الصارمة، وشهادات المواد، ومتطلبات التحقق. الجزء القابل للطباعة لا يجعله معتمدًا للاستخدام في هذه التطبيقات تلقائيًا.
تساعد Xunjie عملاء B2B في الحفاظ على تشغيل المعدات القديمة عند توقف الأجزاء الأصلية. يغطي فريقنا الهندسة العكسية واختيار المواد والعمليات المتعددة بما في ذلك FDM وSLA وSLS وMJF والطباعة المعدنية.
ما عليك سوى تقديم عينة تالفة أو رسم قديم لبدء المشروع. من فضلك أرسل لنا تفاصيل الجزء المتوقف الذي تحتاجه. سنساعدك على تحويله إلى بديل موثوق ومطبوع ثلاثي الأبعاد.
1 、 هل يمكن مقارنة قوة قطع الغيار المطبوعة ثلاثية الأبعاد مع الأجزاء المصبوبة بالحقن الأصلية؟
يعتمد ذلك بشكل أساسي على المواد وعملية الطباعة التي تستخدمها. تعتبر المواد البلاستيكية الهندسية مثل النايلون والكمبيوتر الشخصي وASA قوية بما يكفي لاستبدال قطع الغيار المطبوعة ثلاثية الأبعاد في ظل الاستخدام العادي. إذا كان الموضع يتحمل قوة كبيرة نسبيًا، فنقترح جعله أكثر سمكًا، أو استخدام النايلون المقوى بألياف الكربون مباشرة. لنكون صادقين، قد لا يكون أقوى من الجزء الأصلي المصبوب بالحقن. لكن حل مشكلة "لا أستطيع شرائه" أفضل بكثير من عدم وجود أي شيء.
2 、 هل يمكنني عمل جزء بديل مطبوع ثلاثي الأبعاد إذا كان لدي فقط جزء قديم مكسور ولا توجد رسومات؟
نعم يمكنك ذلك. بالنسبة للأجزاء البسيطة، تحتاج فقط إلى قياس بعض الأبعاد الرئيسية لرسمها، مثل البطانات والمقابض والأقواس وألواح الغطاء. بالنسبة للأجزاء الأكثر تعقيدًا، يمكنك إرسالها إلينا لإجراء المسح ثلاثي الأبعاد والنمذجة العكسية. العديد من الأجزاء التي عفا عليها الزمن ليست في الواقع معقدة في البنية. المصنع الأصلي لم يعد ينتجها. لذا فإن صنعها ليس بالأمر الصعب كما تظن.
3. هل يمكن تصنيع قطع الغيار المطبوعة ثلاثية الأبعاد من المعدن؟ أم أنها يمكن أن تكون مصنوعة من البلاستيك فقط؟
في الوقت الحاضر، نصنع بشكل رئيسي قطع الغيار المطبوعة ثلاثية الأبعاد من البلاستيك الهندسي. وذلك لأن معظم الأجزاء الأصلية للمعدات المنزلية والصناعية الخفيفة مصنوعة من البلاستيك، ويتركز الطلب على الاستبدال في هذه المنطقة. تتوفر أيضًا الطباعة المعدنية ثلاثية الأبعاد، لكن التكلفة أعلى بكثير. وهي مناسبة بشكل عام فقط لظروف العمل الخاصة. إذا كان الجزء الأصلي الخاص بك مصنوعًا من المعدن ولكن الحمل ليس عاليًا، فيمكنك في كثير من الحالات استخدام البلاستيك الهندسي عالي القوة كبديل. سنقدم النصائح أيضًا.

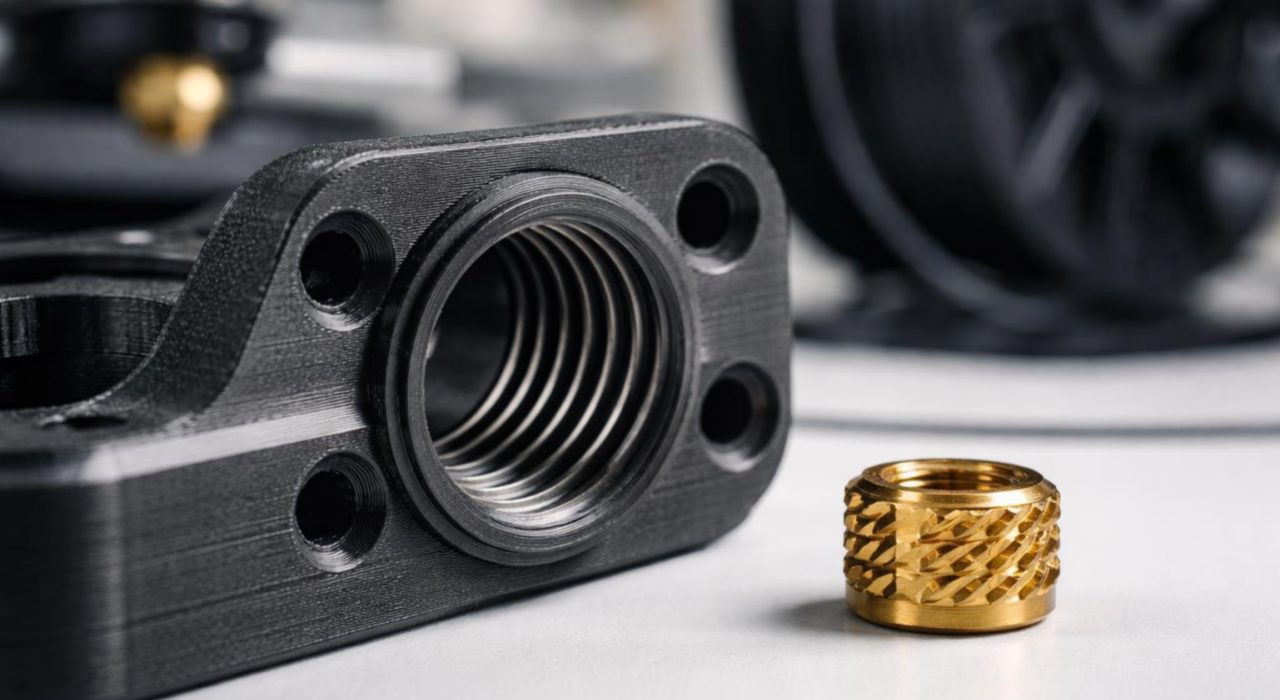

4. إذا كانت الأجزاء البديلة المطبوعة ثلاثية الأبعاد تحتوي على خيوط أو تركيبات ملائمة أو تروس، فهل الدقة كافية؟
يمكن تصنيع الخيوط المترية الشائعة، والهياكل الملائمة، والتروس المحفزة العادية عن طريق الطباعة ثلاثية الأبعاد. يمكن عادةً التحكم في الدقة ضمن حوالي ±0.2 مم. مع القليل من التعديل، سيعمل الملاءمة. إذا كانت التروس أو الهياكل دقيقة جدًا وتحتاج إلى نقل حمل عالي، فإننا نقترح استخدام مواد النايلون أو ألياف الكربون. قد يحتاجون أيضًا إلى صنفرة لاحقة أو معالجة ثانوية.
5. ما هي المدة التي يمكن أن تدوم فيها قطع الغيار المطبوعة ثلاثية الأبعاد بشكل عام؟ هل سيتقدمون في العمر بسرعة؟
ذلك يعتمد بشكل رئيسي على المواد والبيئة. يمكن أن يستمر PLA العادي لعدة سنوات في الداخل في درجة الحرارة العادية. لكنها ليست مقاومة لدرجات الحرارة العالية والرطوبة. النايلون، ASA وPC أكثر متانة. يمكنهم أيضًا الصمود في الهواء الطلق أو في بيئات ذات درجات حرارة عالية. وطالما اخترت المادة المناسبة، فإن العمر الافتراضي للأجزاء البديلة المطبوعة ثلاثية الأبعاد ليس أقصر بكثير من الأجزاء الأصلية المصبوبة بالحقن. ولكن بالنسبة للأجزاء التي تتعرض للإجهاد تحت ضغط طويل الأمد، فقد يكون العمر الافتراضي أقصر. ومع ذلك، كحل بديل للأجزاء المتوقفة، فهو بالفعل خيار عملي للغاية.
