يلخص هذا الدليل نصائح التصميم العملية لمجاري الهواء والمشعبات المطبوعة ثلاثية الأبعاد. فهو يساعد الأجزاء الخاصة بك على تحريك الهواء بكفاءة ودخول الإنتاج بشكل أسرع.
إن تصنيع أو تشكيل مجاري الهواء ذات المنحنيات الداخلية أو الفروع أو المنافذ ذات الزوايا أمر صعب ومكلف. تكلفة القالب لمثل هذه الأشكال يمكن أن تتجاوز الجزء نفسه. لا يمكن تشكيل بعض الأشكال الهندسية الداخلية بدون شرائح معقدة أو تجميع متعدد القطع.

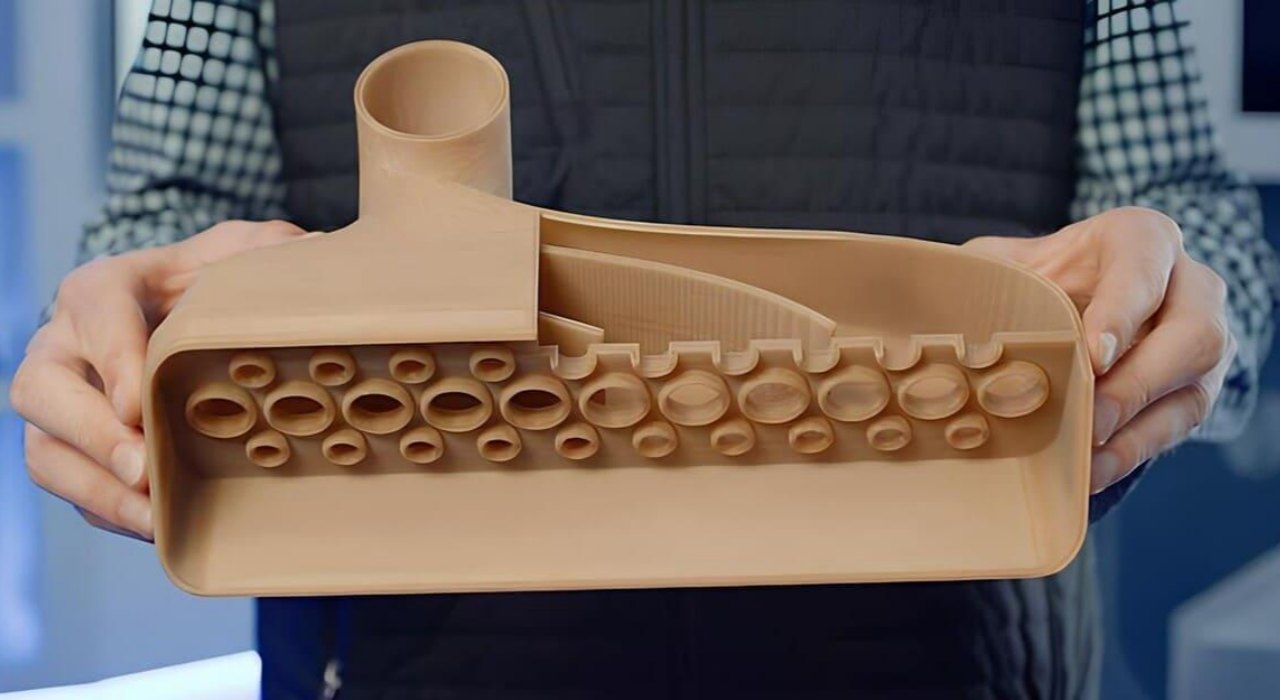

لا تحتاج الطباعة ثلاثية الأبعاد إلى أخذ هذه الأمور بعين الاعتبار. يمكن تشكيل القنوات المنحنية والفروع الداخلية وهياكل التركيب المتكاملة والهندسة المدمجة في قطعة واحدة دون أي عمل في القالب. يمكن إجراء التصميمات التالية التي يصعب تحقيقها باستخدام الطباعة ثلاثية الأبعاد:
القنوات التي كان من المستحيل تقريبًا تشكيلها من قبل، يمكن الآن تصنيعها واختبارها وتحسينها في غضون أيام.
نادرًا ما يتم الانتهاء من تصميمات مجاري الهواء في مسار واحد. غالبًا ما تحتاج منتجات التبريد HVAC والسيارات والروبوتات والإلكترونيات إلى عدة جولات من اختبار تدفق الهواء قبل أن يتم إصلاح الشكل الهندسي تدريجيًا. تتيح لك الطباعة ثلاثية الأبعاد اختبار أقطار مجاري الهواء المختلفة وزوايا المخرج ومواضع الفاصل وتكوينات التركيب دون الاستثمار في القوالب.
ويمكن طباعة كل نسخة واختبارها خلال أيام. إذا كان من المتوقع تغيير القناة ثلاث إلى خمس مرات، فإن الطباعة ثلاثية الأبعاد تكون أسرع وأرخص من صنع القوالب مسبقًا. في مرحلة المشروع المبكرة، متطلبات تدفق الهواء وتخطيط التثبيت ليست مستقرة تمامًا بعد. هذه القدرة على التكيف بسرعة تساعد أكثر.

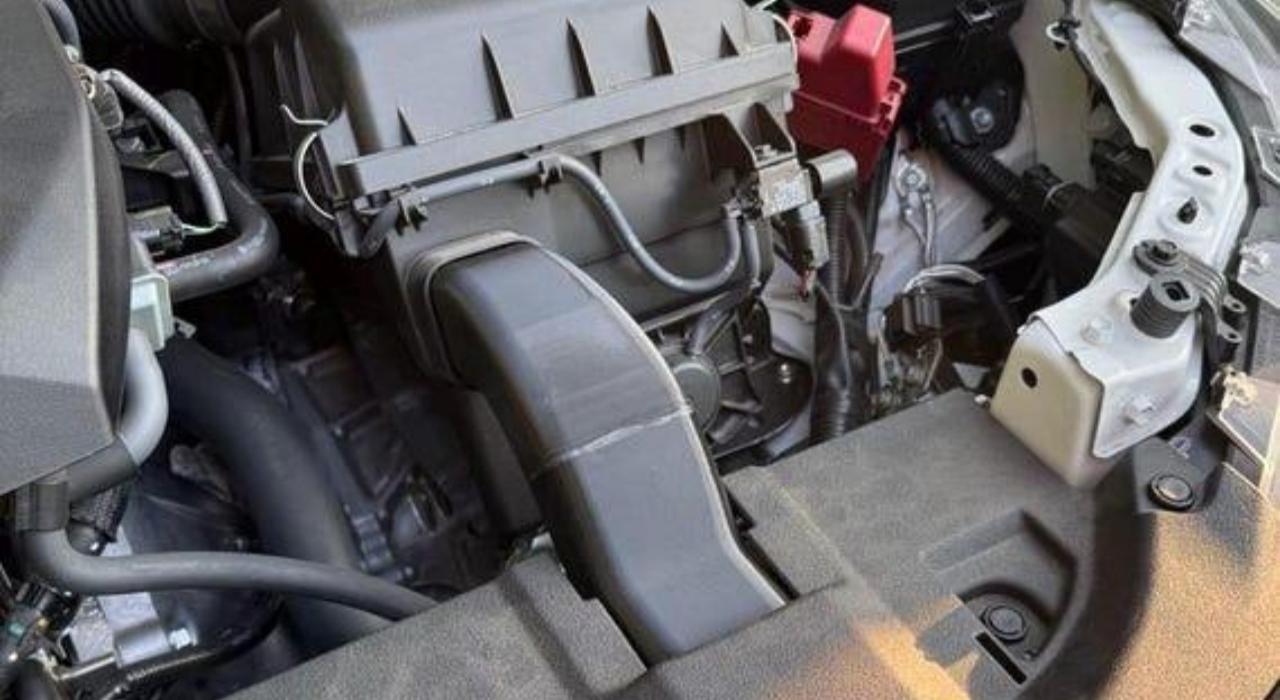

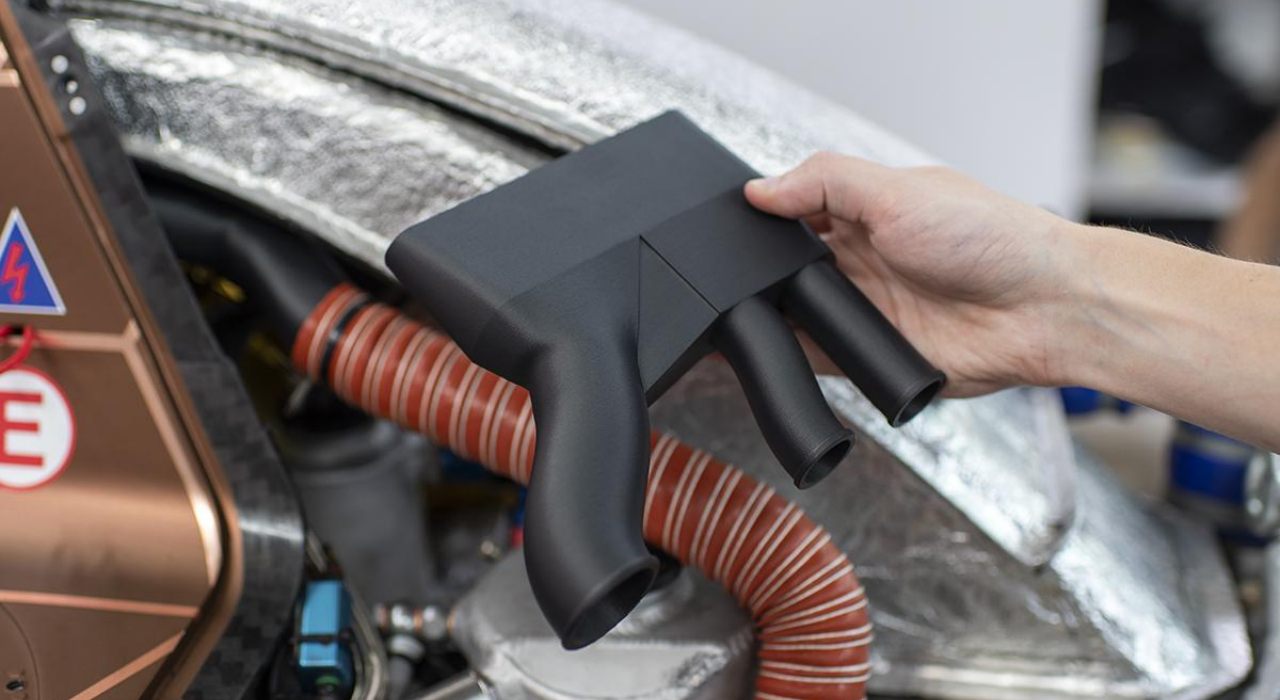

في تطبيقات السيارات والطائرات بدون طيار والروبوتات وتبريد الإلكترونيات والأجهزة المحمولة، يعد الوزن والمساحة أكثر أهمية. كل جرام إضافي من وزن القناة يعني أن بقية النظام يتحمل جرامًا إضافيًا من الحمل أو عبء تبديد الحرارة أو مساحة الأسلاك.
يمكن للطباعة ثلاثية الأبعاد وضع المواد فقط عند الحاجة إلى الدعم الهيكلي. وهذا يحافظ على جدار مجاري الهواء مضغوطًا دون فقدان قوته. يمكن تعديل الأضلاع وألواح التقوية وسمك الجدار محليًا. لا تحتاج إلى تطبيق سمك موحد على الجزء بأكمله.
هذا النهج شائع في:
عند تصميم مجاري الهواء، حدد أولاً أهداف الأداء. قبل فتح برنامج CAD، فكر في الأهداف التي يحتاج الجزء إلى تحقيقها في تدفق الهواء والضغط ومساحة التثبيت.

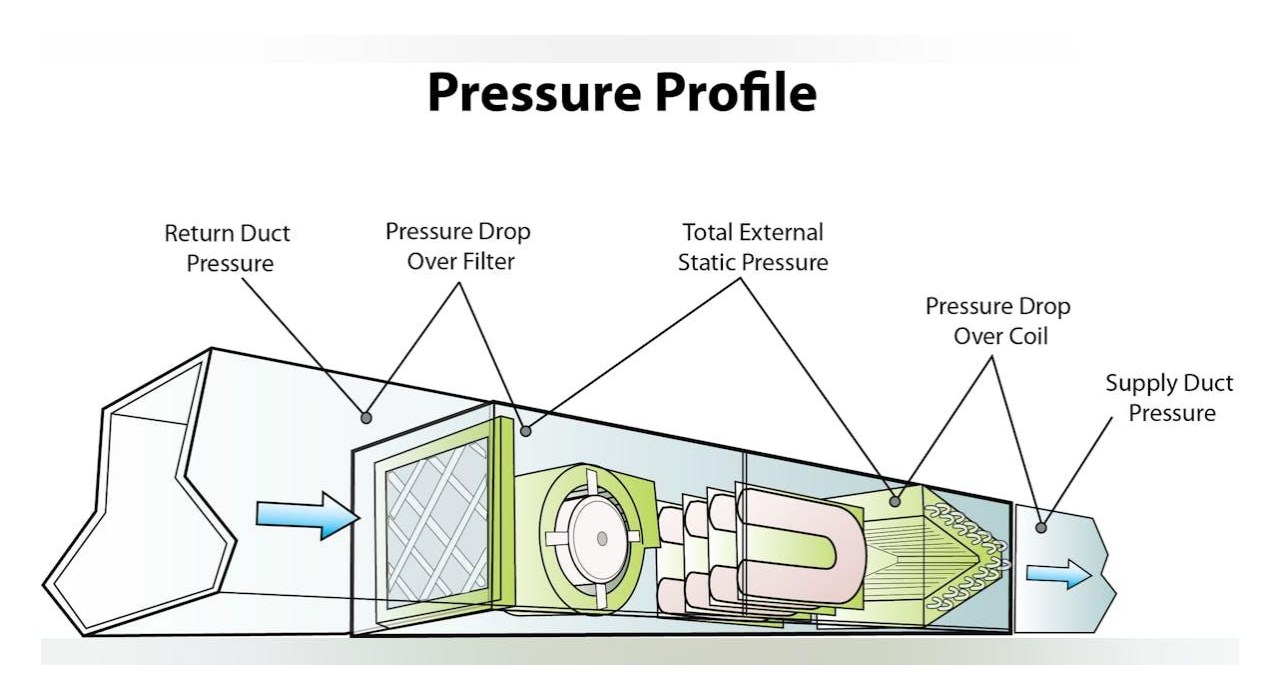

قبل الانتهاء من الشكل الهندسي، قم أولاً بتوضيح ظروف العمل التي يجب أن تلبيها القناة أو المشعب. ستحدد هذه البيانات سمك الجدار ونصف قطر الانحناء ومواضع المخرج في التصميم اللاحق.
على الأقل توضيح ما يلي:
إذا لم تكن بيانات الأداء كاملة بعد، فلا بأس. قم بتوفير المعلومات المتوفرة لديك بالفعل، مثل طراز المروحة وتدفق الهواء المستهدف وأبعاد المدخل والمخرج وظروف التشغيل العامة. يمكن للمورد بعد ذلك تقييم الهيكل بناءً على ذلك.
التصميم الذي يبدو معقولاً على الرسم قد لا يكون ممكناً في التجميع الفعلي. تؤثر الأجزاء القريبة والخلوصات ومساحة التشغيل جميعها على الشكل الهندسي النهائي.
قبل الانتهاء من التصميم، تحقق من العناصر التالية:
في تجربتنا، تعد التغييرات المتصاعدة سببًا شائعًا لإعادة صياغة مجاري الهواء. بمجرد تغيير موضع التثبيت، غالبًا ما يتعين تعديل نصف قطر المدخل أو المخرج أو الانحناء أيضًا، حتى لو كان تصميم تدفق الهواء الأصلي نفسه جيدًا. إن النظر في مساحة تدفق الهواء ومساحة التجميع معًا منذ البداية يمكن أن يتجنب إعادة التصميم لاحقًا.

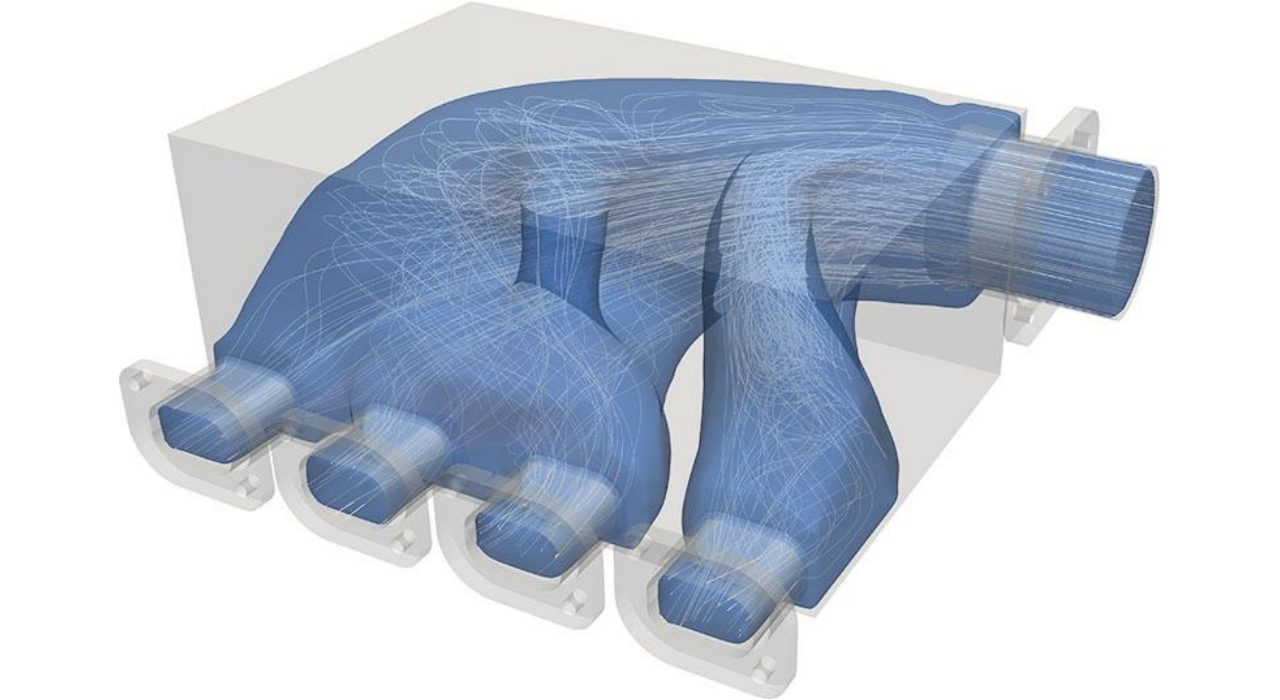

يؤثر موضع المدخل وتخطيط المخرج بشكل مباشر على كيفية توزيع تدفق الهواء بالتساوي عبر الجزء. وهذا مهم بشكل خاص للمشعبات.
يتمثل النهج الشائع في استخدام مدخل مركزي واحد لتزويد منافذ متعددة. ولكن إذا توسع الحجم بالقرب من المدخل بسرعة كبيرة جدًا، أو إذا انقسم التدفق بشكل مفاجئ جدًا، فمن الواضح أن بعض المنافذ ستوفر هواءًا أكثر من غيرها. تحديد مواقع الدخول والخروج في وقت مبكر. وهذا يترك مجالًا لضبط أطوال الفروع والحجم الداخلي قبل الانتهاء من الشكل الهندسي.
غالبًا ما يكون للهندسة الداخلية للقناة تأثير أكبر على انخفاض الضغط والضوضاء وانتظام تدفق الهواء مما يتوقعه الناس. اتبع بعض مبادئ التصميم البسيطة وستكون النتيجة أفضل بكثير.
الزوايا الحادة والتغيرات المفاجئة في المقطع العرضي والانتقالات المفاجئة والخطوات الداخلية غير الضرورية كلها تعيق تدفق الهواء وتزيد المقاومة وتجبر المروحة أو المنفاخ على استهلاك المزيد من الطاقة.
عند التصميم اتبع النقاط التالية:
عند الحاجة إلى الدوران، استخدم أكبر نصف قطر انحناء قدر الإمكان، وتجنب الزوايا القائمة القسرية البالغة 90 درجة. كلما زاد نصف القطر، قل الاضطراب وفقدان الضغط في ذلك الموقع.

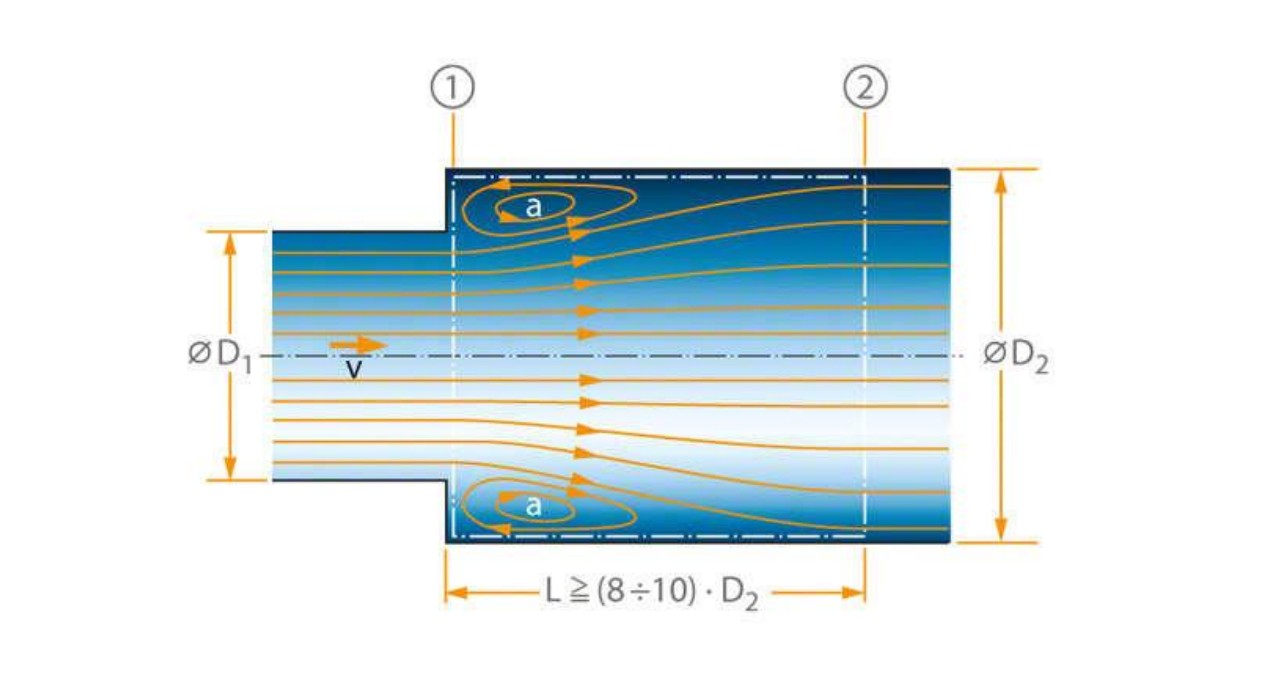

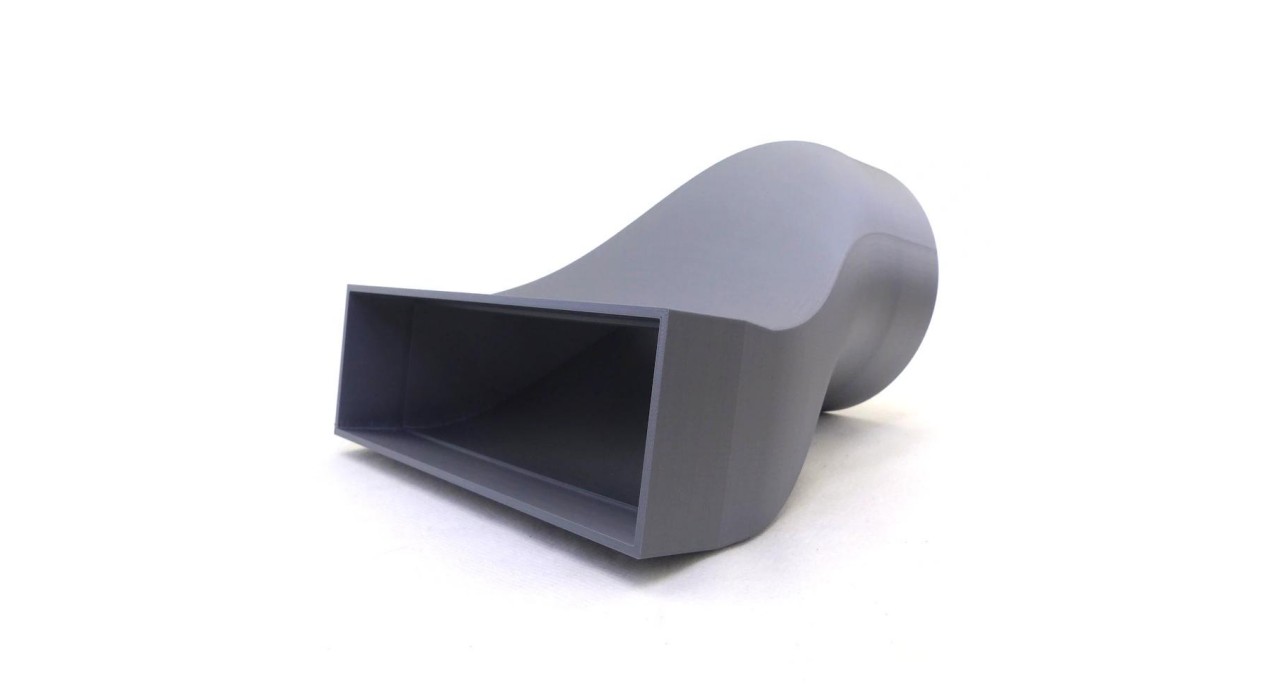

تأثير تغير مساحة المقطع العرضي أكثر مباشرة من هندسة الزاوية. عندما تتقلص القناة فجأة أو تتوسع فجأة من مقطع عرضي كبير، فإنها تجلب سلسلة من المشاكل:
يجب أن تستخدم التحولات القريبة من المنافذ الحرجة التناقص التدريجي، وتجنب التغييرات الشبيهة بالخطوات. إن جعل قسم الانتقال أطول قليلاً لا يضيف الكثير من وقت الطباعة، ولكنه يمكن أن يؤدي إلى تدفق هواء أكثر توازناً.

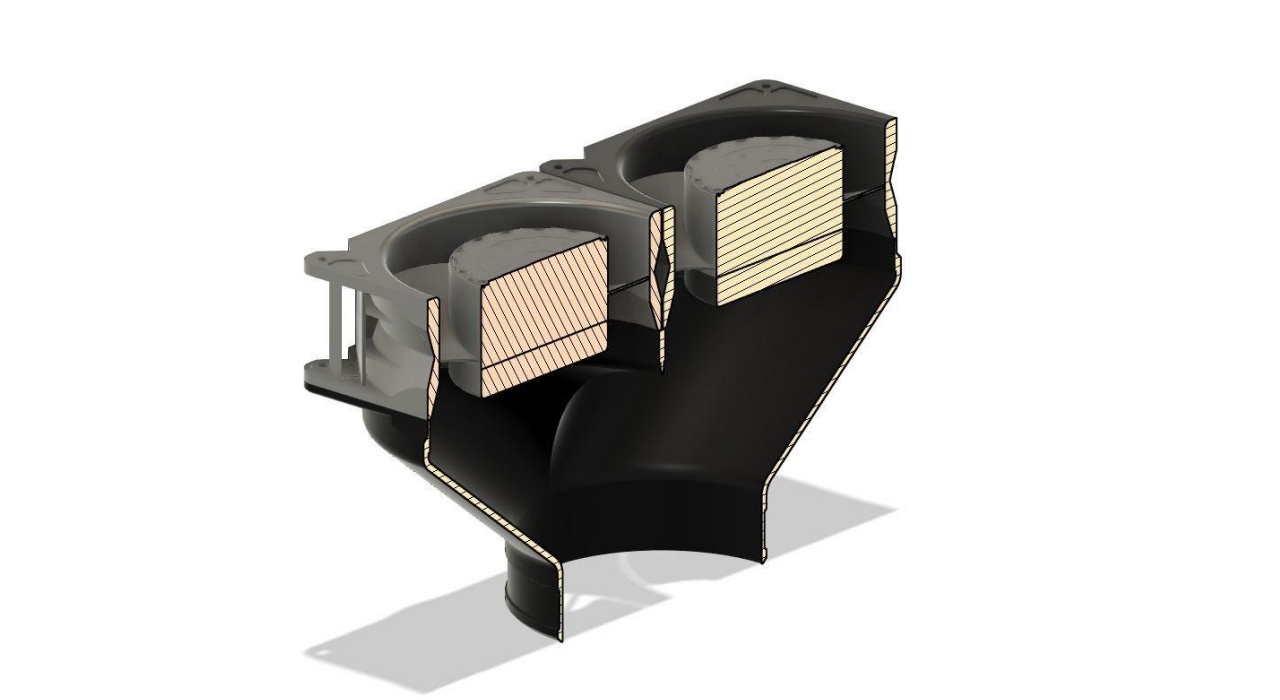

يحتاج سمك الجدار إلى تحقيق التوازن بين مساحة تدفق الهواء الداخلي والصلابة الهيكلية وقابلية الطباعة والوزن والتكلفة.
إذا كان الجدار رقيقًا جدًا، فمن المحتمل أن تحدث هذه المشكلات:
إذا كان الجدار سميكًا جدًا، تظهر مجموعة أخرى من المشاكل:
عملية | الحد الأدنى النموذجي للجدار | يوصى بها للقنوات الوظيفية |
جيش تحرير السودان (الراتنج) | 0.5-1.0 ملم | 1.5-2.0 ملم |
SLS (نايلون) | 0.8-1.0 ملم | 1.5-2.5 ملم |
MJF (نايلون PA12) | 0.8-1.0 ملم | 1.5-2.5 ملم |
FDM | 0.8-1.2 ملم | 2.0-3.0 ملم |
هذه النطاقات هي مراجع أولية فقط. يعتمد الحد الأدنى الفعلي لسمك الجدار على هندسة الجزء والامتداد ودرجة المادة.

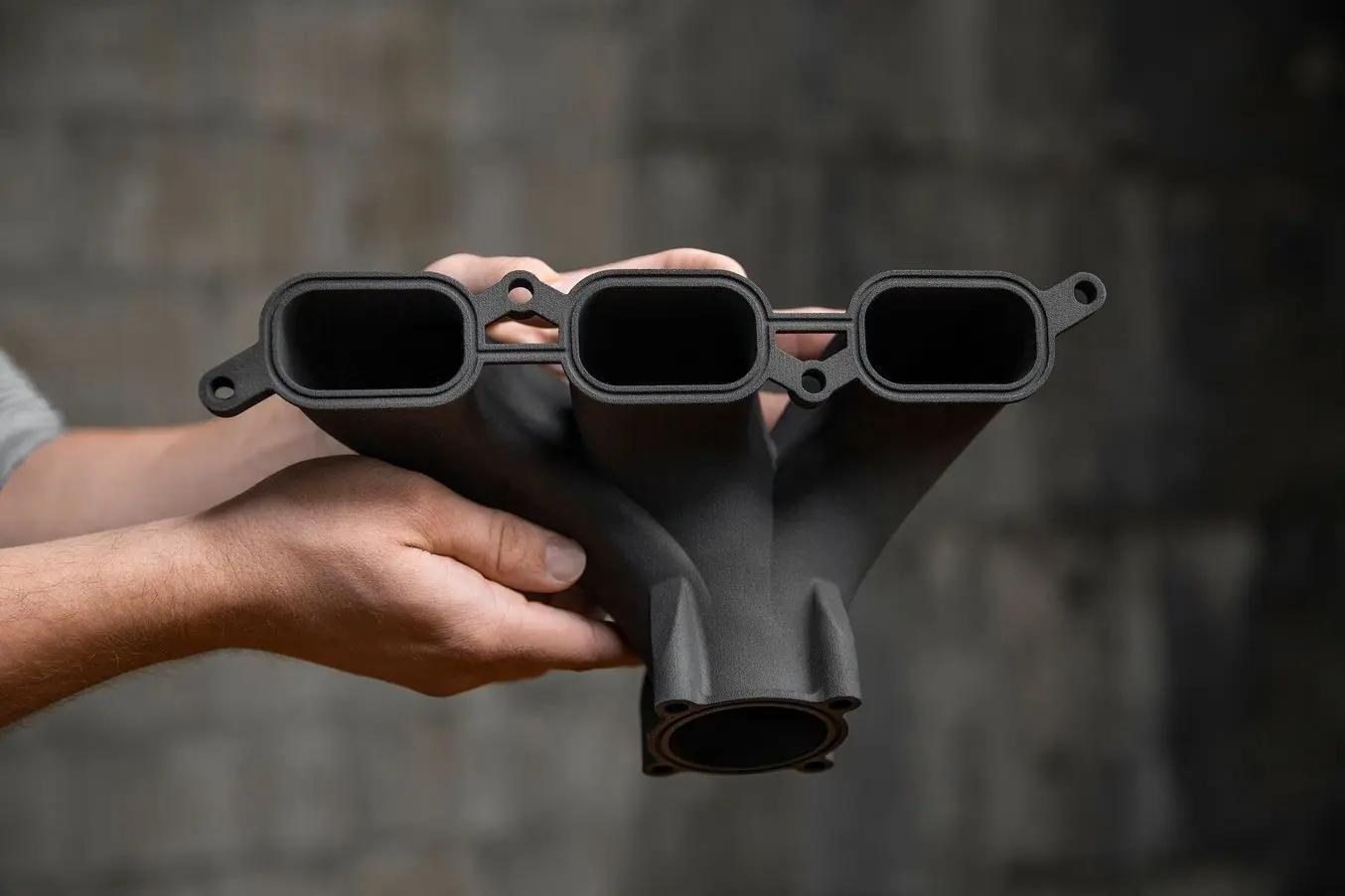

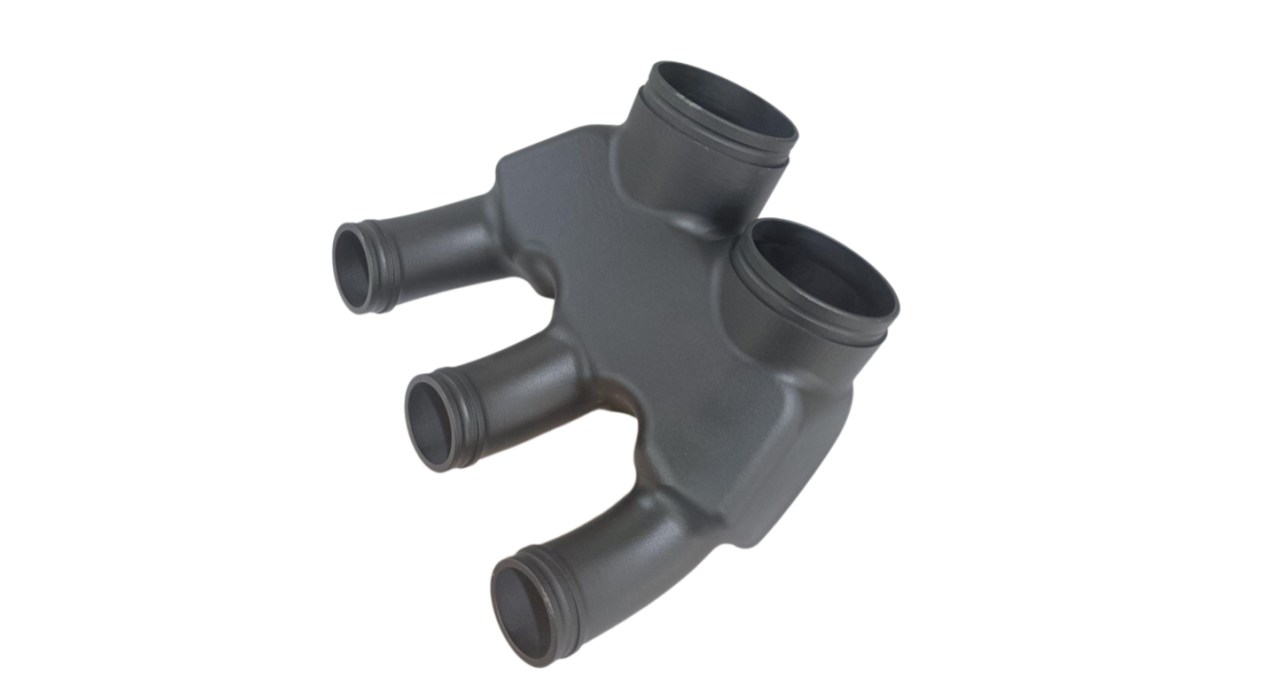

بالمقارنة مع قناة واحدة، فإن المشعب لديه بنية أكثر تعقيدا. يحتاج الهواء إلى الانقسام والاحتفاظ بتدفق وضغط مماثلين عند كل منفذ. التصميم يحتاج إلى مزيد من التفكير.

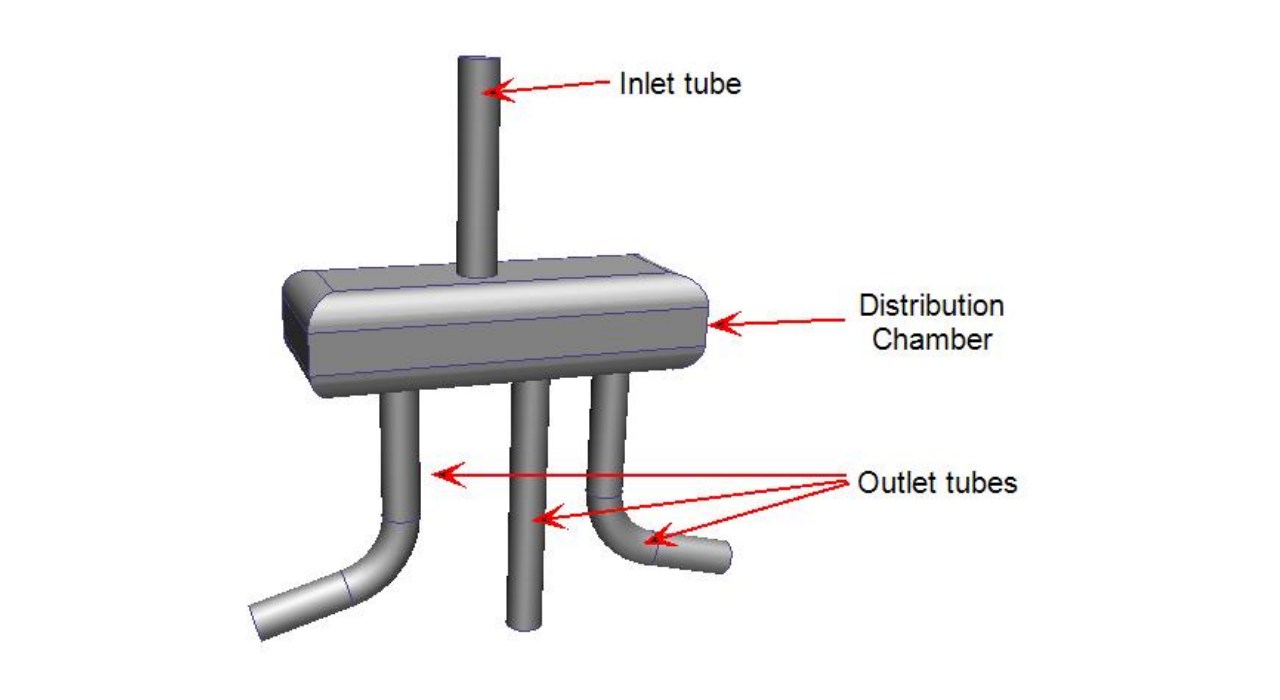

عندما تحتاج منافذ متعددة إلى تدفق هواء مماثل، يجب عليك الحفاظ على توازن هندسة كل فرع متشعب قدر الإمكان. يؤثر طول الفرع وقطر المخرج وزاوية المخرج والحجم الداخلي على توزيع التدفق عند كل تقاطع.
على سبيل المثال، في المشعب الذي يحتوي على فرع قصير وفرع طويل، سوف يتدفق المزيد من الهواء عبر المسار الأقصر ما لم يتم تعويضه بحجم المخرج أو الزاوية. من الأفضل التحقق من رصيد الفرع قبل اختبار التدفق الأول. وهذا يمكن تجنب إعادة العمل في وقت لاحق.
تميل بعض المناطق داخل المشعب إلى تشكيل مناطق ركود منخفضة السرعة حيث يتحرك الهواء بالكاد. تعمل الفروع الموضوعة بشكل سيء على إنشاء مناطق ميتة، وتقليل تدفق الهواء الفعال، وتسبب أداء غير متناسق للمخرج.
تجنب التجاويف الكبيرة والمغلقة قدر الإمكان. ضع المنافذ على طول اتجاه التدفق الرئيسي، ولا يتم إزاحتها إلى جانب واحد. يمكن أن يؤدي ضبط مواضع الفروع إلى إزالة المناطق الميتة. لا تحتاج إلى إعادة تصميم المشعب بأكمله.
يؤثر كل من موضع الانقسام وشكل الوصلة على مدى سلاسة دخول الهواء إلى كل فرع. عندما ينقسم التدفق فجأة، ينفصل الهواء فجأة عند تقاطع حاد. تنتج هذه المنطقة اضطرابًا أقوى.
قم بالتبديل إلى الانقسام التدريجي باستخدام تقاطع منحني أو مدبب. يكون الانتقال أكثر سلاسة، ويسهل التحكم في التدفق إلى كل فرع. من السهل تحقيق هذا التغيير الهندسي الصغير باستخدام الطباعة ثلاثية الأبعاد، ولكن من الصعب القيام به باستخدام القوالب.

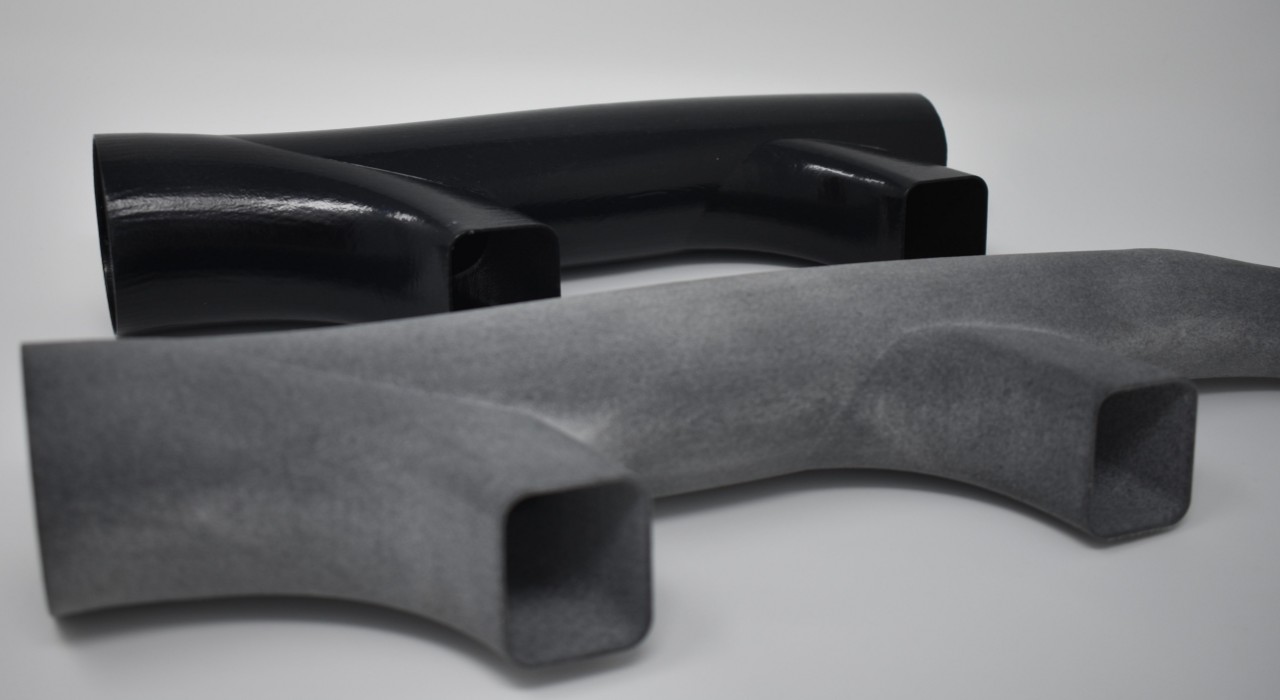

تشطيب السطح الداخلي غير مرئي في عروض CAD. من السهل تجاهلها أثناء التصميم. لكنه يؤثر بشكل مباشر على مقاومة تدفق الهواء داخل الجزء.
يزيد السطح الداخلي الأكثر خشونة من المقاومة. كما يمكن أن يخلق اضطرابات محلية. ويختلف التأثير حسب التطبيق. يعتمد التأثير بشكل أساسي على عدة عوامل:
تعتبر القنوات الصغيرة ذات سرعة التدفق العالية أكثر حساسية للخشونة من القنوات الكبيرة ذات سرعة التدفق المنخفضة. افهم ظروف التدفق لديك أولاً. ثم يمكنك الحكم على مقدار المعالجة اللاحقة المطلوبة.
يمكن للأسطح المطبوعة القياسية أن تلبي احتياجات معظم القنوات، خاصة بالنسبة للنماذج الأولية والتطبيقات منخفضة السرعة. بالنسبة للأجزاء عالية الأداء أو عالية السرعة، يحتاج السطح الداخلي عادة إلى معالجة إضافية.
يؤدي التجانس والطلاء والختم إلى إضافة تكلفة ومهلة زمنية. يعتمد الوقت الذي يستحق القيام فيه على الاحتياجات المحددة:
اختر العلاج بناءً على كيفية استخدام الجزء فعليًا. إن القيام بكل هذه الأمور لا يؤدي إلا إلى زيادة التكلفة وقد لا يكون مفيدًا. يتم تحديد أداء أجزاء تدفق الهواء الوظيفية من خلال السطح الداخلي. بغض النظر عن مدى نعومة السطح الخارجي، إذا كان السطح الداخلي خشنًا وغير محكم الإغلاق، فإن الأداء الفعلي لا يزال لا يلبي توقعات التصميم.
تتمتع Xunjie بأكثر من 10 سنوات من الخبرة في الطباعة ثلاثية الأبعاد. نحن ندعم طباعة FDM، راتينج SLA، MJF أو SLS على النايلون، طباعة المعادن SLM، بالإضافة إلى التصنيع باستخدام الحاسب الآلي والصب الفراغي بعد دخول المشروع في إنتاج منخفض الحجم.
إذا كنت تعمل في مشروع مجاري الهواء أو المشعب، فلا تتردد في الاتصال بنا وإخبارنا بمتطلبات تدفق الهواء لديك. وسوف نقدم الدعم المناسب.
1、 ما مدى قوة المشعبات المطبوعة باستخدام نايلون MJF أو SLS؟ هل يمكن استخدامها في خطوط الهواء المضغوط؟
الأجزاء المطبوعة من النايلون (MJF وSLS) تتمتع بصلابة جيدة ومقاومة لدرجة الحرارة. يمكنهم أيضًا طباعة القنوات الداخلية المعقدة دون دعم. إذا لم يكن ضغط خط الهواء مرتفعًا جدًا، فإن النايلون مناسب جدًا للمشعبات. يمكن لسمك الجدار الذي يتراوح من 2 إلى 3 ملم أن يلبي معظم ظروف العمل ذات الضغط المتوسط. سيكون للسطح ملمس بلوري طفيف. يمكنك تحسينه عن طريق التلميع أو الطلاء.
2، متى يجب أن تفكر في مجاري الهواء أو المشعبات المعدنية المطبوعة SLM؟
يجب أن تفكر في الطباعة المعدنية عندما تكون درجة حرارة العمل مرتفعة، أو يكون الضغط كبيرًا، أو يكون الوسط قابلاً للتآكل. يمكن لـ SLM طباعة الفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك التيتانيوم والمعادن الأخرى. تتمتع المشعبات المصنوعة بهذه الطريقة بمقاومة للضغط ومقاومة لدرجة الحرارة أعلى بكثير من البلاستيك. لكن التكلفة أعلى بكثير. كما تحتاج القنوات الداخلية إلى فتحات مصممة لتصريف المسحوق. بعد الطباعة، يجب تنظيف المسحوق المتبقي. نقترح عادةً التأكد من أن الأجزاء البلاستيكية لا يمكنها تلبية المتطلبات أولاً. ثم استخدم الطباعة المعدنية ثلاثية الأبعاد. وهذا يتجنب الإنفاق غير الضروري.
3 、 ما الذي يجب مراعاته عند تصميم المفاصل ومواقع الختم؟ هل يمكن طباعة المواضيع مباشرة؟
يمكن طباعة الخيوط، لكن الأجزاء البلاستيكية المطبوعة يسهل نزعها بعد التجميع والتفكيك المتكرر. هذا ينطبق بشكل خاص على المواضيع الصغيرة. الطريقة الأكثر موثوقية هي تصميم ثقوب أو تجاويف عادية على المشعب، ثم تضمين صواميل معدنية مثبتة بالحرارة أو استخدام تركيبات التوصيل السريع. إذا كنت بحاجة إلى ختم الوجه النهائي، يمكنك ترك أخدود على شكل حلقة على الجزء المطبوع. يجب تصميم حجم الأخدود وكمية الضغط وفقًا للمعيار. وهذا يعطي موثوقية إغلاق أفضل بكثير من الاعتماد فقط على شريط ختم الخيط.
4. عند تصميم مجاري الهواء والمشعبات، كيف يمكنك تقليل الدعامات الداخلية؟ إلى جانب تغيير المقطع العرضي، ما هي الطرق الأخرى الموجودة؟
إلى جانب تغيير المقطع العرضي لقناة التدفق إلى شكل ذاتي الدعم، يمكنك أيضًا ضبط مسار القناة بحيث تكون الزاوية المتدلية دائمًا أكبر من 45 درجة. يمكن بعد ذلك طباعة العديد من العمليات مباشرة دون دعم. عندما يكون من الضروري وجود زاوية متدلية صغيرة، يمكنك زيادة سماكة تلك المنطقة محليًا أو جعلها بنية جسر، وذلك باستخدام قدرة المادة على التشكيل. لا تحتاج عمليات النايلون SLS وMJF أساسًا إلى دعم داخلي. إذا كانت قناة التدفق معقدة بشكل خاص، استخدم طباعة النايلون أولاً. أنه يحفظ تصميم الدعم وأعمال التنظيف.
5、 عند تصميم مجاري الهواء والمشعبات ذات الضغط العالي، إلى جانب زيادة سمك الجدار، ما هي النقاط الأخرى التي يجب مراعاتها؟
تحت الضغط العالي، أكبر المخاوف هي تركيز الإجهاد المحلي وفشل سطح الختم. إلى جانب سمك الجدار، اجعل شرائح الزاوية الداخلية أكبر. نقترح بشكل عام ألا يقل نصف قطر الشرائح عن 1.5 مرة من سمك الجدار لتقليل تركيز الضغط. في المفاصل، استخدم الشفاه ذات الأختام الدائرية قدر الإمكان. لا تعتمد على الخيوط في الختم المباشر، لأن الخيوط المطبوعة تتسرب بسهولة تحت الضغط العالي. أيضًا، قم بإجراء تغييرات المقطع العرضي بشكل تدريجي. التحكم في زاوية الاستدقاق في حدود 10 إلى 15 درجة لتجنب الزيادات المفاجئة في سرعة التدفق المحلي.
