بمجرد أن يحتاج الجزء إلى التجميع والتفكيك المتكرر، أو عزم دوران أعلى أو الاستخدام طويل الأمد، تصبح الخيوط التي يتم نقرها مباشرة في الخيوط البلاستيكية أو المطبوعة هي الحلقة الأضعف في التصميم بأكمله.
تحافظ الإدخالات المعدنية على الحرية الهندسية للطباعة ثلاثية الأبعاد مع توفير الموثوقية الميكانيكية للمثبتات المعدنية. سيوضح لك هذا الدليل متى تستخدم المدخلات المعدنية، وكيفية التصميم حولها، وكيفية التحكم في تكاليف الإنتاج.

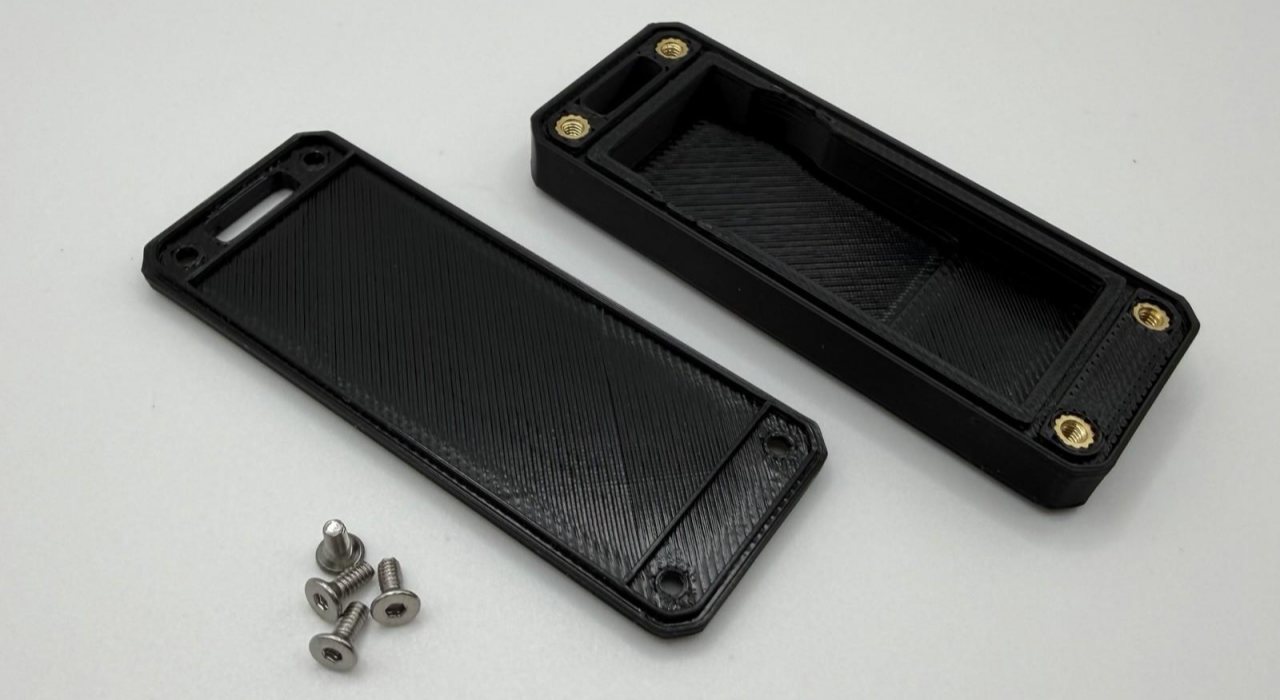

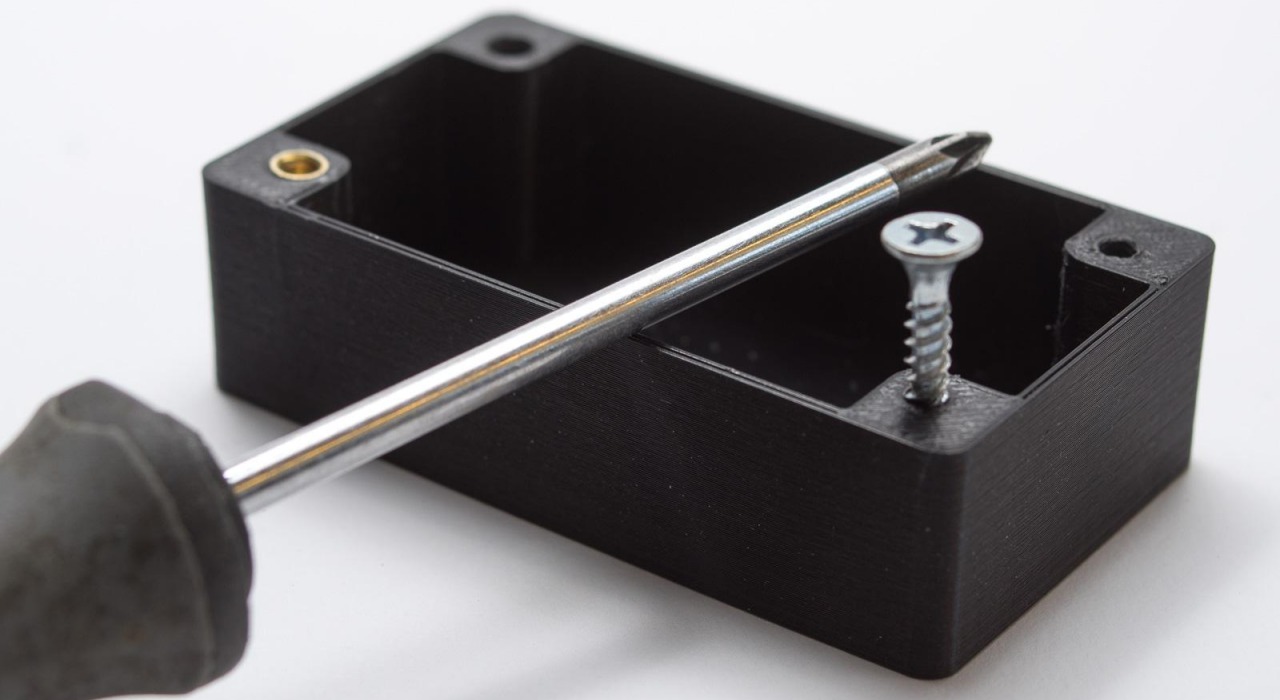

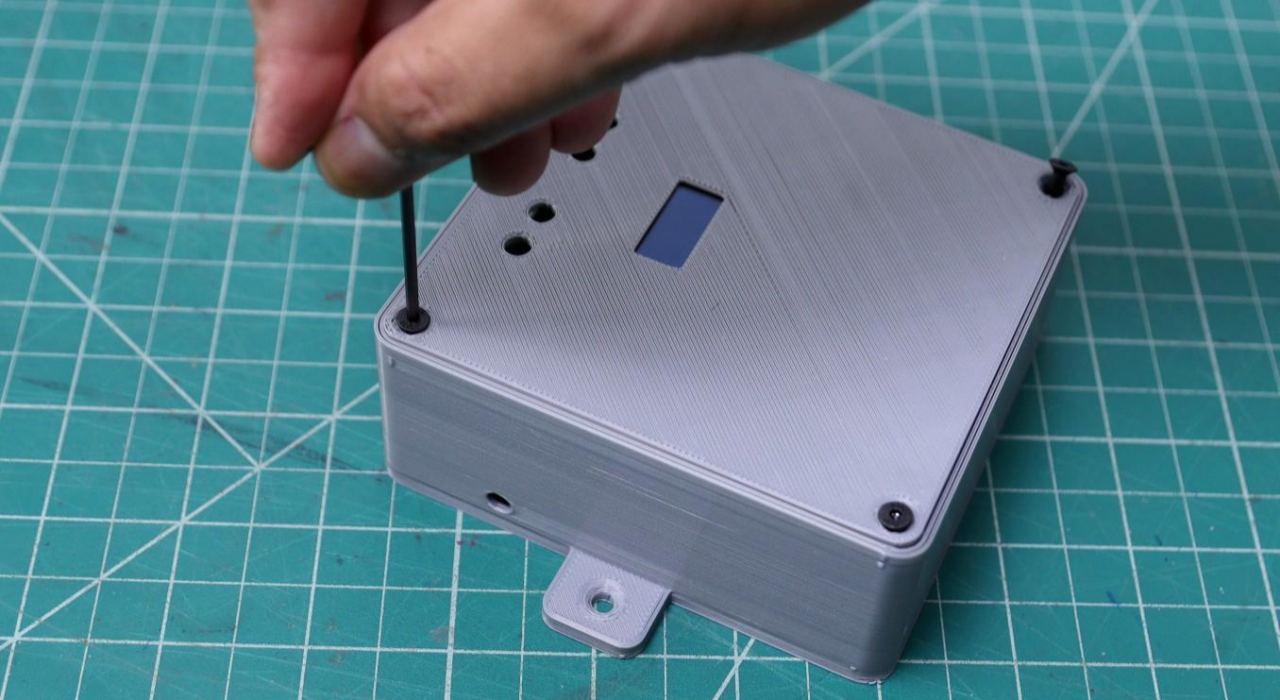

عندما يحتاج المنتج إلى التجميع والتفكيك بشكل متكرر، يجب إعطاء الأولوية للإدخالات المعدنية. تعتبر العلب الإلكترونية وأغطية المعدات وأقواس الاستشعار والأجزاء الأخرى التي تحتاج إلى صيانة كلها مناسبة للإدخالات المعدنية.
عادة ما تعمل الخيوط التي يتم غرسها مباشرة في الخيوط البلاستيكية أو المطبوعة بشكل جيد في التجميع الأول، ولكن يصبح التآكل واضحًا بعد عدة دورات. لأن كل شد أو فك يؤدي إلى تآكل جانب الخيط البلاستيكي.
الإدخالات المعدنية تحل هذه المشكلة. يتزاوج المسمار مباشرة مع الخيوط المعدنية، لذلك يظل أداء التجميع ثابتًا طوال فترة الخدمة بأكملها.
حمل التثبيت هو موقف آخر حيث تكون هناك حاجة إلى إدخالات. كلما زاد عزم دوران المسمار أو قوة التثبيت أو الاهتزاز، زادت سهولة نزع الخيوط البلاستيكية أو زحفها أو فكها.
في مرحلة الشراء، ينظر الكثير من الناس فقط إلى قوة الشد لمواد الطباعة. يعتقدون أن الجزء قوي بما فيه الكفاية. ولكن ما إذا كانت قدرة التجميع على تحمل الحمل يعتمد على قدرة الحمل لواجهة التثبيت بأكملها.
بالنسبة للأجزاء التي تهتز كثيرًا، مثل أقواس السيارات ومكونات الطائرات بدون طيار والعلب الصناعية، فإن استخدام الإدخالات المعدنية كنقاط تثبيت يمنح موثوقية أقرب إلى الأجزاء المعدنية المُشكَّلة آليًا.

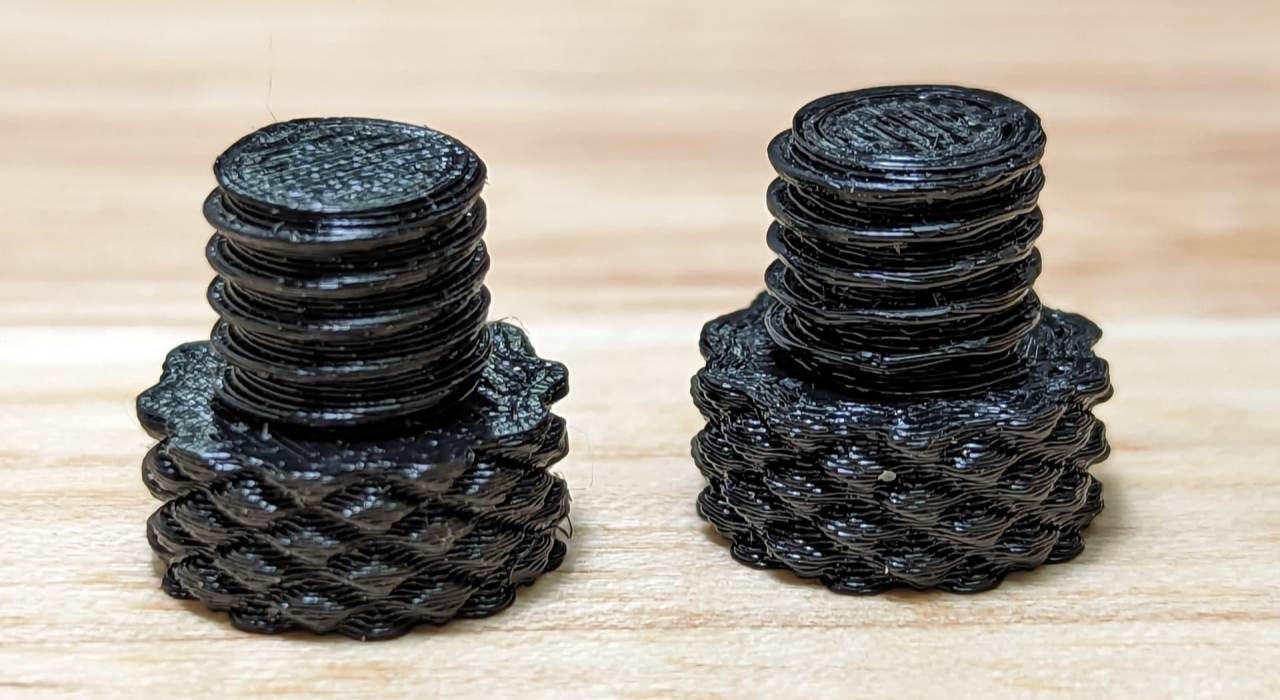

ليست كل الثقوب تحتاج إلى إدخالات معدنية. يمكن تلبية الأغطية ذات التحميل المنخفض والنماذج الأولية المؤقتة والتجميعات لمرة واحدة والخيوط الخشنة الكبيرة بالخيوط المطبوعة أو البراغي ذاتية التنصت أو التركيبات المفاجئة.
تؤدي إضافة إدخالات إلى كل نقطة تثبيت إلى زيادة التكلفة ووقت التجميع، مع فائدة فعلية محدودة. يمكن لبعض المواقع تخطي الإدخالات تمامًا ولا تزال تعمل بشكل جيد.

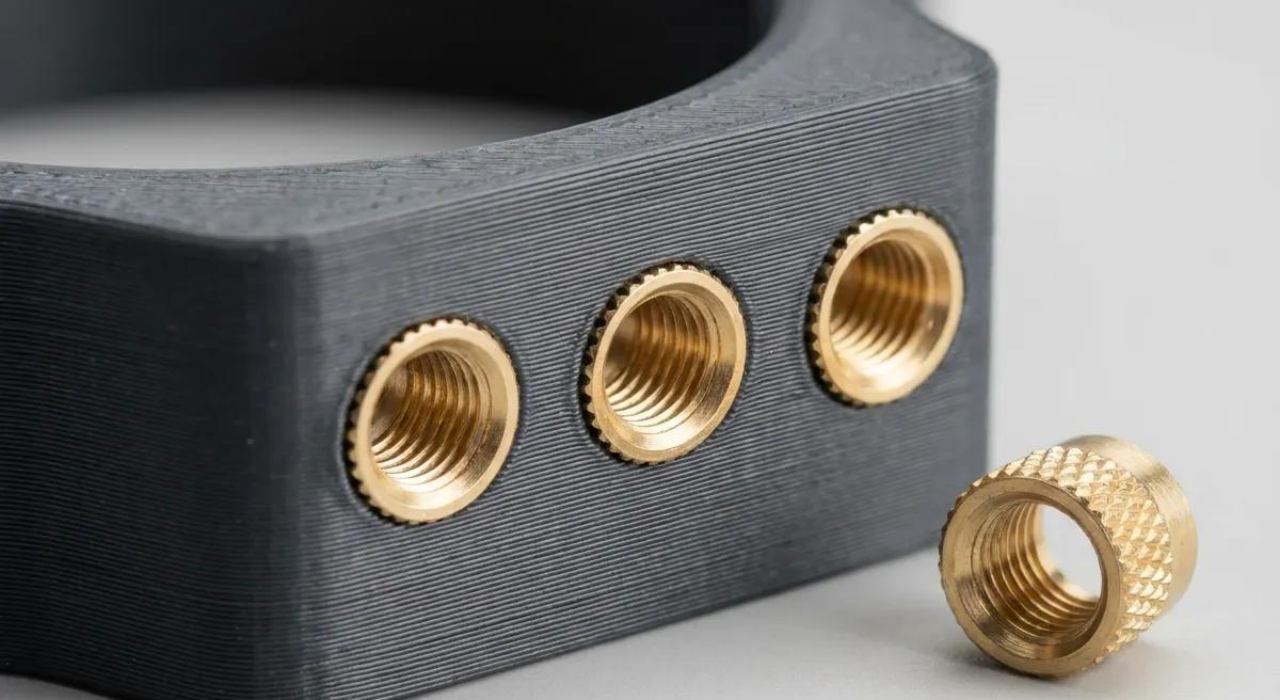

تعد الإدخالات الحرارية هي الخيار الأكثر شيوعًا لأجزاء FDM وغيرها من الأجزاء المطبوعة بالحرارة ثلاثية الأبعاد. يعمل طرف التسخين على تنعيم البلاستيك الموجود حول الفتحة. يتم الضغط على السطح الخارجي المخرش للإدخال، ويثبته البلاستيك المبرد في مكانه.
نوصي باستخدام إدراجات الحرارة في الحالات التالية:
نوع الإدخال | تثبيت | أفضل ل | الميزة الرئيسية | المخاطر الرئيسية |
إدراج مجموعة الحرارة | يتم إدخال الضغط على طرف ساخن في فتحة مطبوعة مسبقًا | التجميع المتكرر، العبوات المدمجة | قفل ميكانيكي قوي، ومنخفض التكلفة | يمكن أن يؤدي ارتفاع درجة الحرارة إلى تشويه البلاستيك المحيط |
اضغط على إدراج صالح | يتم الضغط عليه في درجة حرارة الغرفة | التجمعات التي لا تكون فيها الحرارة عملية | تركيب سريع، لا حاجة لمصدر الحرارة | حساسة للغاية لتحمل الثقب |
الجوز الأسير | سقطت في جيب مصبوب أو مطبوع | عزم دوران عالي، مثبتات أكبر | من السهل تعديل حجمها للأحمال الثقيلة | يحتاج إلى مساحة أكبر للتصميم |
جلبة مترابطة | مضغوطة أو مربوطة في تجويف | مقاومة التآكل على المدى الطويل | مشاركة الخيط بالكامل على طوله | مساحة شعاعية أكبر من معظم الإدخالات |

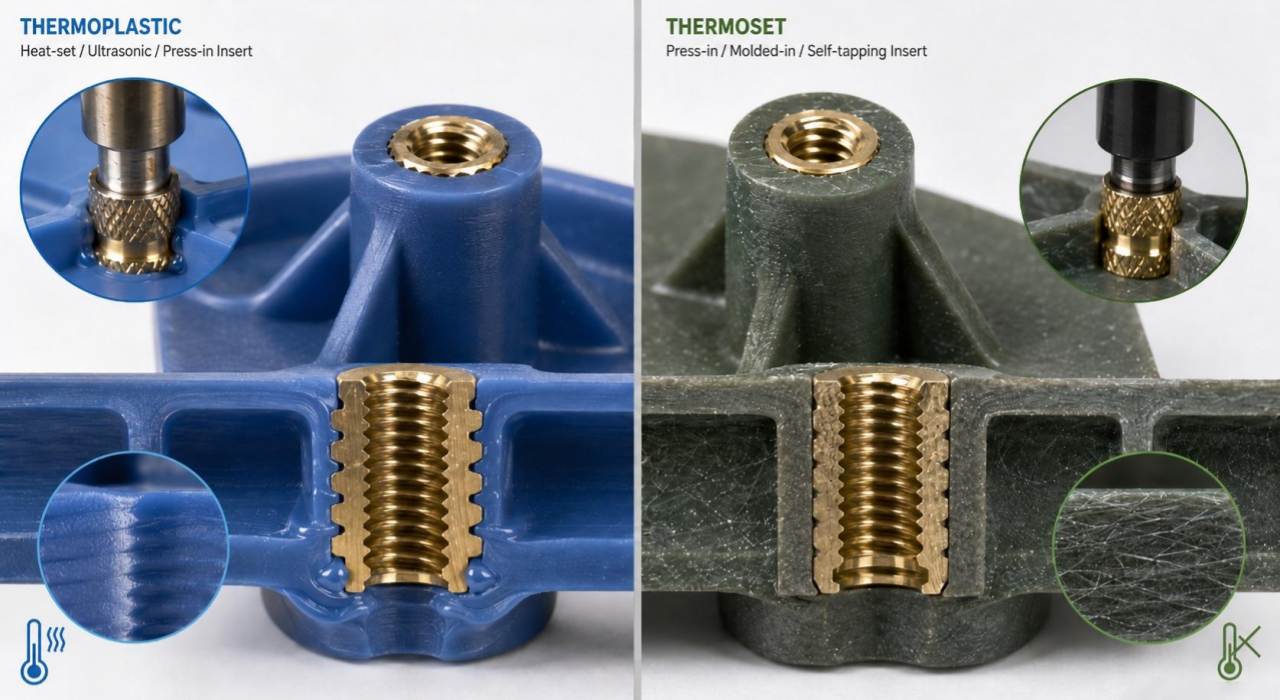

عندما لا يكون التسخين ممكنًا، يمكنك التبديل إلى حشوات الضغط. يتم تثبيتها في درجة حرارة الغرفة ويتم تثبيتها بواسطة تداخل مناسب. إنهم لا يعتمدون على البلاستيك المذاب.
يتم تثبيت إدخالات الضغط بالضغط بواسطة جدار الثقب الذي يثبتها. بمجرد حدوث أي انحراف في قطر الثقب، ستواجه عملية التثبيت مشاكل. لن يكون قطر الثقب الفعلي للجزء المطبوع مطابقًا تمامًا لنموذج CAD. خطوط الطبقة، وحالة المعدات، وانكماش المواد كلها تؤدي إلى حدوث أخطاء. لا تحتوي الإدخالات الملائمة للضغط على أي مساحة تعديل تقريبًا.
إذا كنت تخطط لاستخدام إدراجات الضغط في إنتاج الدفعات، فإننا نقترح طباعة ثقوب الاختبار أولاً. تأكيد الأبعاد عن طريق القياس، ثم الانتهاء من التصميم.

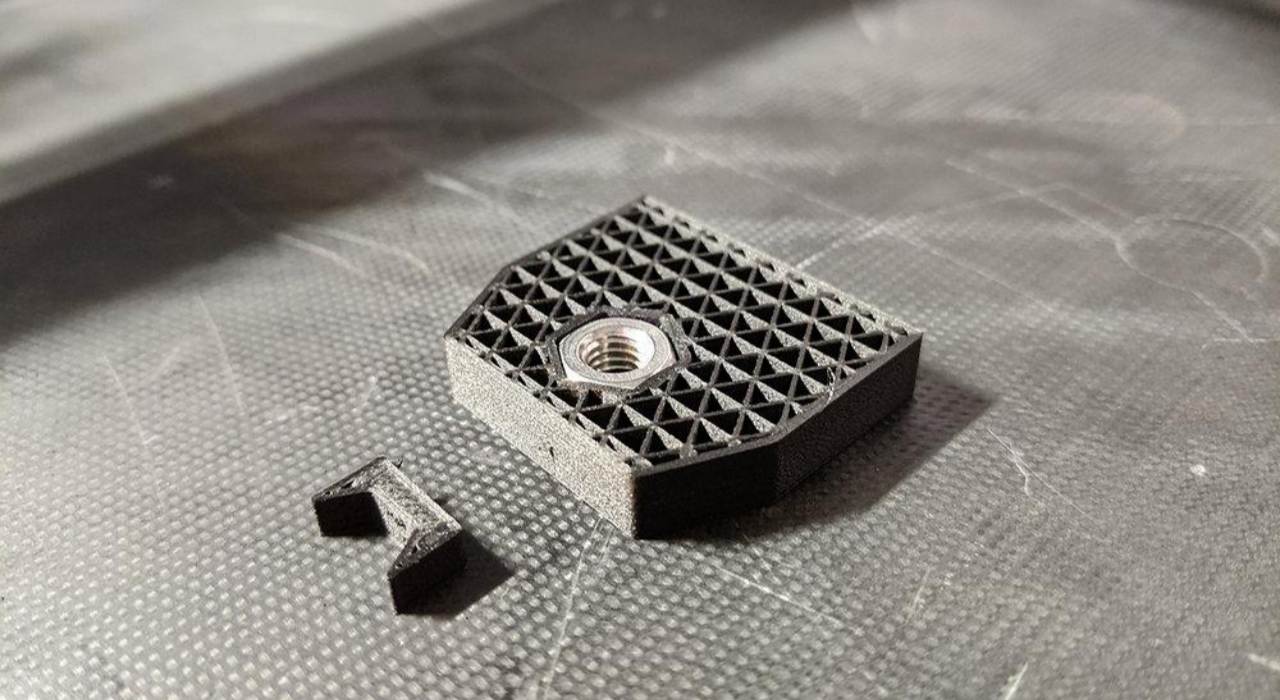

يتم وضع المكسرات المدمجة في فترة راحة مسبقة الصنع. يُستخدم شكل التجويف لحمل صامولة قياسية. يتم ثمل الترباس من الخارج. ليست هناك حاجة لتضمين الجوز في الجدار البلاستيكي.
تناسب هذه الطريقة التوصيلات ذات عزم الدوران العالي والمثبتات الأكبر حجمًا والأجزاء التي تحتاج إلى صيانة دورية. إذا كان هيكل الجزء يسمح بجيب الصواميل، فمن الأسهل التحكم في الصواميل المدمجة في الإنتاج. الجوز هو جزء قياسي، وليس هناك حاجة لإدارة درجة حرارة التثبيت.
بالنسبة للأجزاء التي تحتوي على إدخالات، يجب تعيين مواضع وأبعاد الإدخال أثناء النمذجة الأولية. إذا قمت بإضافتها بعد الانتهاء من التصميم، فسيكون من الصعب تجنب إعادة العمل لاحقًا. سيؤدي ترك مساحة إدراج في نموذج CAD بخطوة واحدة سابقة إلى تقليل التعديلات اللاحقة وعيوب الدفعة الأولى.
لا يمكن تخمين قطر الثقب. ويجب تحديده بناءً على القطر الخارجي للإدخال والمواد وعملية الطباعة والتسامح الفعلي للمعدات.
يمكن أن ينتج ملف CAD نفسه أقطار ثقب فعلية مختلفة عند تغيير الموردين أو المواد أو العمليات. بالنسبة للإدخالات المثبتة بالحرارة، يكون قطر الثقب بشكل عام أصغر قليلاً من القطر الخارجي للإدخال. يجب التحقق من القيمة النهائية وفقًا لمواصفات الشركة المصنعة للإدخال وتأكيدها بالجزء المطبوع الفعلي.

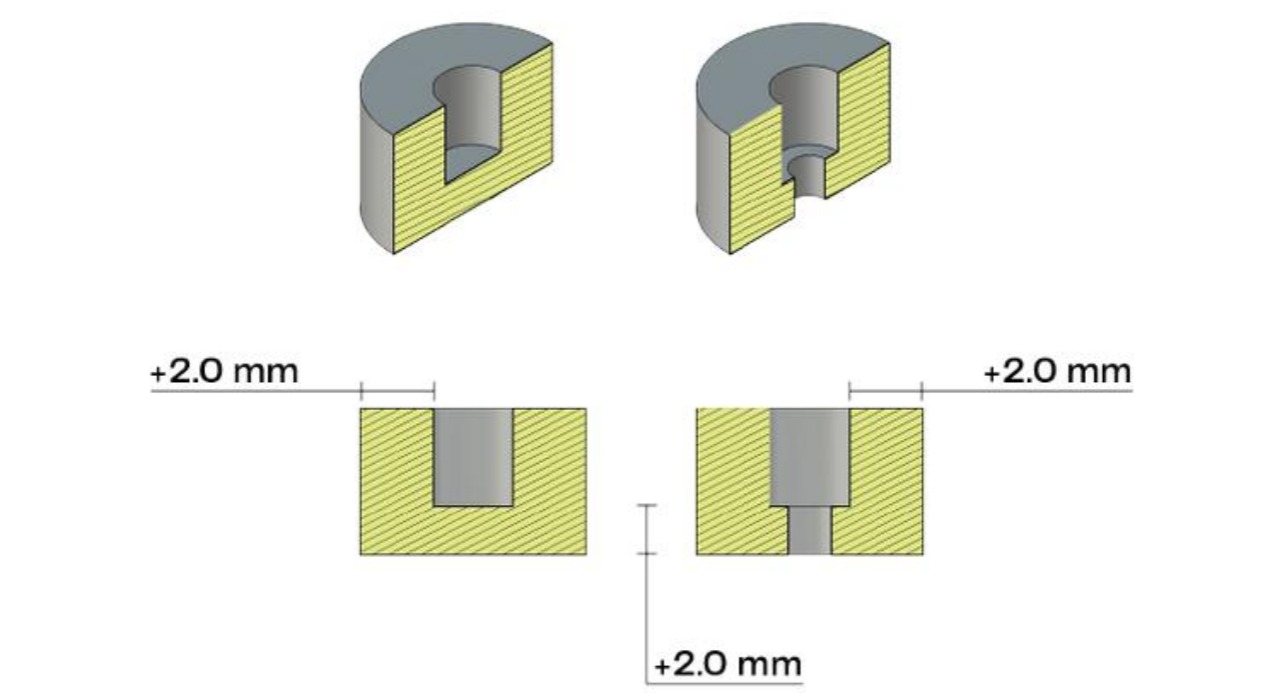

تعتمد القوة الفعلية للإدخال على البلاستيك المحيط. بغض النظر عن مدى جودة الإدخال، فإنه لا يمكن أن يعمل إذا تم تركيبه في رئيس بسماكة جدار غير كافية، لأن البلاستيك سوف يفشل قبل أن يفشل المعدن.
وتتركز الإخفاقات الشائعة في ما يلي:
تأتي المشاكل في الغالب من سمك الجدار وتصميم الرئيس. نادرًا ما يكون الإدخال نفسه هو السبب الرئيسي. فقط عندما يتم تنفيذ الهيكل المحيط بشكل صحيح، يمكن أن يصل الإدخال إلى مستوى الأداء المتوقع.

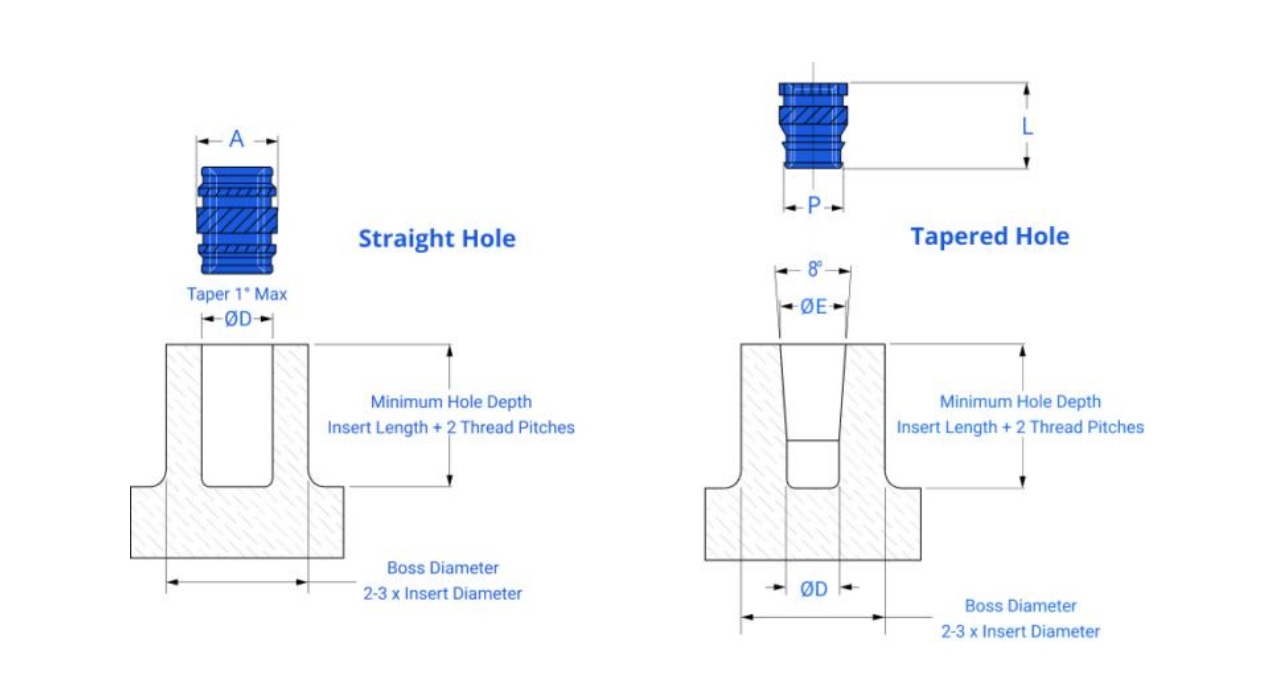

يجب أن يكون عمق الثقب أكبر من طول الإدخال، مع ترك فجوة صغيرة في الأسفل. بدون هذا البدل، يمكن أن يخرج المسمار أو الملحق بسهولة أثناء التثبيت.
لا تصمم عمق التجويف ليكون مطابقًا تمامًا لطول الإدخال. يمكن للمساحة الإضافية في الأسفل أن تمتص التغييرات الصغيرة في عمق الطباعة. وهذا يمنع أداة التثبيت من الوصول إلى القاع قبل أن يتم تثبيتها بالكامل.
يمكن أن يؤدي الشطب الصغير أو الإدخال الدائري في الجزء العلوي من الفتحة إلى جعل عملية تركيب الإدخال أكثر سلاسة. فهو يوجه الإدخال بشكل مستقيم ويساعد على إبقائه عموديًا أثناء الضغط.
بدون هذا المدخل، قد يدخل الإدخال بزاوية طفيفة، مما يتسبب في قفل غير متساوٍ أو حتى تشقق الرئيس. كان من الممكن أن يتجنب الشطب البسيط هذه المشاكل.
يحدد قطر الثقب ما إذا كان يمكن تركيب الملحق أم لا. يحدد تصميم الرئيس كيفية أداء الجزء في الاستخدام الفعلي.
عندما يقوم المسمار بسحب الإدخال على طول الاتجاه المحوري، يواجه الرئيس تحميلًا مختلفًا عما يحدث تحت القص أو القوة الجانبية. في التطبيقات ذات التحميل العالي، مجرد زيادة طول الإدخال لا يمنع السحب. النهج الأكثر فعالية هو تعزيز هيكل الرئيس نفسه. على سبيل المثال، قم بزيادة سمك الجدار حول الإدخال، وأضف دعمًا قويًا في الأسفل، واستخدم شكلًا رئيسيًا ينشر الحمل لتجنب تركيز الضغط.
سحب عزم الدوران شائع جدًا أيضًا. عندما تدور الحشوة مع المسمار أثناء الشد، فهذا يعني أن البلاستيك المحيط فشل في تثبيتها في مكانها.
يمكن لبعض التعديلات على الرئيس حل هذه المشكلة:
بالنسبة لمعظم مشكلات سحب عزم الدوران، يكون السبب الجذري هو أن الرأس رفيع جدًا بالنسبة لحجم التثبيت.

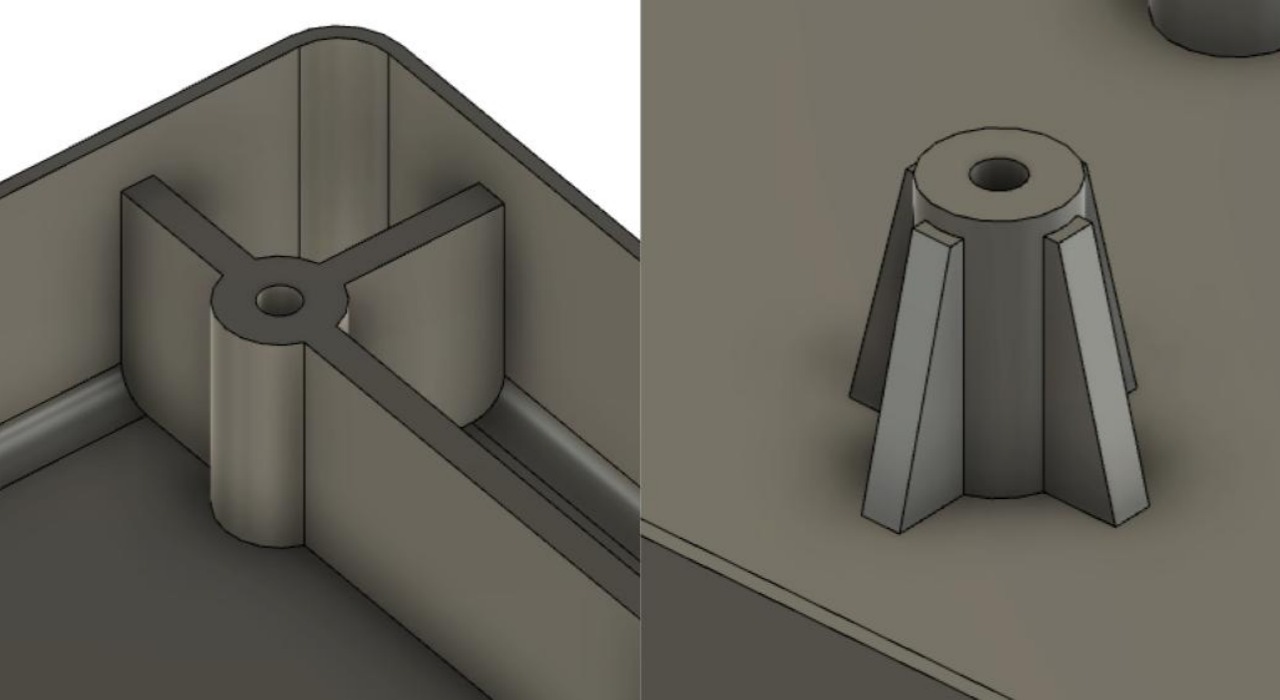

الرؤساء السميكون بشكل مفرط ليسوا فعالين من حيث التكلفة. الزعماء الأقوياء الكبار يهدرون المواد والوقت. كما أنها تميل أيضًا إلى الالتواء أو إنشاء علامات بالوعة أثناء الطباعة.
يمكن أن يؤدي استخدام أضلاع الدعم مع التعزيز المحلي حول الإدخال إلى توفير الكثير من المواد مع الحفاظ على نفس القوة تقريبًا. يصبح الجزء أخف وزنًا، وتكون الطباعة أسرع، ولا تتأثر سعة التحميل.
ليس كل ثقب يحتاج إلى ملحق معدني. احفظ الإدخالات للاتصالات التي تحتاج حقًا إلى المتانة:
يمكن أن يؤدي تقليل الإدخالات غير الضرورية إلى خفض تكلفة الأجهزة وعمالة التجميع، في حين أن الأداء الفعلي المطلوب للجزء لن ينخفض.
يؤدي خلط مثبتات M2 وM3 وM4 وM5 وM6 في منتج واحد إلى زيادة وحدات SKU المدرجة ووحدات SKU اللولبية ووقت التجميع وتعقيد المخزون. إن توحيد التصميم بأكمله في مقاس واحد أو اثنين من أحجام التثبيت يجعل عملية الشراء أكثر بساطة، والتجميع أسرع، والقياس أسهل، وتكلفة أقل.
تقوم Xunjie بتصميم وطباعة وتجميع الأجزاء بإدخالات معدنية للعملاء كل يوم. نحن ندعم FDM، وطباعة الراتنج، والنايلون SLS وMJF. قبل دخول الأجزاء إلى مرحلة الإنتاج، يقوم فريقنا بفحص تفاوتات قطر الثقب وتصميم الرئيس ونوع الإدخال.
إذا كان مشروعك يحتاج إلى أجزاء مطبوعة ثلاثية الأبعاد بإدخالات معدنية، فيرجى إرسال ملفات CAD إلينا. سنساعدك على تعديل التصميم قبل أن تستثمر في الإنتاج.
1、 لماذا تتشقق حافة الجزء المطبوع ثلاثي الأبعاد عندما أضغط على ملحق ضبط الحرارة؟
على الأرجح أن سمك الجدار ليس كافيًا، أو أن قطر الثقب صغير جدًا، أو أن درجة الحرارة مرتفعة جدًا. احتفظ بما لا يقل عن 2 إلى 3 جدران خارجية حول الملحق. اترك أيضًا أكثر من 2 ملم من حافة الثقب إلى الحافة الخارجية للجزء. لا تدع درجة الحرارة ترتفع كثيرًا عن نقطة تليين المادة. تدوير واضغط ببطء. لا تجبره على الوصول إلى الأسفل بدفعة واحدة.
2、 هل هناك طرق أخرى لتثبيت الحشوات المعدنية غير ضبط الحرارة؟
نعم. يمكنك تصميم الطباعة لتتوقف مؤقتًا في منتصف الطريق، ووضع الإدخال في الجيب المحجوز، ثم متابعة الطباعة لإحاطتها. يمكنك أيضًا استخدام إدراجات الضغط أو إدراجات الموجات فوق الصوتية. إذا كنت بحاجة إلى التجميع والتفكيك بشكل متكرر أو إذا كان الجزء يحمل حمولة عالية نسبيًا، فستكون الجيوب السداسية أو الإدخالات ذات الأشكال الخارجية المخرشة أكثر أمانًا.
3、 كيف يمكنك معرفة ما إذا كان الإدخال آمنًا بدرجة كافية بعد التثبيت؟
خذ برغيًا من الحجم المطابق وقم بربطه، ثم قم بربطه بشكل طبيعي ثم قم بفكه. كرر خمس أو ست مرات. إذا لم ينزلق المسمار، ولا يدور الإدخال معه، ولا توجد شقوق أو علامات بيضاء حول الثقب، فهو يمر بشكل أساسي.
4. ماذا علي أن أفعل إذا كانت فتحات الإدخال في الأجزاء المستلمة ذات أبعاد خاطئة ولا يمكن تركيبها؟
لا تتعجل في فرضها بالقوة. التقط صورة أو سجل مقطع فيديو قصيرًا وأرسله إلينا. إذا كان السبب هو خطأ في التصنيع لدينا، فسنعيده مجانًا أو نعيد إليك أموالك، وسنغطي تكلفة الشحن. إذا كان هناك انحراف في الأبعاد في رسم التصميم نفسه، فيمكننا أيضًا مساعدتك في تعديل الرسم مرة واحدة مجانًا. إعادة الطباعة لن تكلف سوى تكلفة المواد.
5. بعد تثبيت الإدخال، هل يجب أن أضع أداة قفل الخيوط عند ربط المسمار؟
ذلك يعتمد على سيناريو الاستخدام. إذا كان هذا مكانًا به اهتزازات متكررة أو حيث لا يُسمح بالارتخاء، فيمكنك استخدام القليل من الخيوط متوسطة القوة. ولكن إذا كنت بحاجة إلى التجميع والتفكيك بشكل متكرر، فلا ينصح بذلك، لأنه يجعل عملية الإزالة أكثر صعوبة. بشكل افتراضي، نقوم فقط بتثبيت الملحق ولا نطبق المادة اللاصقة. عليك أن تقرر متى تقوم بتجميع المسمار بنفسك.
