تتناول هذه المقالة المجالات التي تتناسب فيها الطباعة ثلاثية الأبعاد مع تطوير الأجهزة الإلكترونية الاستهلاكية، والأجزاء التي تستحق الطباعة، وكيفية اختيار العملية والمواد المناسبة لمشروعك.
صناعة الإلكترونيات الاستهلاكية تتحرك بسرعة. قد يتم بيع ملحقات الهاتف بشكل جيد في بداية العام. وبعد بضعة أشهر، قد تحتاج إلى إعادة تصميم السكن. غالبًا ما تمر فرق الأجهزة القابلة للارتداء بخمسة أو ستة إصدارات للهيكل قبل تثبيت التصميم النهائي. في هذه المرحلة، كل تغيير في سمك الجدار أو تعديل فتح المنفذ يعني الانتظار لأسابيع لتغيير القالب. يتباطأ التقدم بشكل سيء.
الطباعة ثلاثية الأبعاد لا تحتاج إلى قالب. وينتج أجزاء مباشرة من ملفات CAD. يمكنك تحديث النموذج وإرساله للطباعة والحصول على الجزء المنقح بعد بضعة أيام. لا يوجد تغييرات في القالب، ولا يوجد وقت انتظار للأدوات.

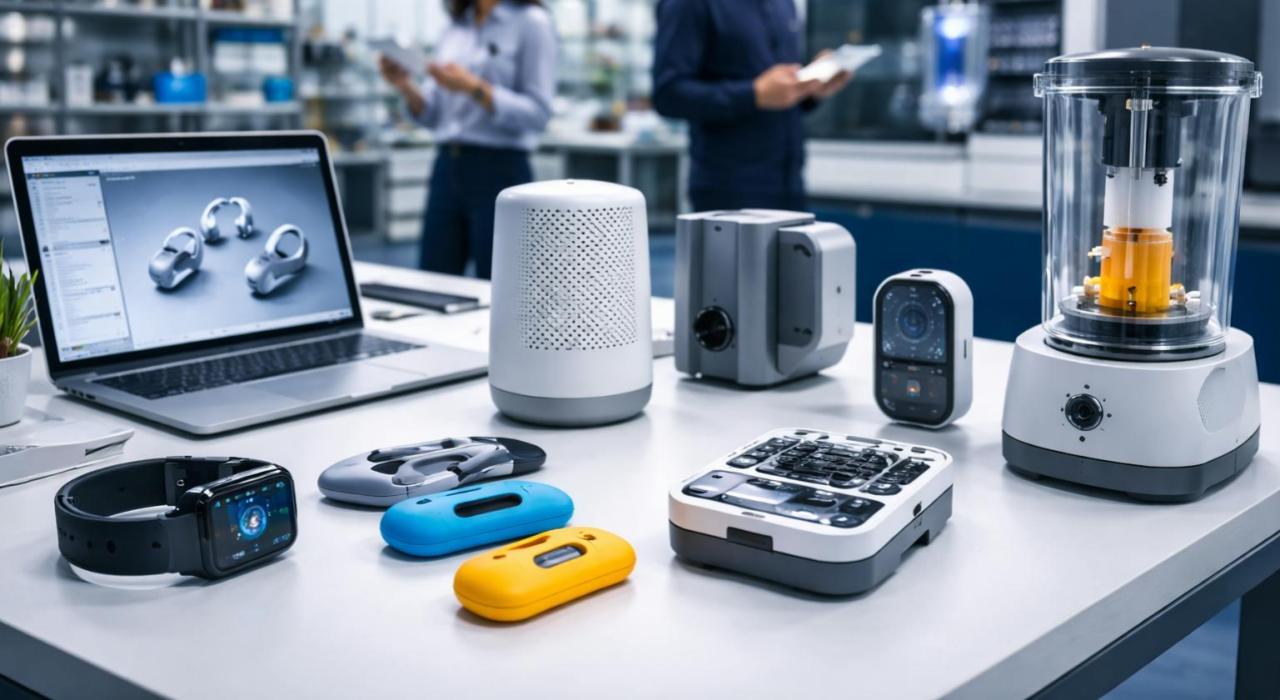

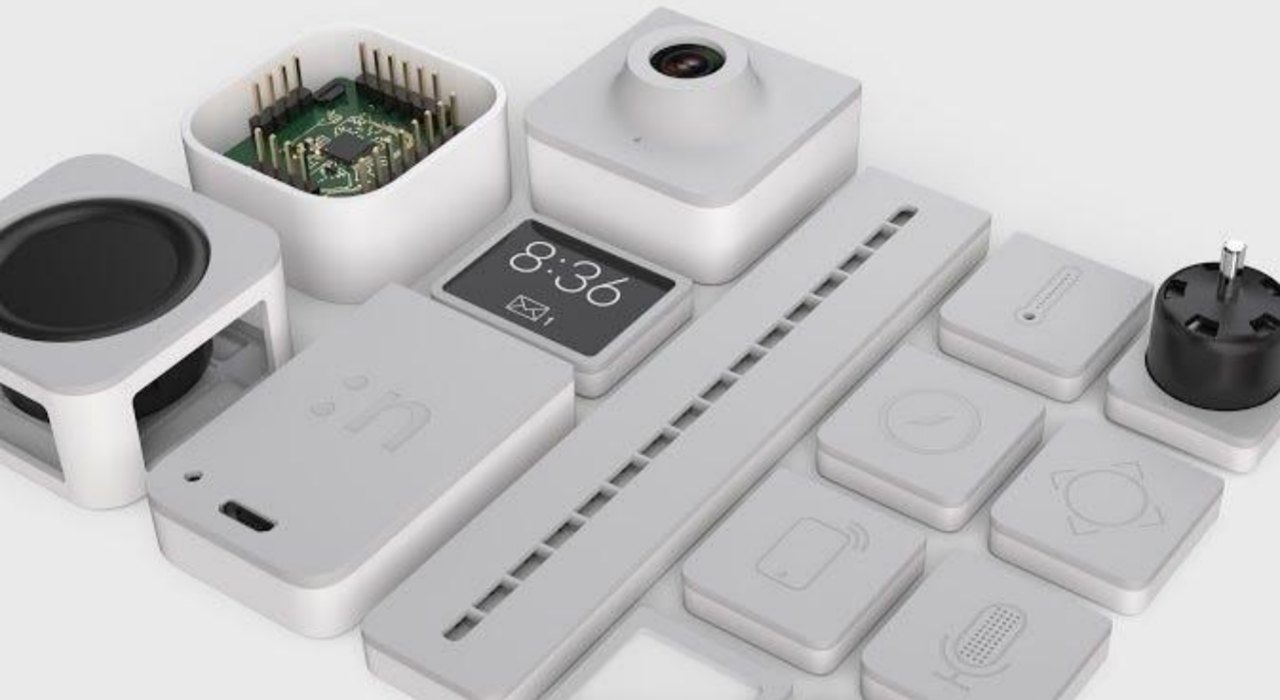

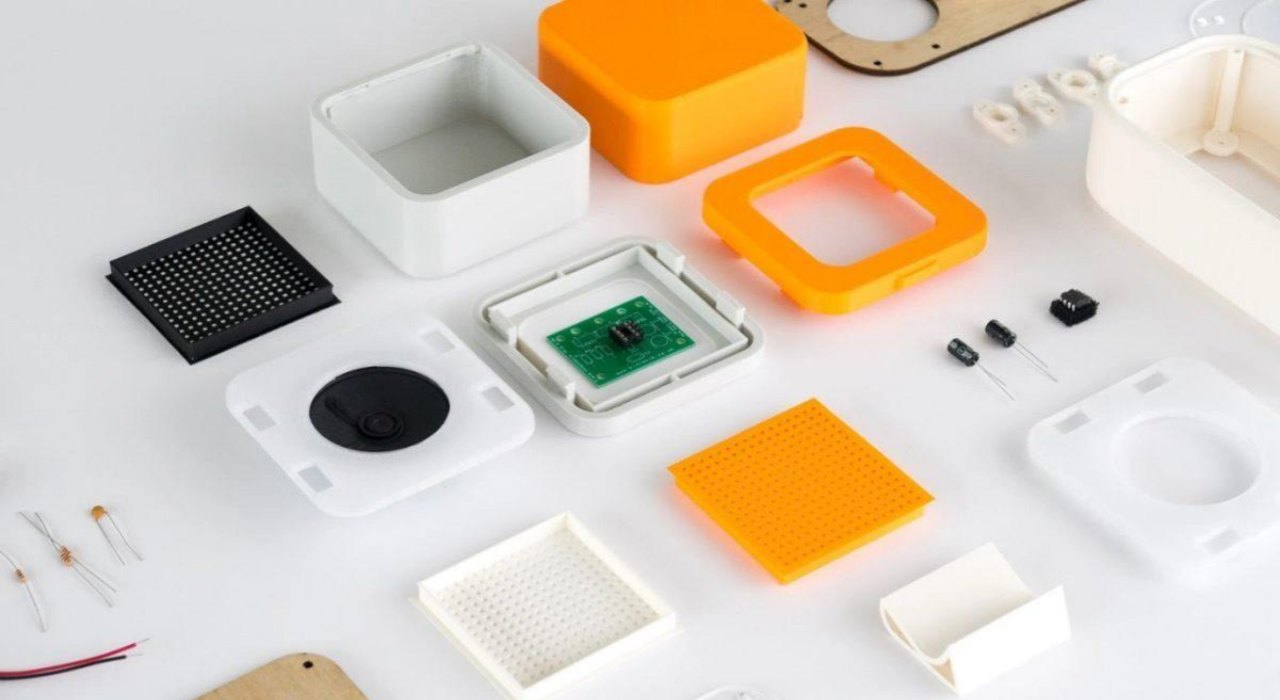

تُعد العبوات أحد أكثر الأجزاء المطبوعة ثلاثية الأبعاد شيوعًا في النماذج الأولية للإلكترونيات الاستهلاكية. وهي تشمل حافظات شحن سماعات الأذن، ومرفقات الأجهزة المنزلية الذكية، ومبيتات التحكم عن بعد، ومرفقات أجهزة الاستشعار، والأغطية الواقية للأجهزة المحمولة.
تُستخدم العبوات المطبوعة ثلاثية الأبعاد بشكل أساسي للتحقق مما يلي:
إذا تم تشكيل العلبة بالحقن لاحقًا، فاحتفظ بميزات التجميع النهائية مثل التركيبات المفاجئة والرؤوس وأخاديد توجيه الأسلاك في تصميم النموذج الأولي المطبوع ثلاثي الأبعاد. إذا تخطيت هذه الأمور وصنعت غلافًا مبسطًا فقط، فلن يتم اكتشاف مشكلات التداخل غالبًا إلا بعد استثمار القالب الفولاذي.

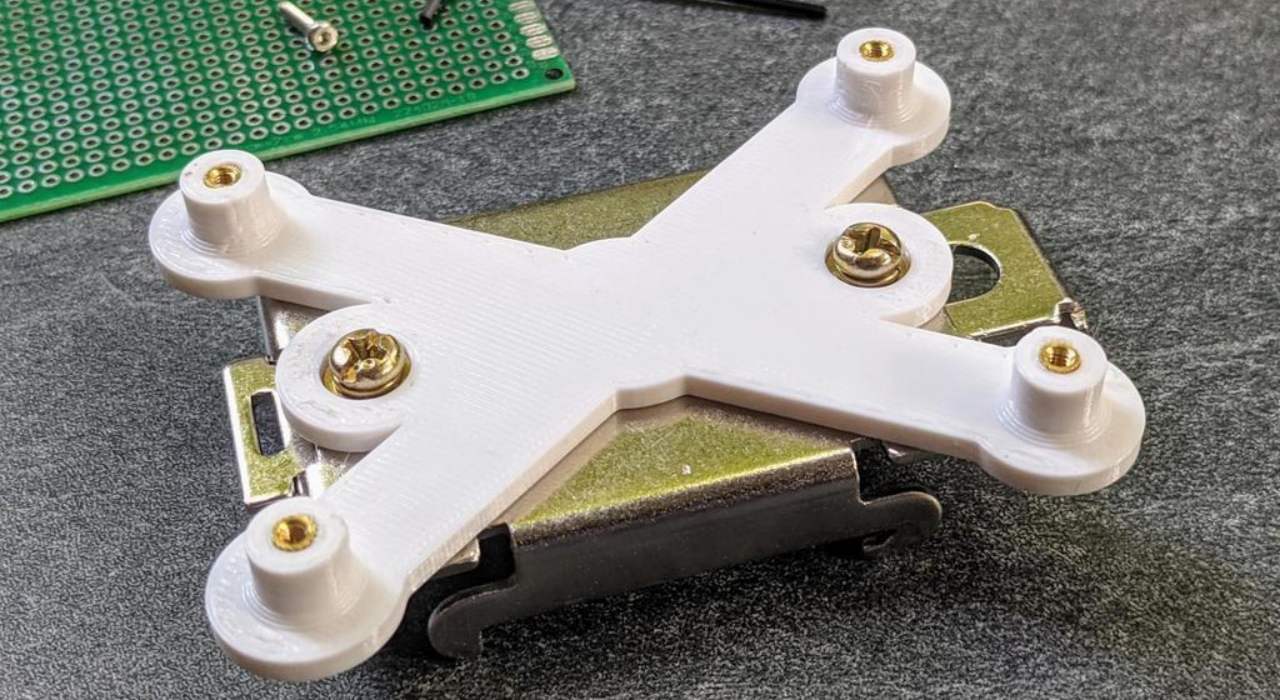

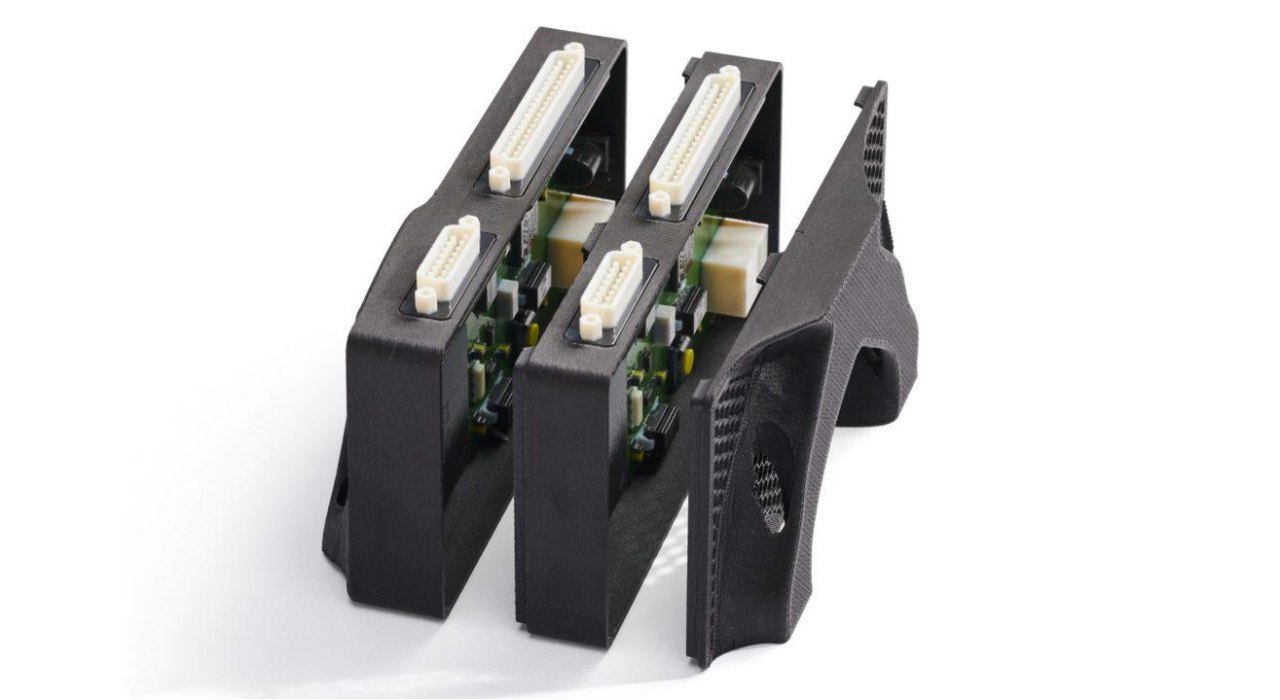

تُستخدم هذه الأجزاء لتأمين مركبات ثنائي الفينيل متعدد الكلور أو حزم البطاريات أو وحدات الكاميرا أو الهوائيات أو صفائف أجهزة الاستشعار أو الموصلات. يوجد معظمها داخل المنتج، لذا لا داعي لأخذ المظهر في الاعتبار.
النقاط الرئيسية التي يجب تأكيدها في التصميم هي:
يمكن التحقق من كل ذلك من خلال الطباعة ثلاثية الأبعاد قبل صنع القالب. إذا تغير تخطيط اللوحة أثناء المشروع، فيمكن إعادة طباعة الحامل خلال يومين. إذا تم إجراء نفس التغيير على القالب، فقد يستغرق الأمر ثلاثة أسابيع ويكلف أكثر من عشرة آلاف يوان كرسوم إصلاح القالب.

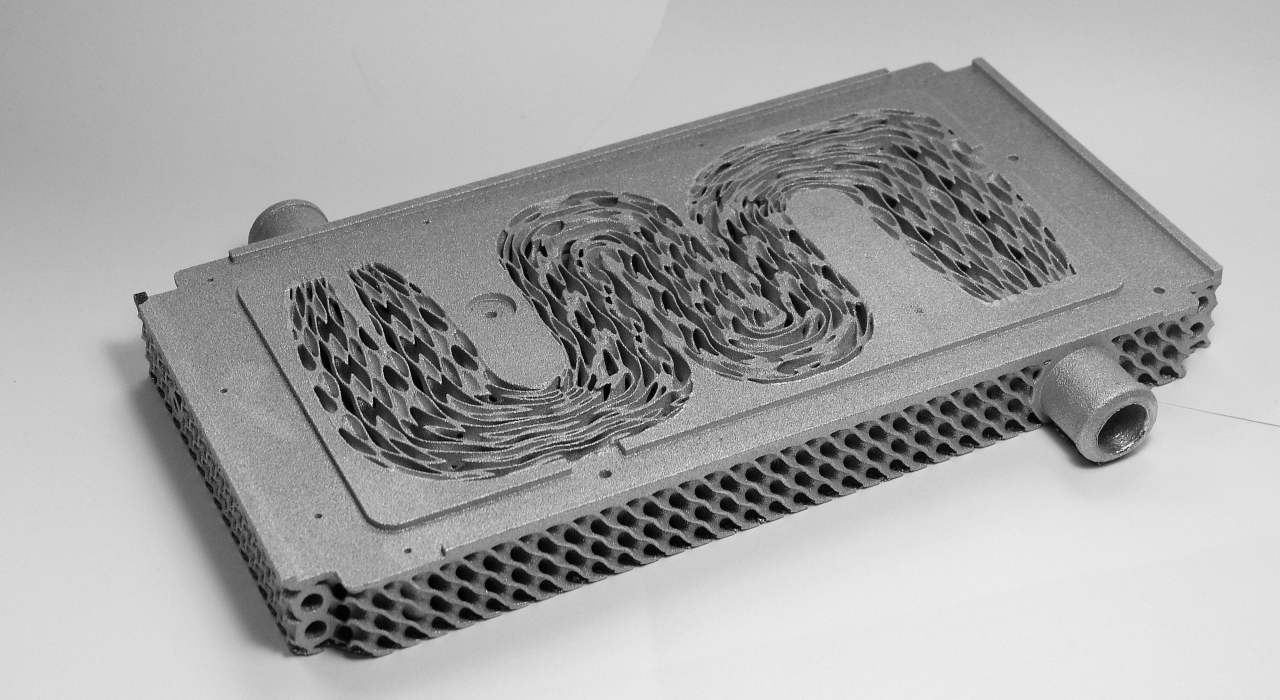

تولد الإلكترونيات الاستهلاكية عالية الأداء الكثير من الحرارة. تحتاج أجهزة الألعاب المحمولة وسماعات الواقع الافتراضي وأجهزة الكمبيوتر الصغيرة وأجهزة الشحن عالية الطاقة إلى تدفق هواء داخلي مصمم بعناية. غالبًا ما تحتوي مجاري الهواء وأغطية المروحة وواجهات المبدد الحراري وقنوات التبريد المخصصة على أسطح منحنية غير منتظمة ومنحنيات داخلية وهياكل ذات جدران رقيقة. إن تصنيع هذه الآلات أمر مكلف، ولا يمكن حتى تصنيع بعض الهياكل بهذه الطريقة. يمكن للطباعة ثلاثية الأبعاد تشكيلها مباشرة، دون الحاجة إلى قوالب معقدة وإجراءات جانبية.
بالنسبة للإلكترونيات منخفضة الحجم أو عالية التخصيص، يمكن للطباعة ثلاثية الأبعاد أن تصنع أجزاء تدفق الهواء الداخلي دون فتح قوالب منفصلة. إذا كان المنتج يحتوي على ثلاث وحدات SKU ذات تخطيطات حرارية مختلفة، فيمكنك طباعة ثلاثة إصدارات مختلفة من مجاري الهواء بشكل منفصل. لا تحتاج ميزانية القالب إلى مضاعفة ثلاث مرات معهم.

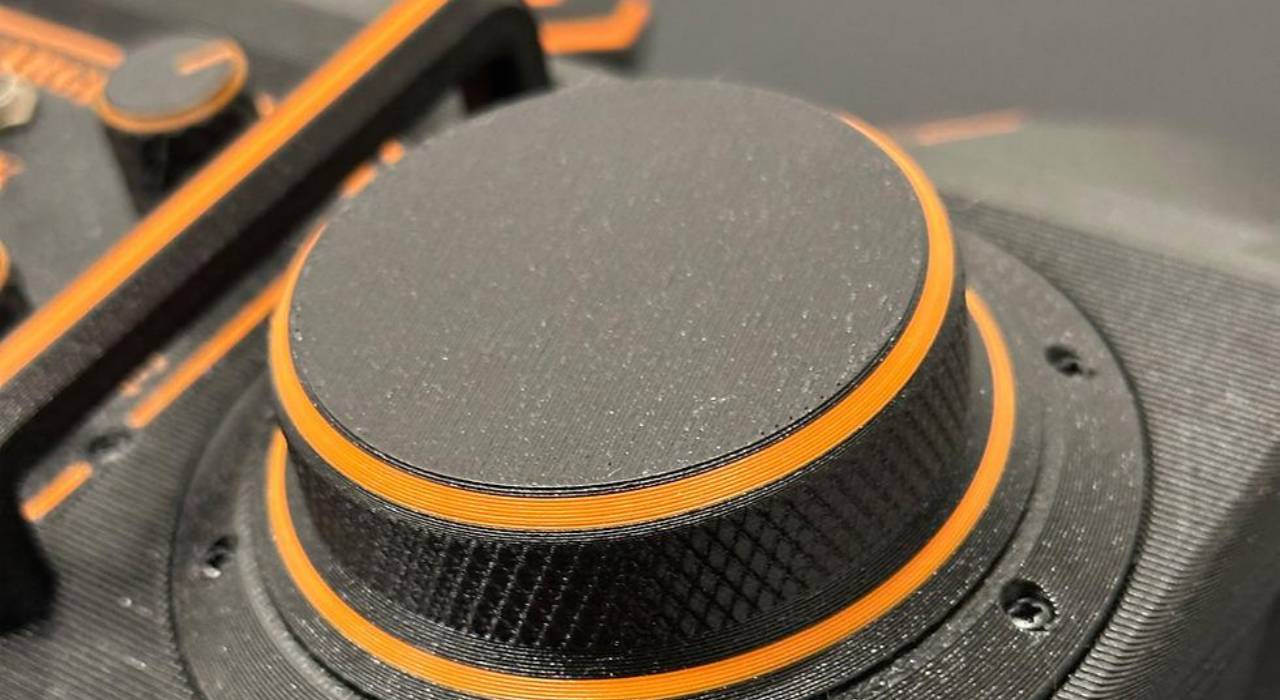

الأزرار، المقابض، الأغطية الواقية، أغطية المنافذ، المفاتيح المنزلقة. تتغير هذه الأجزاء الصغيرة بشكل متكرر وتؤثر بشكل مباشر على كيفية تفاعل المستخدمين مع المنتج.
يمكن للطباعة ثلاثية الأبعاد تقييم:
تعد طباعة خمسة أنواع مختلفة من الأزرار بارتفاعات أو شرائح أو مواد مختلفة أكثر توفيرًا للوقت والتكلفة من تصنيع خمس مجموعات من إدراجات القوالب المصغرة.

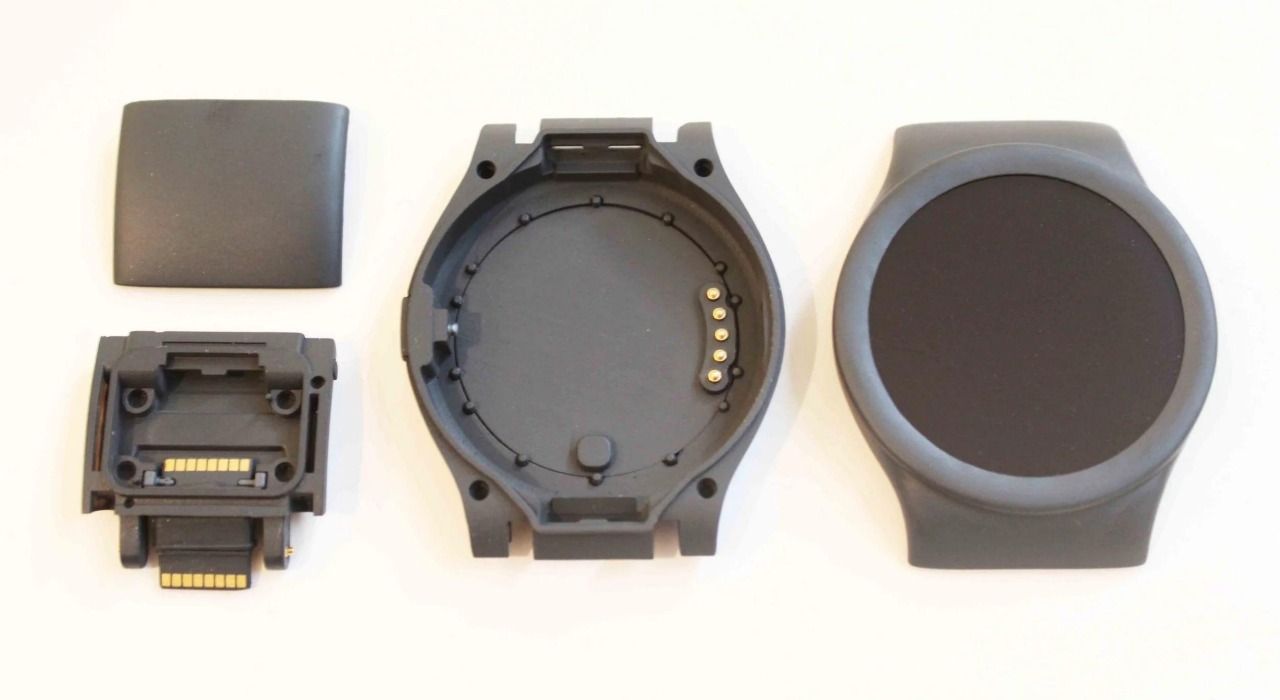

الساعات الذكية، وأساور اللياقة البدنية، ونظارات الواقع المعزز، وأجهزة مراقبة الصحة المثبتة. تشترك هذه الإلكترونيات القابلة للارتداء في سمة مشتركة: لدى المستخدمين أشكال أجسام مختلفة. موصل الحزام الذي يناسب معصمًا كبيرًا قد لا يناسب معصمًا صغيرًا. تحتاج أغلفة المستشعرات إلى ملامسة الجلد بزوايا محددة.
يمكن للطباعة ثلاثية الأبعاد أن تصنع بمرونة قطع اختبار بأحجام مختلفة وإصدارات مريحة مختلفة، دون إضافة استثمار إضافي في القالب. قد يحتاج الإنتاج التجريبي أو التحقق السريري أو متغيرات المنتج الإقليمية إلى 50 إلى 200 قطعة مخصصة. تعد طباعتها أكثر عملية من فتح قوالب الحقن لكل حجم.
ليست كل الأجزاء مناسبة للطباعة ثلاثية الأبعاد. النقاط التالية تساعدك على الحكم.
إذا كانت القطعة لا تزال في مرحلة مراجعة التصميم، فإن الطباعة ثلاثية الأبعاد هي الطريقة الأكثر اقتصادا لمواصلة الاختبار. كل تغيير يقوم فقط بتحديث الملف. لا تحتاج إلى إعادة صياغة القالب.
عندما تكون كمية الطلب بين 20 و500 قطعة، قد لا يتم استرداد تكلفة القالب أبدًا. رسوم الطباعة ثلاثية الأبعاد بالقطعة. لا يوجد استثمار مسبق في القالب.
ميزات مثل القنوات الداخلية والهياكل المجوفة والأجزاء السفلية والهياكل الشبكية تزيد بشكل كبير من تكلفة وصعوبة المعالجة التقليدية أو القولبة بالحقن. يمكن للتصنيع الإضافي بناء هذه الهياكل في عملية الطباعة القياسية.
نوع الجزء | حجم نموذجي | لماذا تساعد الطباعة ثلاثية الأبعاد | العملية الموصى بها |
الإسكان النموذجي | 1-20 قطعة | التحقق من صحة الشكل والملاءمة والتجميع قبل الأدوات | جيش تحرير السودان أو MJF |
قوس داخلي | 10-200 قطعة | إعادة تموضع سريع للحوامل مع تطور تخطيط ثنائي الفينيل متعدد الكلور | MJF أو SLS |
قناة الهواء | 5-100 قطعة | هندسة داخلية معقدة بدون نوى العفن | SLS أو MJF |
أزرار / أغطية | 5-50 قطعة | التكرار السريع للحجم والشكل والشعور باللمس | جيش تحرير السودان أو الراتنج |
يتصاعد مخصص | 10-300 قطعة | أبعاد مختلفة لكل SKU أو مواصفات العميل | MJF أو SLS |

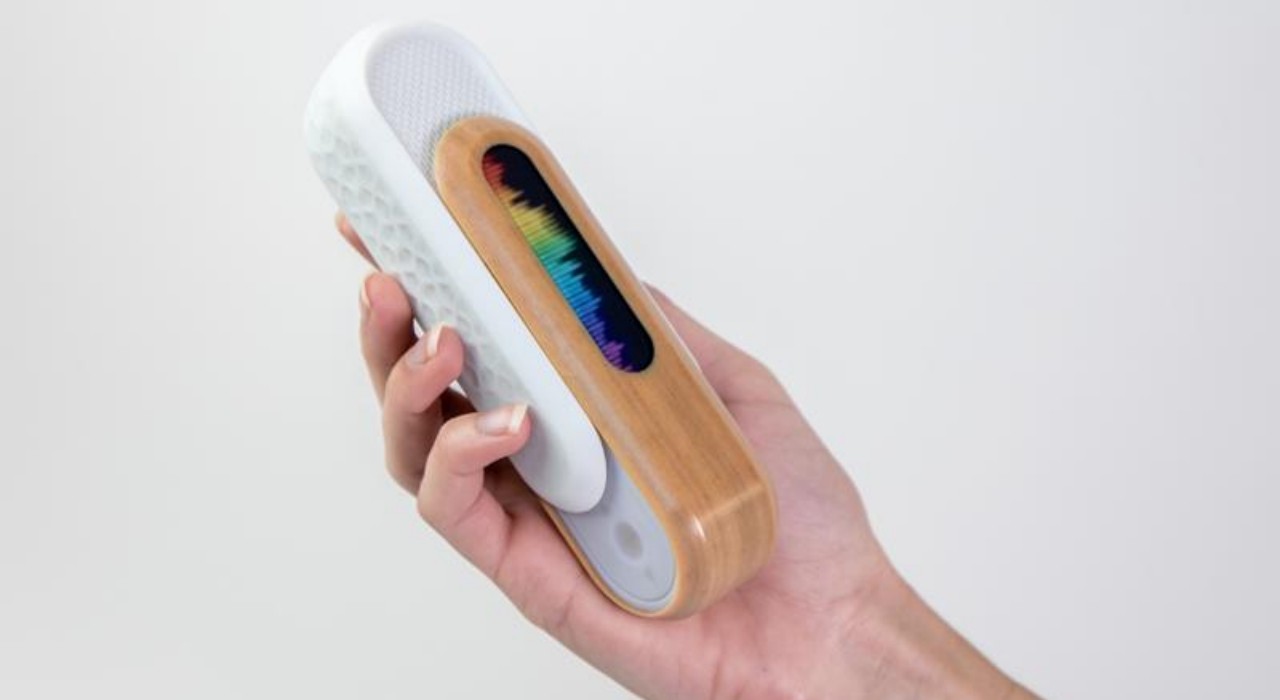

تتميز الأجزاء المصنوعة من الطباعة الحجرية المجسمة (SLA) بأسطح ناعمة وحواف حادة ودقة تفاصيل عالية. عندما تحتاج النماذج الأولية للإلكترونيات الاستهلاكية إلى النظر بالقرب من المنتجات النهائية، لمراجعات التصميم، أو العروض التقديمية للمستثمرين، أو اختبار المستخدم، فإن اتفاقية مستوى الخدمة هي الخيار الأول.

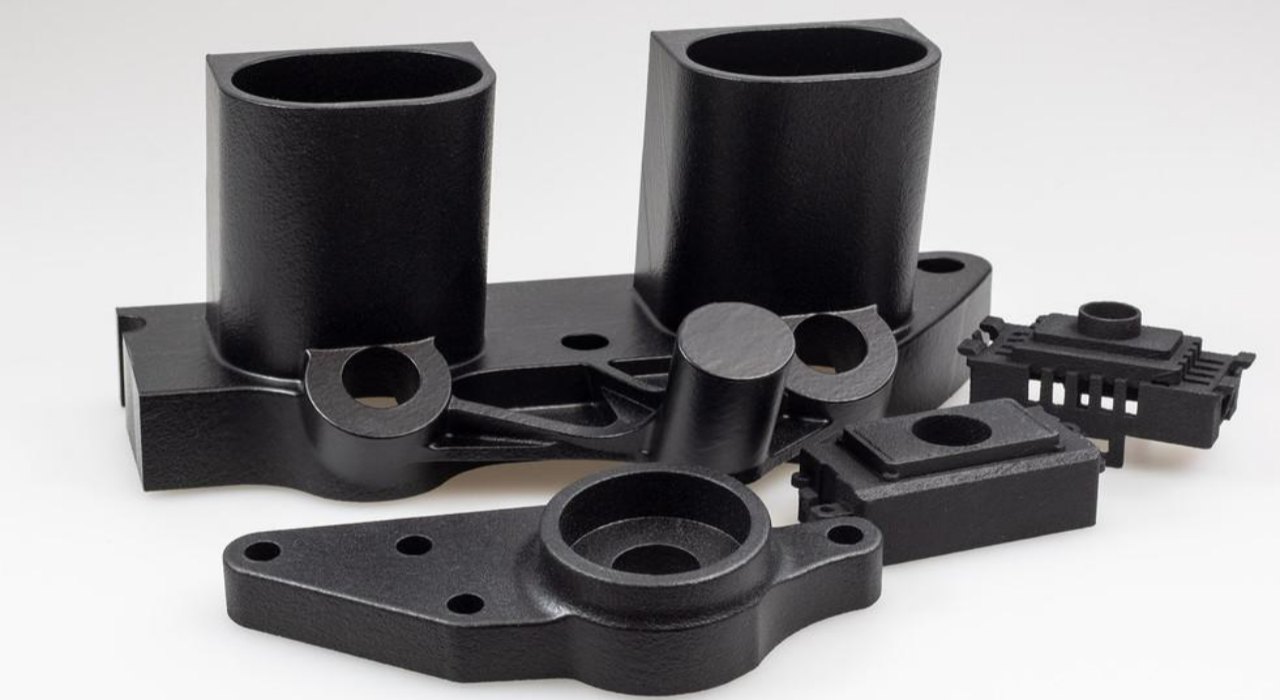

ينتج Multi Jet Fusion (MJF) أجزاء من النايلون كثيفة وقوية ومتسقة ميكانيكيًا. إنها مناسبة للحاويات الوظيفية، والأقواس الداخلية، وميزات التركيب السريع، وأجزاء الإنتاج ذات الحجم المنخفض التي تحتاج إلى تحمل الأحمال.
يستخدم التلبيد الانتقائي بالليزر (SLS) مسحوق النايلون PA12 وPA11 لتصنيع الأجزاء. يمكن لهذه الأجزاء أن تتحمل الصدمات والاهتزازات والتجميع المتكرر. إذا كانت أجزاء الإلكترونيات الاستهلاكية بحاجة إلى اجتياز اختبارات السقوط أو الدراجات الميكانيكية، فيمكن أن يوفر SLS متانة كافية للتحقق من الأداء.

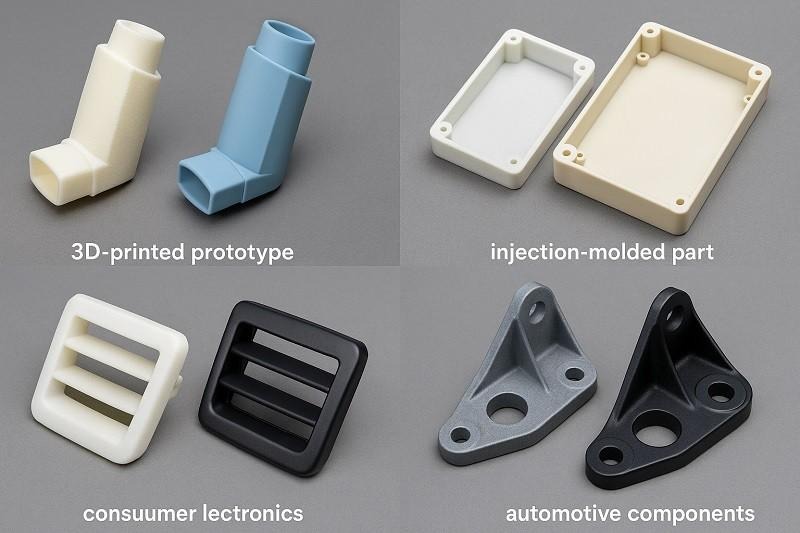

خلال مرحلة التطوير والإنتاج المنخفض الحجم وتغييرات التصميم المتكررة، تكون ميزة التكلفة للطباعة ثلاثية الأبعاد واضحة جدًا. أنت تدفع لكل قطعة، بدون استثمار في القالب. إن استخدام الطباعة ثلاثية الأبعاد لإكمال تكرارات المشروع يكلف إجماليًا أقل بكثير من تعديل القوالب بشكل متكرر.
بعد الانتهاء من التصميم، عندما يصل الإنتاج السنوي إلى عدة آلاف أو حتى عشرات الآلاف من القطع، ستكون تكلفة وحدة قولبة الحقن أقل بكثير من الطباعة ثلاثية الأبعاد. إذا تم إنتاج المنتج بثبات لأكثر من عامين، فيمكن أيضًا استرداد تكلفة القالب تدريجيًا.
يقوم العديد من المشترين فقط بمقارنة سعر الوحدة للطباعة ثلاثية الأبعاد وقولبة الحقن. هذا النوع من المقارنة لا يأخذ في الاعتبار التكاليف الأخرى.
عامل | الطباعة ثلاثية الأبعاد | صب الحقن |
تكلفة الأدوات | لا أحد | 3000 دولار - 50000 دولار + لكل قالب |
سرعة النموذج الأولي | 2-5 أيام | 3-6 أسابيع (مع العفن) |
تغييرات التصميم | تحديث CAD وإعادة الطباعة | تعديل أو إعادة تشكيل القالب |
حجم منخفض (أقل من 500 قطعة) | فعالة من حيث التكلفة | من الصعب تبرير تكلفة الأدوات |
حجم كبير (+10,000 قطعة) | ارتفاع تكلفة الوحدة | انخفاض تكلفة كل وحدة |
التخصيص | أساس سهل لكل ملف | يتطلب المتغيرات العفن |
لتقييم تكلفة الطباعة ثلاثية الأبعاد وقولبة الحقن، لا يمكنك مجرد إلقاء نظرة على سعر الوحدة. يجب عليك أيضًا مراعاة تكلفة القالب وتكلفة التعديل والمدة الزمنية معًا. حساب التكلفة الإجمالية للمشروع على مدى دورة التطوير بأكملها. في المراحل التي تسبق الإنتاج الضخم، غالبًا ما تتمتع الطباعة ثلاثية الأبعاد بمزايا أكثر.

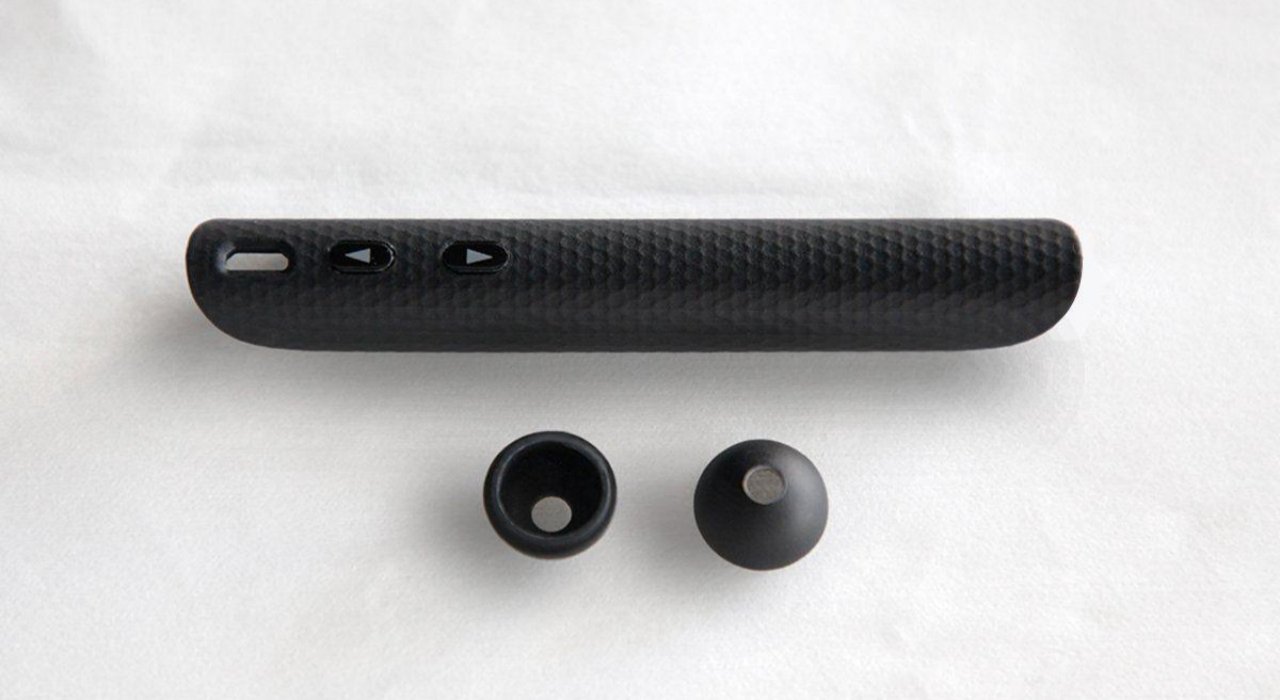

الراتنجات من نوع ABS صلبة وغنية بالتفاصيل. إنها تناسب النماذج الأولية المرئية وفحص الأشكال ونماذج العرض. فهي سهلة التصنيع والطلاء، وهي خيار جيد عندما تحتاج إلى نموذج أولي محسن.
النايلون PA12 قابل للتطبيق على نطاق واسع في أجزاء الإلكترونيات الاستهلاكية. لديها الخصائص التالية:
غالبًا ما تستخدم هذه المواد العلب والأقواس وقنوات الهواء والموصلات ومشابك التثبيت.
تعمل بعض الأجهزة الإلكترونية الاستهلاكية في بيئات قاسية نسبيًا. تحتاج أجهزة الاستشعار الخارجية إلى مقاومة الأشعة فوق البنفسجية والرطوبة، وتمر الأجهزة الموجودة داخل السيارة بدورات حرارية، ويجب أن تتحمل الماسحات الضوئية الصناعية المحمولة المواد الكيميائية.
لاختيار المواد لهذه المنتجات، يجب أن تبدأ من ظروف الاستخدام الفعلي وتأخذ في الاعتبار نطاق درجة الحرارة، والتعرض للمواد الكيميائية، والإجهاد الميكانيكي، والمتطلبات التنظيمية.
يحتوي السطح الأصلي للأجزاء المطبوعة ثلاثية الأبعاد على خطوط طبقة. بالنسبة للأجزاء التي تواجه المستهلك، فإن المعالجة اللاحقة مثل الصنفرة أو تنعيم البخار أو السفع الرملي يمكن أن تجعل السطح قريبًا من جودة الإنتاج. تحتاج النماذج الأولية المستخدمة لاختبار المستخدم أو مراجعات العملاء إلى هذه الخطوة أكثر.
يمكن للطلاء المخصص أن يمنح الأجزاء المطبوعة ثلاثية الأبعاد مظهرًا يتوافق مع صور العلامة التجارية. تشمل الخيارات ما يلي:

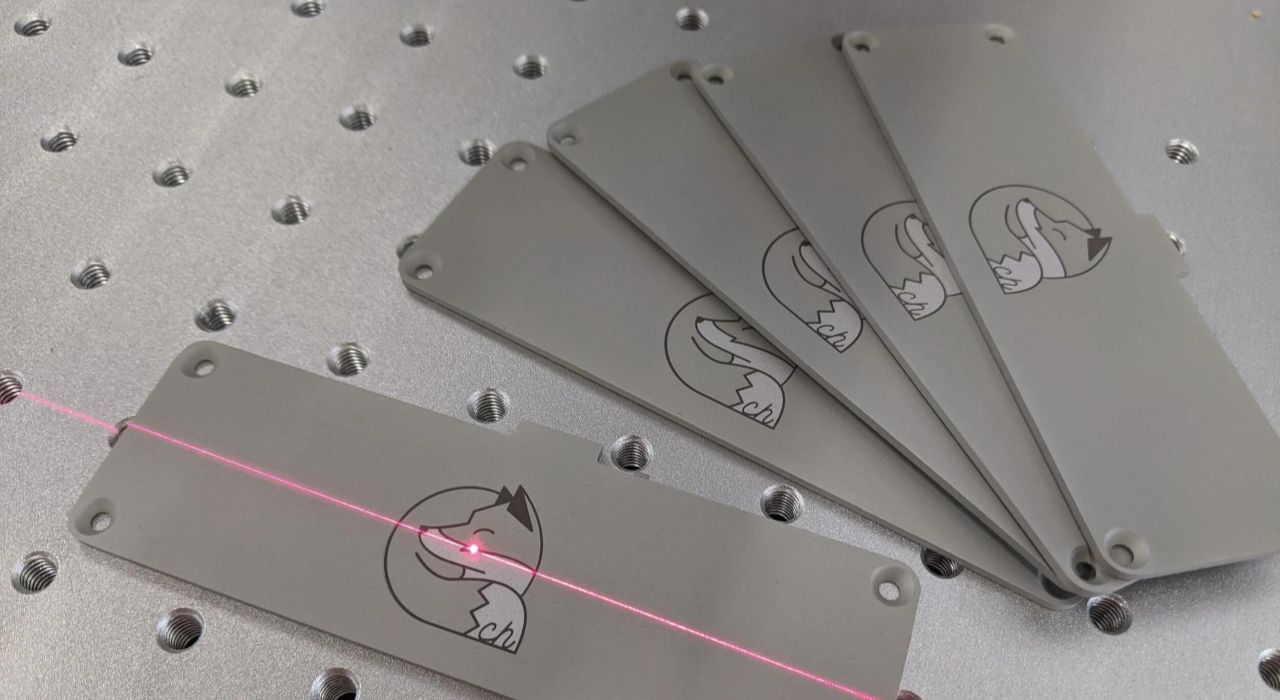

يمكن أن تساعد العديد من عمليات وضع العلامات التجارية، مثل النقش بالليزر وطباعة الوسادة وطباعة الشاشة، في وضع علامة تجارية على أجزاء الطباعة ثلاثية الأبعاد من خلال تطبيق الشعارات والنصوص التنظيمية والشهادات وما إلى ذلك.
عندما تحتاج النماذج الأولية أو المنتجات ذات الحجم المنخفض إلى الظهور في المعارض التجارية، أو أحداث التمويل الجماعي، أو طياري البيع بالتجزئة مع صورة العلامة التجارية الكاملة، فإن هذه المعالجات يمكن أن تجعل الأجزاء النهائية تبدو قريبة من قطع الإنتاج.
تدعم Xunjie فرق الإلكترونيات الاستهلاكية بدءًا من النماذج الأولية للمفاهيم وحتى الإنتاج الانتقالي قبل إطلاق القالب. نحن نقدم طباعة SLA وMJF وSLS والراتنجات، مع إمكانات كاملة للمعالجة اللاحقة والتشطيب السطحي.
إذا كنت تقوم بتطوير منتج جديد وتحتاج إلى أجزاء موثوقة بسرعة، فيمكنك إرسال ملفات CAD للحصول على عرض أسعار. سوف نوصي بالعمليات والمواد المناسبة بناءً على احتياجاتك الخاصة.
1、 هل يمكن للطباعة ثلاثية الأبعاد إنشاء هياكل مثل الخيوط والملاءمة؟ هل ستكون هشة؟
نعم يمكن ذلك، وهو أمر شائع جدًا الآن. على سبيل المثال، يمكن طباعة الرؤوس اللولبية، والتركيبات المفاجئة، ومشابك غطاء البطارية الموجودة على أغلفة الأجهزة الإلكترونية الاستهلاكية مباشرةً. إذا كنت تستخدم النايلون أو الراتنج المقوى، فإن المتانة كافية للتجميع والتفكيك المتكرر. ولكن بالنسبة للخيوط، يوصى عمومًا باستخدام إدراجات معدنية أو براغي ذاتية التنصت، لأن الخيوط الدقيقة المطبوعة مباشرة تتآكل بسهولة.
2. هل يمكن تصنيع أدلة الضوء الشفافة أو أغطية المصابيح في الأجهزة الإلكترونية الاستهلاكية باستخدام الطباعة ثلاثية الأبعاد؟
نعم. هناك راتينج شفاف ومواد PC شفافة. بعد الطباعة، يمكنك صنفرتها وتلميعها أو رش طبقة شفافة. انتقال الضوء جيد جدًا. إنه كافٍ تمامًا للتحقق من النموذج الأولي. ولكن إذا كنت ترغب في تصنيع أجزاء الإنتاج النهائية، فلا يزال هناك فجوة طفيفة في الشفافية والتوحيد البصري مقارنة بالأجزاء المصبوبة بالحقن. تخصيص دفعة صغيرة مقبول. بالنسبة للدفعات الكبيرة، عليك أن تزنها.
3. هل هناك أي أجزاء إلكترونية استهلاكية غير مناسبة جدًا للطباعة ثلاثية الأبعاد؟
نعم. على سبيل المثال، الأجزاء التي تحتاج إلى مقاومة تآكل عالية أو موصلية عالية، وأغطية كبيرة عالية القوة، وموصلات مرنة رفيعة للغاية. لا يمثل استخدام الطباعة ثلاثية الأبعاد للنماذج الأولية مشكلة. لكن استخدامه مباشرة لإنتاج كميات صغيرة قد لا يكون فعالاً من حيث التكلفة أو قد لا يفي الأداء بالمتطلبات. هناك أيضًا بعض الواجهات القياسية والأجزاء الدوارة عالية السرعة. العمليات التقليدية أكثر نضجا بالنسبة لهؤلاء. عادة أثناء التقييم، سنخبر العميل مباشرة بالأجزاء التي لا يوصى بطباعتها، لتجنب مشاكل التجميع لاحقًا.

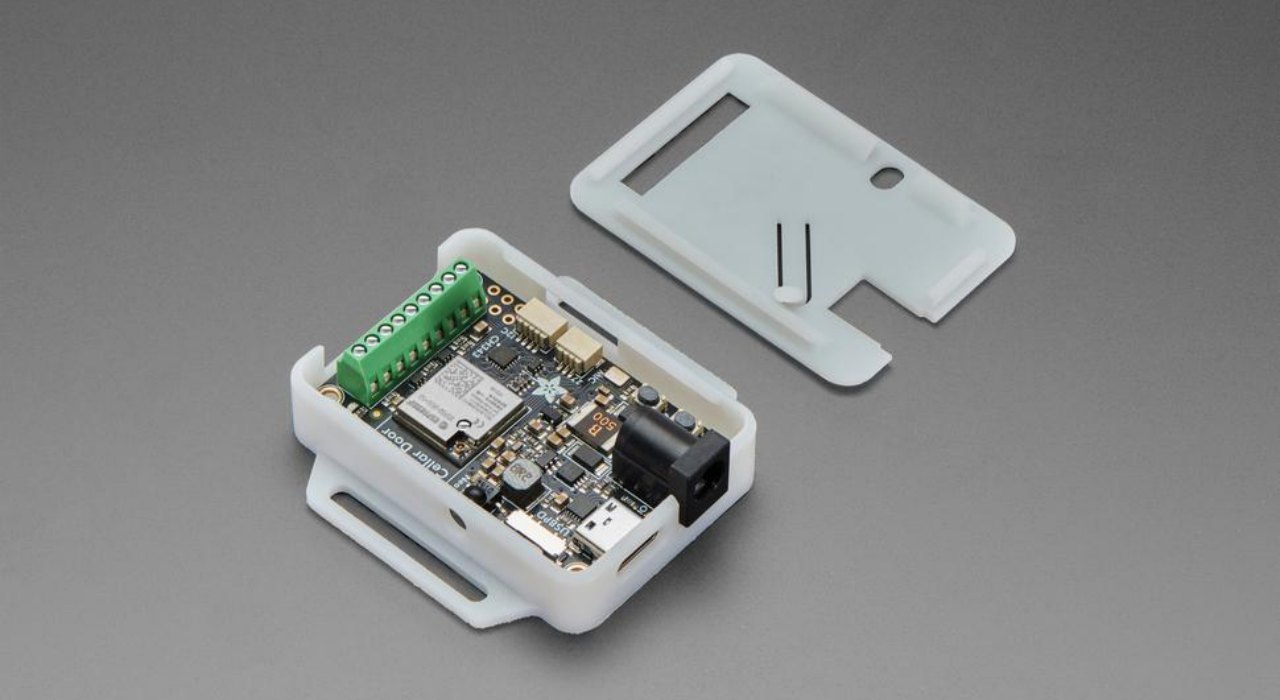

4. هل يمكن للغطاء المطبوع ثلاثي الأبعاد أن يتناسب مباشرة مع لوحة الدائرة؟ هل فتحات المسامير ومواقع تحديد المواقع دقيقة بدرجة كافية؟
يمكن القيام به. بالنسبة لأشياء مثل أعمدة تحديد موقع ثنائي الفينيل متعدد الكلور، ورؤوس البراغي، والفتحات، إذا قمت بحجز خلوص تجميع يبلغ حوالي 0.2 ملم أثناء التصميم، فيمكن تجميع الجزء المطبوع مباشرة بشكل أساسي. إذا كانت بعض الثقوب ضيقة بعض الشيء، يمكنك فقط استخدام مبرد لتعديلها قليلًا. نحن عادة نتحقق من أبعاد التجميع لك قبل الطباعة، لتجنب مشكلة عدم تركيب الأجزاء بعد الطباعة.
